Beispiel: Montagereihenfolge mit Hilfe von Kontrollnummern angeben

Dieses Beispiel zeigt, wie Sie sechs Betonwänden Kontrollnummern zuweisen. Da vier der Wände dieselbe Bauteilposition aufweisen, können die Bauteile anhand der Positionsnummer nicht eindeutig voneinander unterschieden werden. Deshalb bekommen alle Wände individuelle Identifizierungszeichen zur Angabe der jeweiligen Montagereihenfolge. Nach der Montagereihenfolge richtet sich auch die Lieferreihenfolge. Beispielsweise muss Wand Nummer 1 zuerst geliefert werden, da sie zuerst montiert werden soll. Anschließend muss Wand Nummer 2 geliefert werden, da sie danach montiert wird, usw.

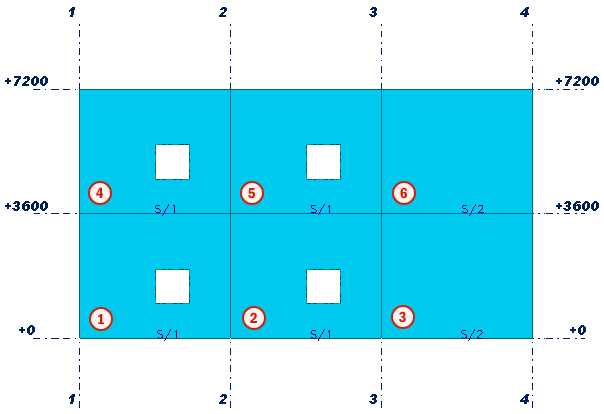

In der nachstehenden Abbildung wird das gewünschte Endergebnis dargestellt.

(1) 1. montiertes Teil

(2) 2. montiertes Teil

(3) 3. montiertes Teil

(4) 4. montiertes Teil

(5) 5. montiertes Teil

(6) 6. montiertes Teil

So weisen Sie Betonwänden Kontrollnummern zu:

Klicken Sie auf der Registerkarte Zeichnungen & Listen auf Positionierungseinstellungen > Kontrollnummern zuweisen, um das Dialogfeld Kontrollnummern erstellen zu öffnen.
Wählen Sie die sechs Betonwände aus.
Legen Sie fest, dass Sie nur Teilen in der Positionierungsreihenfolge S Kontrollnummern ab der Startnummer 1 zuweisen möchten.
1. Wählen Sie aus der Liste Positionierung den Eintrag Durch Postionierungsserie aus.
2. Geben Sie im Feld Präfix den Wert S an.
3. Geben Sie im Feld Startnummer den Wert 1 an.
Legen Sie fest, dass Sie nur die Zahlen 1 bis 6 als Kontrollnummern für diese Betonwände verwenden möchten.
1. Geben Sie im Feld Kontrollnummer Startnummer den Wert 1 an.
2. Geben Sie im Feld Intervall den Wert 1 an.
Legen Sie fest, dass Sie zuerst den Wänden mit identischen Z-Koordinaten Nummern zuweisen möchten, und zwar in der Reihenfolge, in der sie auf der positiven X-Achse erscheinen.
1. Wählen Sie aus der Liste Erste Richtung den Eintrag Z aus.
2. Wählen Sie aus der Liste Zweite Richtung den Eintrag X aus.
Klicken Sie auf Anwenden, um die Änderungen zu speichern.
Klicken Sie auf Erstellen, um den Betonwänden Nummern zuzuweisen.

Jede Betonwand erhält eine individuelle Kontrollnummer, wie in der folgenden Abbildung dargestellt.

Tipp:
Wenn die Kontrollnummern im Modell nicht angezeigt werden, ändern Sie die Anzeige-Einstellungen. Weitere Informationen zu den erforderlichen Einstellungen finden Sie unter Kontrollnummern im Modell anzeigen.
