Einstellen von Anzeigeeinstellungen

Verwenden Sie das Anzeige Dialogfeld, um zu definieren, wie Teile und andere Modellobjekte im Modell angezeigt werden.

Sichtbarkeit und Darstellung von Modellobjekten einstellen

Sie können die Sichtbarkeit und Darstellung für verschiedene Typen von Modellobjekten im Anzeige Dialogfeld separat definieren.

Doppelklicken Sie auf eine beliebige Stelle im Modellhintergrund, um das Ansicht Dialogfeld zu öffnen.

Alternativ dazu können Sie auf der Registerkarte Ansicht auf Ansichtseigenschaften klicken.
Klicken Sie auf die Schaltfläche Anzeige..., um das Dialogfeld Anzeige zu öffnen.
Um festzulegen, welche Objekte im Modell sichtbar sind, aktivieren bzw. deaktivieren Sie die Kontrollkästchen.

Sie können die Objektsichtbarkeit für die Objekte im Modell und für die Objekte in Komponenten separat angeben.
Zum Spezifizieren der Darstellung von Teilen, Schrauben, Löchern, Schweißnähten, Konstruktionsebenen und Bewehrungsstäben im Modell wählen Sie eine geeignete Darstellungsoption aus.
Sie haben folgende Möglichkeiten:
- Einfach
- Exakt
- Referenzlinie (nur für Teile)
- Exakte Langlöcher (nur für Löcher)
- Exakt - keine Schweißnahtbezeichnung (nur für Schweißnähte)
Wenn Sie mit Ortbeton-Tragwerken arbeiten und die Ortbetonfunktionalität aktiviert ist:
1. Wählen Sie in der Liste Ortbeton aus, ob Strukturen als Teile oder als Betonierabschnitte angezeigt werden sollen.
2. Wenn Sie für die Ortbetonstrukturen Teile ausgewählt haben, wählen Sie aus, ob die Teile als Vereint oder als Getrennt angezeigt werden sollen.
Stellen Sie sicher, dass die Ansicht ausgewählt ist.
Klicken Sie zum Anwenden der Änderungen auf Ändern.

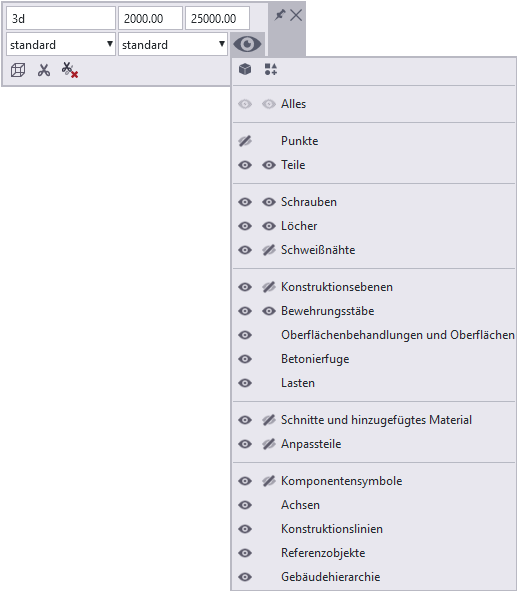

Um die Sichtbarkeit von Objekten im Modell und in Komponenten schnell zu ändern, verwenden Sie das Kontextsymbolleiste. Klicken Sie auf die Ansicht, und stellen Sie mit Hilfe des Augensymbols auf der Kontextsymbolleiste die Sichtbarkeit ein.

Sichtbarkeits- und Darstellungseinstellungen

Verwenden Sie das Anzeige Dialogfeld, um die Sichtbarkeits- und Darstellungseinstellungen von Modellobjekten zu bestimmen. Beachten Sie, dass einige der Einstellungen die Systemleistung beeinträchtigen können.


Option	Beschreibung
Registerkarte Einstellungen
Teile	Wählen Sie aus, wie Teile angezeigt werden sollen. Mit der Option Einfach wird eine schnelle Zeichnungstechnik verwendet, die innere verdeckte Kanten, aber keine Schnitte anzeigt. Die Einstellung betrifft nicht automatisch alle modellierten Teile. Wenn Sie diese Einstellung aktivieren, wird der schnelle Darstellungsmodus nur auf neu erstellte Teile und Teile angewendet, die mit dem Befehl Mit exakten Linien einblenden angezeigt werden. Mit der Option Exakt werden die Schnitte angezeigt, innere verborgene Linien von Teilen jedoch ausgeblendet. Mit Referenzlinie werden Teile anhand der Referenzlinien des Teils angezeigt. Mit dieser Option wird die Anzeigegeschwindigkeit bedeutend erhöht, wenn das gesamte Modell oder große Teile davon angezeigt werden. Ortbetonstrukturen können als Betonierabschnitte oder als Teile werden, die Vereint oder Getrennt werden können. Weitere Informationen finden Sie unter Betrachten von Ortbetonstrukturen.
Schrauben	Wählen Sie aus, wie Schrauben angezeigt werden. Mit der Option Einfach werden die Achse und ein Kreuz für den Schraubenkopf angezeigt. Dies ist der empfohlene Darstellungsmodus für Schrauben, da hierbei die Anzeigegeschwindigkeit deutlich erhöht und weniger Arbeitsspeicher belegt wird. Mit der Option Exakt werden Schrauben, Scheiben und Muttern als Körper dargestellt.
Löcher	Wählen Sie aus, wie Löcher angezeigt werden. Mit der Option Einfach wird nur der Kreis in der ersten Ebene angezeigt. Bei Auswahl dieser Option stellt Tekla Structures einfache Löcher immer im ersten Teil (ab dem Schraubenkopf) dar. Wenn es in irgendeinem der Teile Langlöcher gibt, wird auf dem ersten Teil ein Langloch dargestellt; auch dann, wenn es sich bei dem Loch in diesem Teil nicht um ein Langloch handelt. Das neue Langloch hat dieselbe Größe und Drehung wie das erste Langloch (beginnend mit dem Schraubenkopf). Löcher, die sich außerhalb eines Teils befinden, werden immer als einfache Löcher angezeigt. Mit der Option Exakt werden Löcher als Festkörper dargestellt. Mit der Option Exakte Langlöcher werden Langlöcher nur im Exakt-Modus und herkömmliche Löcher im Einfach-Modus angezeigt.
Schweißnähte	Wählen Sie aus, wie Schweißnähte angezeigt werden. Die Option Einfach zeigt ein Symbol für Schweißnähte an. Exakt zeigt Schweißnähte als Körper und die Schweißnahtbezeichnungen an. Wenn Sie Schweißnähte auswählen, werden die Schweißnahtbezeichnungen angezeigt. Mit Exakt - keine Schweißnahtbezeichnung werden Schweißnähte als Körper angezeigt, jedoch keine Schweißnahtsymbole und auch keine Schweißnahtbezeichnungen beim Auswählen von Schweißnähten. Weitere Informationen finden Sie unter Einstellen von Sichtbarkeit und Aussehen von Schweißnähten.
Konstruktionsebenen	Hiermit wählen Sie die Darstellungsweise von Konstruktionsebenen.
Bewehrungsstäbe	Wählen Sie aus, wie Bewehrungsobjekte angezeigt werden. Mit Einfach wird die Form der Bewehrungsmatten als Umrisspolygon und Diagonale angezeigt. Einzelne Bewehrungsstäbe und Bewehrungsstabgruppen werden als Festkörper angezeigt. Mit Exakt werden Bewehrungsstäbe, Bewehrungsstabgruppen und Bewehrungsmatten als Festkörper angezeigt.
Registerkarte Erweitert
Teilbezeichnung	Siehe Anzeigen von Teilinformationen mithilfe von Teilbezeichnungen.
Punktgröße	Wählen Sie die Darstellung von Punkten und Teilgriffen aus, und ändern Sie die Punktgröße. Mit der Option Im Modell werden beim Heranzoomen Punkte auf dem Bildschirm vergrößert. Mit dieser Option werden Punkte (auf der Ansichtsebene und außerhalb der Ansichtsebene) und Teilgriffe als 3D-Würfel angezeigt. Durch die In der Ansicht Option wird die Punktgröße nicht erhöht. Zeigt Punkte (auf der Ansichtsebene und außerhalb der Ansichtsebene) und Teilgriffe als ebene 2D-Objekte an. Um die Größe der Teilgriffe zu ändern, verwenden Sie die erweiterte Option XS_HANDLE_SCALE. Weitere Punkteigenschaften können unter Punkteigenschaften geändert werden.
