Skizzieren von Umrissen eines Profils

Tekla Structures
Geändert: 25 Juli 2025
2025
Tekla Structures

Skizzieren von Umrissen eines Profils

Wenn Sie ein neues skizziertes Profil erstellen, beginnen Sie mit dem Skizzieren des Umrisses und der Löcher im Profil mit Hilfe von Linien, Bögen und Kreisen.

Sofern Sie kein Profil mit einer einheitlichen Dicke erstellen, z. B. ein kalt gewalztes Profil, vergewissern Sie sich eine geschlossen Form erstellt zu haben.

Skizzieren von Polylinien

Sie können im der Skizzeneditor Liniensegmente durch Picken von Punkten erstellen. Tekla Structures erstellt automatisch übereinstimmende Beschränkungen zwischen den Liniensegmenten und zeigt im Schnittpunkt der Linien ein Eckschnittsymbol an.

  1. Öffnen Sie ein Tekla Structures-Modell.
  2. Klicken Sie im Menü Datei auf Editoren > Querschnitt mit Hilfe des Skizzeneditors definieren.
    Tekla Structures öffnet den der Skizzeneditor, den Skizzen Explorer und das Dialogfeld Variablen.
  3. Klicken Sie auf die Schaltfläche Polylinie skizzieren: .
  4. Picken Sie Punkte, um ein Liniensegment zu erstellen.
  5. Drücken Sie die mittlere Maustaste, um die Polylinie zu erstellen.

Skizzieren von Bögen

Sie können in der Skizzeneditor einen Bogen erstellen, indem Sie drei Punkte picken.

  1. Öffnen Sie ein Tekla Structures-Modell.
  2. Klicken Sie im Menü Datei auf Editoren > Querschnitt mit Hilfe des Skizzeneditors definieren.
    Tekla Structures öffnet den der Skizzeneditor, den Skizzen Explorer und das Dialogfeld Variablen.
  3. Klicken Sie auf die Schaltfläche Bogen skizzieren: .

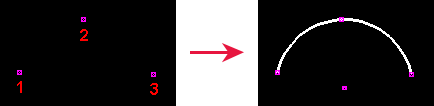

  4. Picken Sie drei Punkte, um den Bogen zu definieren.

    Tipp:

    Sie können die erweiterte Option XS_​CS_​CHAMFER_​DIVIDE_​ANGLE verwenden, um die Glättung des Bogens zu definieren.

Skizzieren von Kreisen

Sie können in der Skizzeneditor einen Kreis erstellen, indem Sie zwei Punkte picken.

  1. Öffnen Sie ein Tekla Structures-Modell.
  2. Klicken Sie im Menü Datei auf Editoren > Querschnitt mit Hilfe des Skizzeneditors definieren.
    Tekla Structures öffnet den der Skizzeneditor, den Skizzen Explorer und das Dialogfeld Variablen.
  3. Klicken Sie auf die Schaltfläche Kreis skizzieren: .
  4. Picken Sie einen Punkt für den Kreismittelpunkt (1).
  5. Picken Sie einen Punkt für den Kreisradius (2).
