Erstellen von Betonträgern

Klicken Sie auf der Registerkarte Beton auf .

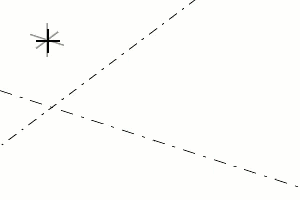

Picken Sie zwei Punkte.

Tekla Structures erstellt den Träger zwischen den gepickten Punkten anhand der im Eigenschaftenbereich für den Betonträger definierten Eigenschaften.

Alternativ können Sie den Befehl im Eigenschaftenbereich aufrufen.

Stellen Sie sicher, dass im Modell nichts ausgewählt ist.
Klicken Sie im Eigenschaftenbereich auf die Schaltfläche Objekttypliste , und wählen Sie Betonträger aus der Liste aus.

Tekla Structures führt den Befehl aus und zeigt die Eigenschaften im Eigenschaftenbereich an.

Ändern von Betonträgereigenschaften

Wenn der Eigenschaftenbereich nicht geöffnet ist, doppelklicken Sie auf den Träger, um die Eigenschaften Betonträger zu öffnen.
Ändern Sie die Eigenschaften nach Bedarf.
Klicken Sie auf Ändern.

Betonträgereigenschaften

Verwenden Sie die im Eigenschaftenbereich für Betonträger angegebenen Eigenschaften, um die Eigenschaften eines Betonträgers oder Beton-Polyträgers anzuzeigen und zu ändern. Doppelklicken Sie auf einen Betonträger, um die Eigenschaften zu öffnen. Die Dateinamenerweiterung einer Betonträger-Eigenschaftendatei lautet *.cbm.

Wenn Sie das Layout des Eigenschaftenbereichs angepasst haben, sieht die Liste der Eigenschaften möglicherweise anders aus.


Einstellung	Beschreibung
Allgemein
Name	Benutzerdefinierbare Bezeichnung eines Trägers. Der Name kann maximal 61 Zeichen enthalten. Tekla Structures verwendet Teilnamen in Listen und im Dokument-Manager sowie zur Identifizierung von Teilen desselben Typs.
Profil	Profil des Trägers.
Material	Material des Trägers.
Oberfläche	Oberflächentyp. Die Oberfläche kann vom Benutzer definiert werden. Sie beschreibt, wie die Teiloberfläche behandelt wurde.
Klasse	Dient zum Gruppieren von Trägern. So können Sie z. B. Teile verschiedener Klassen in verschiedenen Farben anzeigen.
Position
Auf Ebene	Die Trägerposition in der Arbeitsebene, relativ zur Referenzlinie des Trägers.
Drehung	Drehung des Trägers um die eigene Achse in der Arbeitsebene.
In Tiefe	Lage Tiefe des Trägers. Die Platzierung erfolgt stets lotrecht zur Arbeitsebene.
Endversatz
dx	Ändern Sie die Trägerlänge durch Verschieben des Trägerendpunkts entlang der Referenzlinie des Trägers.
dy	Verschieben Sie das Trägerende senkrecht zur Referenzlinie des Trägers.
dz	Verschieben Sie das Trägerende in z-Richtung der Arbeitsebene.
Gebogener Träger
Ebene	Krümmungsebene.
Radius	Radius des gebogenen Trägers.
Segmentanzahl	Anzahl der Segmente, die Tekla Structures beim Zeichnen des gebogenen Trägers verwendet.
Bauteil
Bauteilpositionierung	Bauteilpräfix und -startnummer für die Bauteil-Positionsnummer.
Bauteil	Gibt an, ob es sich bei dem Träger um ein Fertigteil handelt oder um Ortbeton.
Betonierabschnitt	Betonierabschnitt von Ortbetonteilen. Dient zum Unterscheiden der Betonierteile voneinander.
Verformung
Verwölben	Dient zum Verwölben von Trägern über Verformungswinkel.
Überhöhung	Dient zur Vorab-Überhöhung von Trägern.
Raffen	Dient zum Raffen von Trägern im Modell. Die tatsächliche Länge des Trägers wird in Zeichnungen reduziert.
Betondeckungen für Bewehrungsstabsätze
Koordinatensystem	Wählen Sie aus, ob die Betondeckung der Bewehrungssätze im Teil im globalen Koordinatensystem oder im lokalen Koordinatensystem des Teils definiert wird. Die globalen und lokalen Standardwerte für Betondeckung werden im Dialogfeld Optionen definiert. Wenn Sie die leere Option auswählen, verwendet Tekla Structures die globalen Werte.
Oben, Unten, Seiten, Vorn , Hinten, Start, Ende	Um die globalen oder lokalen Standardwerte über das Dialogfeld Optionen vorzugeben, definieren Sie die erforderliche Betondeckung für die einzelnen Teiloberflächen.
IFC Export
IFC Entity	Für den IFC-Export wählen Sie den IFC-Entitätstyp und den Subtyp des Teils. Die verfügbaren Untertypen hängen vom ausgewählten IFC-Objekt ab. Sie können den IFC4-Subtyp unter den vordefinierten Optionen auswählen, oder Sie können USERDEFINED wählen und dann einen beliebigen Text in Benutzerdefinierter Typ (IFC4) eingeben.
Untertyp (IFC4)
Benutzerdefinierter Typ (IFC4)
Mehr
BDAs	Klicken Sie zum Öffnen des Dialogfelds Benutzerdefinierte Attribute (BDA) für das Teil auf die Schaltfläche Benutzerdefinierte Attribute. BDAs liefern zusätzliche Informationen zum Teil.
