Einen unbehandelten Bereich mithilfe der Komponente "Kein Lackierbereich" erstellen

Sie können einen unbehandelten Bereich zwischen verschraubten Stahlteilen mithilfe der Komponente Kein Lackierbereich erstellen.

Klicken Sie auf die Schaltfläche Anwendungen und Komponenten im Seitenbereich, um den Katalog Anwendungen und Komponenten zu öffnen.
Suchen Sie nach Kein Lackierbereich.
Auf der Registerkarte Allgemein:
1. Klicken Sie auf die Schaltfläche Schraubennormen laden, um die verfügbaren Schraubennormen anzuzeigen und die entsprechenden Normen auszuwählen.
2. Wählen Sie die Abstandsposition aus der Liste Erstellen für aus.
  - Legen Sie das Lochspiel fest.
  - Definieren Sie den Kontaktflächenversatz.
3. Geben Sie in das Feld Zulässiger Spalt den Höchstabstand ein, der zwischen zwei Blechen existieren darf, sodass eine Oberflächenbehandlung erstellt werden kann.
Auf der Registerkarte Oberflächeneigenschaften:
1. Wählen Sie eine der folgenden Oberflächeneigenschaften aus.
  - Standard Oberflächenbehandlungs-Eigenschaftendatei
  - Eine benutzerdefinierte Oberflächenbehandlungs-Eigenschaftendatei

    Sie können Ihre eigenen Eigenschaftsdateien in den Eigenschaften Oberflächenbehandlung erstellen. Typ muss Stahl Oberflächenbehandlung sein, UntertypUP - Unbehandelt.
  - ...

    Definieren Sie die benutzerdefinierten Attribute und die Position für die Oberflächenbehandlung.
Klicken Sie auf OK.

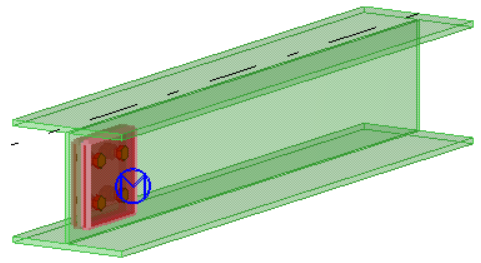

Wählen Sie im Modell eine Schraubengruppe aus.

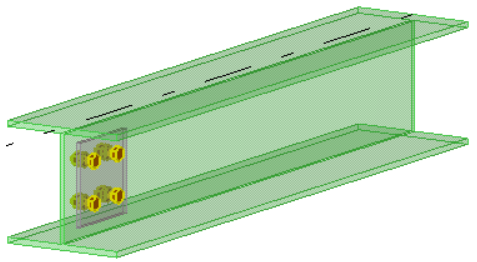

Der unbehandelte Bereich wird zwischen den verschraubten Teilen erstellt.
