Erstellen von Modellansichten

Tekla Structures
Geändert: 17 Jan. 2025
2025
Tekla Structures

Erstellen von Modellansichten

Modellansichten können in Tekla Structures auf mehrere Arten erstellt werden.

So können z. B. folgende Ansichten erzeugen:

Jede Ansicht verfügt über Eigenschaften, die ihre Darstellung bestimmen. Sie können die Darstellung einer Ansicht ändern, nachdem sie erstellt wurde. Zum Anzeigen und Ändern die Eigenschaften einzelner Ansichten doppelklicken Sie innerhalb des Modells auf den Hintergrund, um das Dialogfeld Ansicht zu öffnen.

Zum Erstellen von Ansichten entlang von Rasterlinien können Sie über das Dialogfeld Erstellen von Ansichten entlang der Rasterlinien die Eigenschaften anzeigen und ändern.

Wenn Sie die Ansichten später erneut öffnen bzw. verwenden müssen, können Sie diese benennen und speichern. Tekla Structures speichert die benannten Ansichten erst, wenn Sie das Modell verlassen.

Die Hauptansicht eines Modells erstellen

Sie können eine Hauptansicht entlang von zwei Koordinatenachsen erstellen. Verwenden Sie diese Ansicht als Gesamtansicht des Modells.

  1. Klicken Sie auf der Registerkarte Ansicht auf Neue Ansicht > Hauptansicht.
  2. Wählen Sie eine Ansichtsebene aus der Liste Ebene aus.

    Die Ansichtsebene wird über zwei Achsen definiert.

  3. Geben Sie die Ansichtsebene in das Feld Koordinate ein.

    Dieser Wert definiert den Abstand der Ansichtsebene vom globalen Ursprung senkrecht zur Ansichtsebene.

  4. Klicken Sie auf Erstellen.

Sollte Ihnen das Modell nach dem Erstellen einer Hauptansicht nicht mehr angezeigt werden, vergewissern Sie sich, dass im Modell keine sehr weit entfernten Objekte vorhanden sind. Durch weit entfernte Objekte kann der Arbeitsbereich so stark vergrößert werden, dass sich das ursprüngliche Modell in einer Ecke befindet und nicht mehr zu sehen ist.

Zum Auffinden weit entfernter Objekte klicken Sie im Menü Datei auf Diagnose und Reparatur > Weit entfernte Objekte suchen. Aus der Liste wählen Sie ein Objekt aus, klicken mit der rechten Maustaste und wählen den entsprechenden Befehl. Sie können beispielsweise die Info abrufen oder das Objekt löschen.

Wiederholen Sie diesen Vorgang mehrmals, bis keine weit entfernten Objekte mehr im Modell gefunden werden.

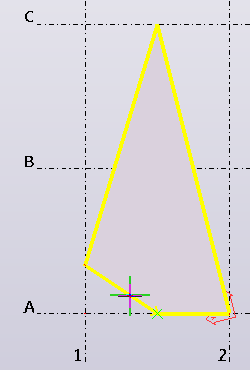

Erstellen einer Ansicht mit Hilfe von zwei Punkten

Sie können eine Ansicht mit Hilfe von zwei gepickten Punkten erstellen: dem Ursprung und einem Punkt in Richtung der x-Achse.

  1. Klicken Sie auf der Registerkarte Ansicht auf Neue Ansicht > Zwei Punkte verwenden.
  2. Picken Sie einen Punkt, um den Ursprung der Ansichtsebene zu definieren.
  3. Picken Sie einen zweiten Punkt, um die Richtung der x-Achse zu definieren.

    Die y-Achse liegt senkrecht zu der Ansichtsebene, auf der Sie den zweiten Punkt gepickt haben.

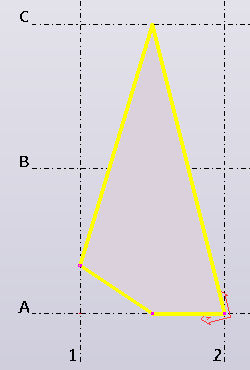

Eine Ansicht mit Hilfe von drei Punkten erstellen

Sie können eine Ansicht mit Hilfe von drei gepickten Punkten erstellen: dem Ursprung, einem Punkt in Richtung der x-Achse und einem dritten Punkt in Richtung der y-Achse.

  1. Klicken Sie auf der Registerkarte Ansicht auf Neue Ansicht > Drei Punkte verwenden.
  2. Picken Sie einen Punkt, um den Ursprung der Ansichtsebene zu definieren.
  3. Picken Sie einen zweiten Punkt, um die Richtung der x-Achse zu definieren.
  4. Picken Sie einen dritten Punkt, um die Richtung der Y-Achse zu definieren.

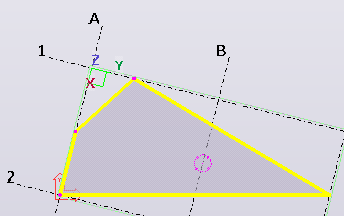

Eine Ansicht der Arbeitsebene erstellen

Sie können mit Hilfe der aktuellen Ansichtseigenschaften eine Ansicht der Arbeitsebene erstellen.

Klicken Sie auf der Registerkarte Ansicht auf Neue Ansicht > Auf Arbeitsebene.

Achsrasteransicht erstellen

Sie können Ansichten entlang der ausgewählten Rasterlinien erstellen.

Erstellen Sie zunächst eine Ansicht, die ein Raster enthält, und überprüfen Sie die Rastereigenschaften. Beachten Sie, dass Sie mit dem Radialraster nur Achsrasteransichten auf geraden Rasterlinien erstellen können, nicht auf gebogenen Rasterlinien.

Bei Fehlern in den Achsrastereigenschaften schneidet Tekla Structures die Ansichten gegebenenfalls auf der falschen Höhe oder benennt sie falsch. Wenn Sie die Achsrasterbezeichnungen oder die Höhe bzw. die Raster später ändern, werden die Ansichten nicht automatisch neu benannt.

  1. Wählen Sie das Raster aus.
  2. Klicken Sie auf der Registerkarte Ansicht auf Neue Ansicht > Entlang der Rasterlinien.
  3. Modifizieren Sie ggf. die Ansichtseigenschaften für Achsraster.
    1. Wählen Sie aus der Liste Anzahl der Ansichten aus, wie viele Ansichten Sie erstellen möchten.
    2. Geben Sie im Feld Namen Präfix anzeigen ein Präfix an.
    3. Definieren Sie in der Liste Ansichtseigenschaften, welche Ansichtseigenschaften (angewendet oder gespeichert) Sie verwenden möchten.
  4. Klicken Sie auf Erstellen.

    Das Dialogfeld Ansichten wird geöffnet.

  5. Klicken Sie auf die Pfeilschaltflächen, um Ansichten aus der Liste Vorhandene Ansichten in die Liste Sichtbare Ansichten zu verschieben.

    Die Ansichten sind erst sichtbar, wenn Sie sie in die Liste Sichtbare Ansichten verschieben.

Beispiel

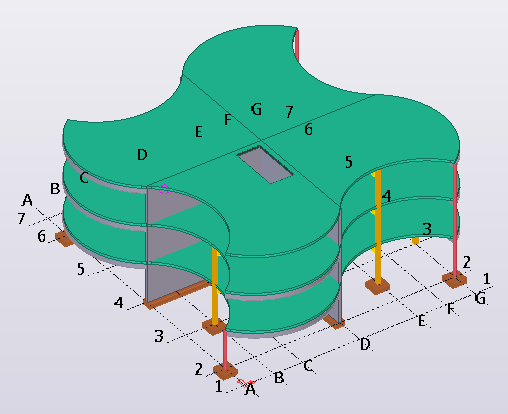

Dieses Beispiel zeigt das Erstellen von vertikalen Ansichten der Rasterlinien 1 bis 7 im folgenden Modell:

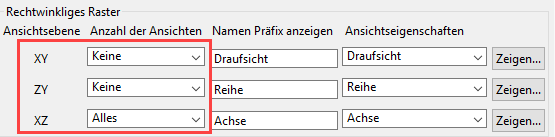

Im Dialogfeld Erstellen von Ansichten entlang der Rasterlinien wählen Sie für die Ansichtsebene XZ die Option Alles und für die Ansichtsebenen XY und ZY die Option Keine aus. Verwenden Sie die Standardeinstellungen für das Ansichtsnamenspräfix und die Ansichtseigenschaften.

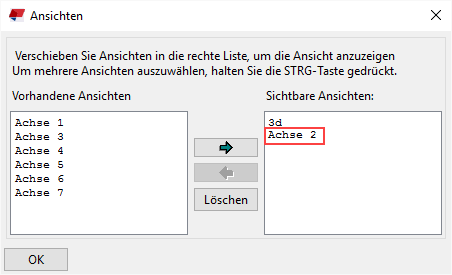

Nach dem Erstellen der Systemachsen wird die benannte Ansicht Achsraster 2 in die Liste Sichtbare Ansichten verschoben:

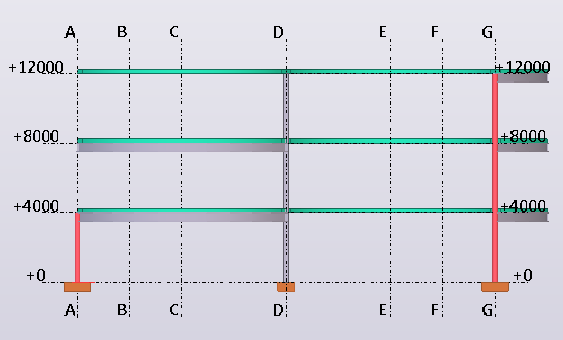

Die Rasteransicht wird als Ebenenansicht in einem neuen Fenster angezeigt:

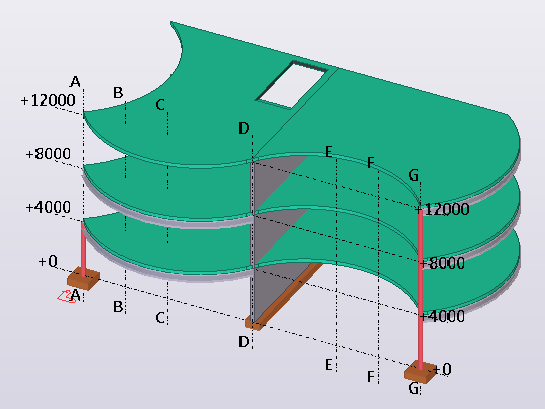

Drehen Sie die für eine 3D-Betrachtung:

Ansichten ausgewählter Gebäudegeschosse erstellen

Sie können Modellansichten der ausgewählten Stockwerke im Seitenbereich Gebäudehierarchie oder im Modell erstellen.

  1. Klicken Sie auf der Registerkarte Ansicht auf Neue Ansicht > Auf ausgewählten Gebäudegeschossen.
  2. Die Gebäudegeschossen wählen Sie im Seitenbereich Gebäudehierarchie oder im Modell aus.
  3. Legen Sie im Ansichten ausgewählter Gebäudegeschosse erstellen Dialogfeld den Ansichtsnamen fest und wählen Sie die Ansichtseigenschaften aus.
  4. Wählen Sie aus, ob die Ansicht am Gebäudegeschossversatz erstellt werden soll.
  5. Klicken Sie auf Erstellen.

Die erstellten Ansichten werden unter Vorhandene Ansichten aufgeführt. Wechseln Sie im Menüband zur Registerkarte Ansicht und klicken Sie auf Vorhandene Ansichten:

Erstellen einer Ansicht auf einer Ebene

Sie können eine Ansicht auf der Arbeitsebene oder nahezu beliebigen Ebenen vorhandener Teile erstellen.

  1. Klicken Sie auf der Registerkarte Ansicht auf Neue Ansicht > Auf Ebene.

    Wenn Sie mit dem Mauszeiger über Modellobjekte fahren, hebt Tekla Structures die verfügbaren Ebenen in Hellblau hervor.

  2. Wählen Sie die gewünschte Ebene aus.
Tipp:

Alternativ können Sie eine Ansicht auf der vorderen, oberen, hinteren oder unteren Ebene eines Teils erstellen, indem Sie die folgenden Befehle auf der Registerkarte Ansicht verwenden:

  • Auf vordere Teilebene

  • Auf obere Teilebene

  • Auf hintere Teilebene

  • Auf untere Teilebene

Um diese Befehle zu verwenden, wählen Sie zuerst den Befehl und dann das Teil aus.

Die 3D-Ansicht eines Teils erstellen

Wenn Sie bestimmtes Teil genauer darstellen möchten, erstellen Sie eine 3D-Ansicht des Teils. Das Teil wird in der Ansicht zentriert platziert.

  1. Klicken Sie auf der Registerkarte Ansicht auf Neue Ansicht > 3D-Ansicht des Teils.
  2. Wählen Sie das Teil aus.

    Tekla Structures erzeugt die Ansicht anhand der Eigenschaften, die in der Eigenschaftendatei part_basic_view festgelegt sind. Die y-Achse der Ansichtsebene ist die globale z-Achse des Modells. Die x-Achse ist die Projektion der lokalen x-Achse des Teils auf die globale xy-Ebene.

    Tekla Structures passt den Arbeitsbereich dem ausgewählten Teil an.

    Um die Ansicht in Tekla Structures bei jedem Erstellen einer neuen 3D-Ansicht einmal zu drehen, müssen Sie Automatisch drehende Hauptansicht im Menü Datei auswählen.

Standardteilansichten erstellen

Sie können vier Ansichten eines Teils erstellen: Vorderansicht, Draufsicht, Endansicht und 3D-Ansicht. Tekla Structures erstellt all diese Ansichten gleichzeitig mit demselben Befehl. Der Vorder-, Darauf- und Endansichten sind standardmäßig Ebenenansichten.

  1. Klicken Sie auf der Registerkarte Ansicht auf Neue Ansicht > Standardteilansichten.
  2. Wählen Sie das Teil aus.

    Tekla Structures erstellt die vier Standardansichten auf einmal und nutzt dafür die in den Eigenschaftendateien part_front_view, part_top_view, part_end_view und part_persp_view definierten Eigenschaften.

Eine nicht verformte Teilansicht erstellen

Sie können eine Ansicht erzeugen, die das verformte Teil in seiner nicht verformten Ausgangsform zeigt. Der Befehl ist nur auf Träger und Stützen anwendbar.

  1. Klicken Sie auf der Registerkarte Ansicht auf Neue Ansicht > Nicht verformte Teilansicht.
  2. Wählen Sie das Teil aus.

    Bei Auswahl eines verwundenen Trägers zeigt Tekla Structures in einer separaten Ansicht beispielsweise das Teil ohne die Verformung an.

Die 3D-Ansicht einer Komponente erstellen

Wenn Sie eine bestimmte Komponente genauer darstellen möchten, erstellen Sie eine 3D-Ansicht der Komponente. Die Komponente wird in der Ansicht zentriert platziert.

  1. Klicken Sie auf der Registerkarte Ansicht auf Neue Ansicht > 3D-Ansicht der Komponente.
  2. Wählen Sie die Komponente aus.

    Tekla Structures erstellt die Ansicht anhand der in der Eigenschaftendatei component_basic_view definierten Eigenschaften. Die y-Achse der Ansichtsebene ist die globale z-Achse des Modells. Die x-Achse ist die Projektion der lokalen x-Achse des ersten Nebenteils auf die globale xy-Ebene. Die Tiefe des Arbeitsbereichs beträgt in allen Richtungen 1 m.

    Die ausgewählte Komponente bestimmt automatisch den Arbeitsbereich.

    Um die Ansicht in Tekla Structures bei jedem Erstellen einer neuen 3D-Ansicht einmal zu drehen, müssen Sie Automatisch drehende Hauptansicht im Menü Datei auswählen.

Standardkomponentenansichten erstellen

Sie können vier Ansichten einer Komponente erstellen: Vorderansicht, Draufsicht, Endansicht und 3D-Ansicht. Tekla Structures erstellt all diese Ansichten gleichzeitig mit demselben Befehl. Der Vorder-, Darauf- und Endansichten sind standardmäßig Ebenenansichten.

  1. Klicken Sie auf der Registerkarte Ansicht auf Neue Ansicht > Hauptansichten von Komponenten.
  2. Wählen Sie die Komponente aus.

    Tekla Structures erstellt die vier Standardansichten gleichzeitig anhand der in den Eigenschaftendateien component_front_view, component_top_view, component_end_view und component_persp_view definierten Eigenschaften.

Eine Flächenansicht erstellen

Mit Hilfe des Makros Create surface view können Sie eine automatisch ausgerichtete Flächenansicht erstellen. Dies ist nützlich bei der Modellierung von Schraubengruppen, Steifen und Löchern/Durchdringungen in komplexer Geometrie.

Um die Oberfläche eines Teils auswählen zu können, muss die verwendete Modellansicht Teilseiten anzeigen. Klicken Sie auf der Registerkarte Ansicht auf Rendern, und wählen Sie entweder die Option Teile-Graustufen oder Gerenderte Teile aus.

  1. Klicken Sie auf die Schaltfläche Anwendungen und Komponenten im Seitenbereich, um den Katalog Anwendungen und Komponenten zu öffnen.
  2. Klicken Sie auf den Pfeil neben Anwendungen, um die Anwendungsliste zu öffnen.
  3. Doppelklicken Sie auf Create surface view, um das Makro zu starten.
  4. Wählen Sie die Oberfläche des Teils aus.

    Tekla Structures erstellt eine neue temporäre Ansicht und verschiebt die Arbeitsebene in der Regel entlang der längsten Kante der Fläche des Teils. Sie können in der Flächenansicht am Modell arbeiten und gleichzeitig die Auswirkungen in der originalen 3D-Ansicht betrachten.

  5. Drücken Sie Esc, um das Makro zu beenden.
  6. So verschieben Sie die Arbeitsebene wieder an den Ursprung:
    1. Wiederholen Sie die Schritte 1 bis 2, um die Liste Anwendungen zu öffnen.
    2. Doppelklicken Sie auf das Makro Work plane global.

      Die Arbeitsebene wird auf den Ursprung zurückgesetzt und an den globalen x-, y- und z-Ebenen des Modells ausgerichtet.

Erstellen einer Flächenansicht entlang einer ausgewählten Kante

Mit Create surface view wEdge erstellen Sie eine Flächenansicht und richten die Arbeitsebene entlang einer ausgewählten Kante aus. Dies ist nützlich bei der Modellierung von Schraubengruppen, Steifen und Löchern/Durchdringungen in komplexer Geometrie.

Um die Oberfläche eines Teils auswählen zu können, muss die verwendete Modellansicht Teilflächen anzeigen. Klicken Sie auf der Registerkarte Ansicht auf Rendern, und wählen Sie entweder die Option Teile-Graustufen oder Gerenderte Teile aus.

  1. Stellen Sie sicher, dass der Fangschalter Geometrielinien/-punkte fangen aktiviert ist.

    So können Sie entlang der Kante picken, um die Richtung zu definieren.

  2. Klicken Sie auf die Schaltfläche Anwendungen und Komponenten im Seitenbereich, um den Katalog Anwendungen und Komponenten zu öffnen.
  3. Klicken Sie auf den Pfeil neben Anwendungen, um die Anwendungsliste zu öffnen.
  4. Doppelklicken Sie auf Create surface view wEdge, um das Makro zu starten.
  5. Wählen Sie die Oberfläche des Teils aus.

    Wenn Sie den Mauszeiger über die Kanten des Teils positionieren, wird ein gelbes Pfeilsymbol angezeigt, um die Kanten anzuzeigen, mit denen eine Ausrichtung der Ansicht möglich ist. Die Spitze des Pfeils stellt die positive Richtung der X-Achse dar. Die Ansicht wird in diese Richtung gedreht und erzeugt so die horizontale Ausrichtung der Ansicht. Der Ursprung der Ansicht und des Koordinatensystems befindet sich am Anfang der Fanglinie des Pfeils.

  6. Picken Sie die gewünschte Kante.

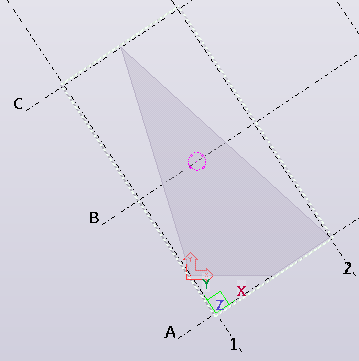

    Tekla Structures erstellt eine neue temporäre Ansicht. Die ausgewählte Kante bildet dabei die X-Achse der Ansicht. Sie können in der Flächenansicht am Modell arbeiten und gleichzeitig die Auswirkungen in der originalen 3D-Ansicht betrachten.

  7. Drücken Sie Esc, um das Makro zu beenden.
  8. So verschieben Sie die Arbeitsebene wieder an den Ursprung:
    1. Wiederholen Sie die Schritte 2 bis 3, um die Liste Anwendungen zu öffnen.
    2. Doppelklicken Sie auf das Makro Work plane global.

      Die Arbeitsebene wird auf den Ursprung zurückgesetzt und an den globalen x-, y- und z-Ebenen des Modells ausgerichtet.
