Schnittebenen und Schnittfelder erstellen

Schnittebenen und Schnittfelder ermöglichen es Ihnen, sich auf bestimmte Details im Modell zu konzentrieren, indem Teile des Modells für eine detaillierte Untersuchung isoliert werden.

Mit Schnittebenen können Sie in das Modell hinein sehen, indem Sie einen Teil der Ansicht abschneiden. Sie können Schnittebenen entweder durch die Auswahl einer Objektseite oder aufgrund der Ansichtstiefe erstellen.

Mit Schnittfeldern können Sie sich auf einen bestimmten Bereich des Modells konzentrieren, indem Sie das restliche Modell ausgeblendet wird.

Denken Sie daran, das Schnittebenen nicht in Ansichten mit Schnittfeldern erstellt werden können.

Erstellen einer Schnittebene

Sie können in jeder Modellansicht bis zu sechs Schnittebenen erstellen.

Durch Aktivieren des Kontrollkästchens Nur Referenzobjekte ausschneiden unter Ansicht > Ausschneiden werden nur Schnittebenen oder Schnittfelder für Referenzmodellobjekte und Punktwolken erstellt. Bei Auswahl dieser Option werden die programmeigenen Tekla Structures-Objekte nicht ausgeschnitten. Bei deaktiviertem Kontrollkästchen werden in allen Ansichten alle Objekte durch Schnittebenen und Schnittfelder beschnitten.

Wenn Sie Schnittebenen erstellen, stellen Sie sicher, dass Sie eine Modellansicht verwenden, die Objektseiten anzeigt.
Klicken Sie auf der Registerkarte Ansicht auf Rendern, und nutzen Sie eine der folgenden Optionen:
- Teile mit schattiertem Drahtmodell (Strg+2)
- Teile-Graustufen (Strg+3)
- Gerenderte Teile (Strg+4)
- Schattiertes Komponenten-Drahtmodell (Shift+2)
- Komponentengraustufen (Shift+3)
- Komponenten gerendert (Shift+4)
- Referenzen als schattiertes Drahtmodell (Strg+Umschalttaste+2)
- Referenzen in Graustufen (Strg+Umschalttaste+3)
- Referenzen gerendert (Strg+Umschalttaste+4)
Klicken Sie auf der Ansicht Registerkarte auf Ausschneiden > Schnittebene.
Bewegen Sie den Mauszeiger über die Modellobjekte.

Ein Kreuzsymbol kennzeichnet die Objektseiten und -ebenen, die Sie auswählen und an denen Sie die Schnittebene ausrichten können. Das Liniensymbol zeigt die Seite an, die abgeschnitten wird. Zum Beispiel:

Beachten Sie bitte, dass sich die Einstellung Fangtiefe auf der Symbolleiste Fangfunktionen darauf auswirkt, welche Objektseiten ausgewählt werden können. Mit der Einstellung der Fangtiefe auf 3D oder Auto können Sie Objektflächen im gesamten 3D-Raum auswählen.
Wählen Sie eine Objektseite aus.

Das Schnittebenensymbol erscheint im Modell .
Wiederholen Sie Schritt 4, um beliebig viele Schnittebenen zu erstellen.
Drücken Sie Esc, um die Erstellung von Schnittebenen zu beenden.
Um eine Schnittebene zu verschieben, wählen Sie das Schnittebenensymbol, und ziehen Sie sie an eine neue Position.
Um das Schnittebenensymbol (Schere) an eine neue Position auf einer Schnittebene zu verschieben, ziehen Sie am Symbol bei gedrückter Shift-Taste.

Dadurch wird nur das Scherensymbol, nicht die Schnittebene verschoben.
Löschen Sie die Schnittebenen, wenn Sie sie nicht mehr benötigen.
- Um eine einzelne Schnittebene zu löschen, wählen Sie das Schnittebenensymbol aus und drücken die Taste Entf.
- Zum Löschen aller Schnittebenen aus allen geöffneten Ansichten klicken Sie auf Ansicht > Ausschneiden > Alle Schnittebenen und Schnittboxen löschen.

Schnittfeld erstellen

Mithilfe von Schnittfeldern können Sie sich auf die erforderlichen Details im Modell konzentrieren, ohne mehrere Schnittebenen erstellen zu müssen. Mit nur einem Klick können Sie den Bereich im Modell für genauere Betrachtung vom Rest trennen. Pro Modellansicht können Sie ein Schnittfeld erstellen.

Mit Schnittfeldern können Sie Folgendes tun:

ein Schnittfeld um einen größeren Bereich des Modells erstellen. Die Standardgröße eines Schnittfeldes beträgt 5000 x 5000 x 5000 mm.
ein Schnittfeld um ein ausgewähltes Objekt im Modell erstellen.

ein Schnittfeld um einen gepickten Punkt herum erstellen.

Klicken Sie auf der Ansicht Registerkarte auf Ausschneiden > Schnittbox.
Picken Sie im Modell den Mittelpunkt für das Schnittfeld.

Das Schnittfeld wird erstellt. Die Schnittfeldachse entspricht der Arbeitsebene.
Zum Ändern der Position des Schnittfelds picken Sie einen neuen Mittelpunkt für das Schnittfeld.
Um das Erstellen eines Schnittfelds zu beenden, drücken Sie Esc.
Zum Anpassen der Größe des Schnittfeldes, wählen Sie es aus.

Das Schnittfeld wird mit Griffen für die direkte Änderung angezeigt.
Ziehen Sie einen der Griffe, oder ändern Sie die Bemaßungswerte.
Löschen Sie das Schnittfeld, sobald Sie es nicht mehr benötigen.
- Zum Löschen eines Schnittfelds wählen Sie das Schnittfeld aus und drücken die Taste Entf.
- Zum Löschen aller Schnittfelder aller offenen Ansichten klicken Sie auf Ansicht > Ausschneiden > Alle Schnittebenen und Schnittboxen löschen.

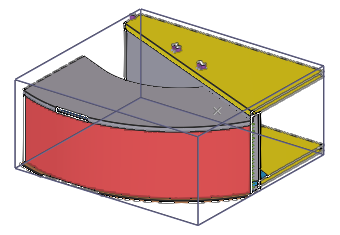

Schnittfeld um ein ausgewähltes Objekt herum erstellen

Neben Schnittfeldern in Standardgröße können Sie ein Schnittfeld um ausgewählte Teile, Baugruppen, Schrauben, Bewehrungen, Referenzmodelle, Referenzobjekte oder Gebäude bzw. Räume der Gebäudehierarchie herum erstellen. Im Schnittfeld wird daraufhin nur das ausgewählte Objekt eingeblendet.

Wählen Sie im Modell das mit dem Schnittfeld zu versehende Objekt aus.
Wählen Sie nach Drücken der rechten Maustaste Schnittbox erstellen aus.

Erstellen Sie das Schnittfeld um das ausgewählte Objekt herum, dessen Geometrie durch das Objekt definiert werden soll. Die Ausrichtung des Schnittfelds entspricht dem Koordinatensystem des ausgewählten Objekts.
Zum Anpassen der Größe des Schnittfeldes, wählen Sie es aus.

Das Schnittfeld wird mit Griffen für die direkte Änderung angezeigt.
Ziehen Sie einen der Griffe, oder ändern Sie die Bemaßungswerte.
Löschen Sie das Schnittfeld, sobald Sie es nicht mehr benötigen.
- Zum Löschen eines Schnittfelds wählen Sie das Schnittfeld aus und drücken die Taste Entf.
- Zum Löschen aller Schnittfelder aus allen geöffneten Ansichten klicken Sie auf Ansicht > Ausschneiden > Alle Schnittebenen und Schnittboxen löschen.

Eine Schnittebene per Ansichtstiefe erstellen

Wenn die Modellobjekte nicht in die Ansichtstiefe des Arbeitsbereichs passen, können Sie in der kontextabhängigen Symbolleiste Schnittebenen per Ansichtstiefe erstellen.

Mit Hilfe der Ansichtstiefe können Sie beispielsweise ganz einfach eine gesamte Etage von einem Gebäude isolieren. Eine Schnittebene per Ansichtstiefe sowohl in programmeigenen Tekla Structures-Modellen als auch in Referenz- und Überlagerungsmodellen erstellt werden.

Ändern Sie bei Bedarf die Ansichtstiefe der aktuellen Ansicht in der kontextabhängigen Symbolleiste.
Klicken Sie auf der kontextabhängigen Symbolleiste auf Ansichtstiefen-Schnittebenen hinzufügen oder aktualisieren .
Zum Entfernen der Schnittebenen der Ansichtstiefe klicken Sie auf der kontextabhängigen Symbolleiste auf Ansichtstiefen-Schnittebenen entfernen oder auf Ansicht > Ausschneiden > Alle Schnittebenen und Schnittboxen löschen.

Beachten Sie dabei, dass das Feld Arbeitsbereich gegebenenfalls einen Abstand zu den Ansichtstiefen aufweist und Sie bei der Arbeit mit Überlagerungsmodellen Schnittebenen für Modelle außerhalb des Arbeitsbereichs erstellen können.

Einschränkungen:

Sie können die Schnittebenen per Ansichtstiefe nicht verschieben, indem Sie die Schnittebene an eine neue Position ziehen. Dies liegt daran, dass die Schnittebenen direkt an die Ansichtstiefe gebunden sind.
Nachdem Sie die Ansichtstiefe angepasst haben, klicken Sie auf die Schaltfläche Ansichtstiefen-Schnittebenen hinzufügen oder aktualisieren, um die Schnittebene der Ansichtstiefe manuell zu aktualisieren.
