Teile oder Baugruppen vergleichen
Sie können zwei ausgewählte Teile oder Baugruppen vergleichen, um z. B. zu überprüfen, ob sie dieselbe Positionsnummer erhalten.
-
Klicken Sie auf der Registerkarte Bearbeiten auf Vergleichen, und wählen Sie dann entweder Teile vergleichen oder Baugruppen vergleichen aus.

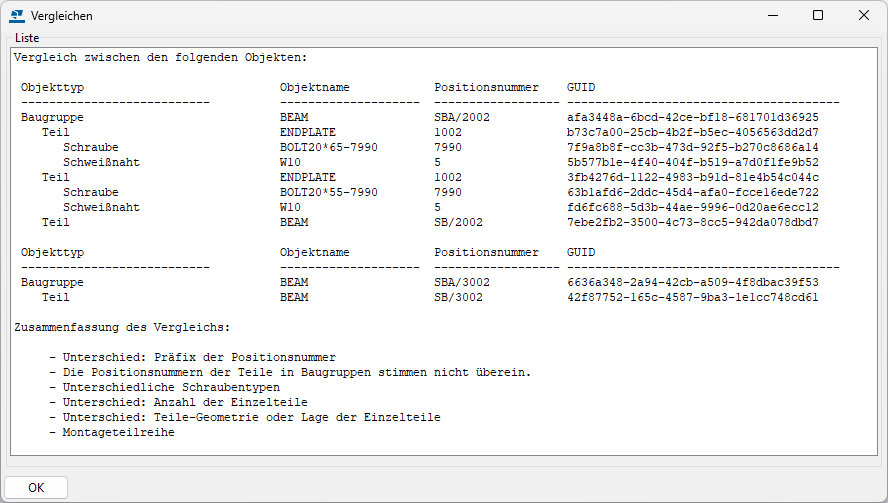

Tekla Structures zeigt die Ergebnisse in der Statusleiste an und öffnet eine Liste mit weiteren Angaben. Sie könnten beispielsweise eine Meldung erhalten, dass sich die Teilgeometrie unterscheidet oder dass Teile in der Baugruppe unterschiedlich platziert sind.
Wenn Sie Zeilen in der Liste auswählen, hebt Tekla Structures die entsprechenden Objekte im Modell hervor, damit Sie die Objekte genauer untersuchen können. Sie können beispielsweise Unterbaugruppen der zuvor verglichenen Baugruppen auswählen und mit dem Befehl Baugruppen vergleichen nun die Unterbaugruppen vergleichen.
Die Listenvorlagen für den Vergleich können Sie bei und nach Bedarf anpassen. Wenn Tekla Structures im Ordner ..\Program Files installiert ist, befinden sich die Vorlagen standardmäßig im Ordner ..\ProgramData\Trimble\Tekla Structures\<version>\Environments\common\system\. Die Vorlagen TS_Report_Assembly_Comparison.rpt und TS_Report_Part_Comparison.rpt kopieren Sie in den -Projekt- oder -Firmenordner und ändern dann die kopierte Vorlagen nach Bedarf.
