Formgeometriedateien bereinigen oder wiederherstellen

Wenn einige zuvor importierte Formen zu fehlenden Flächen oder Kanten in Objekten oder Zeichnungen führen, können Sie die Formgeometriedateien bereinigen.

Beim Bereinigen untersucht und korrigiert Tekla Structures die Formgeometrie und versucht, eine Körperform zu erstellen.

Bereinigen von Formgeometriedateien

Zum Bereinigen vorhandener Dateien mit Geometrieformen müssen Sie entweder die ursprünglichen Formdateien erneut importieren oder die Anwendung Formbereinigung aufrufen:

Öffnen Sie das Modell mit den zu bereinigenden Geometrieformdateien.
Klicken Sie auf die Schaltfläche Anwendungen und Komponenten im Seitenbereich, um den Katalog Anwendungen und Komponenten zu öffnen.
Öffnen Sie die Anwendung Formbereinigung per Doppelklick.

Das Dialogfeld Formbereinigung erscheint.
Wählen Sie die Formen aus, die Sie bereinigen möchten.

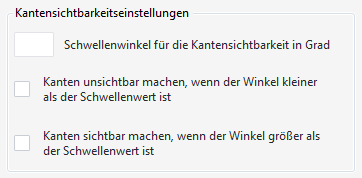

Über Sichtbarkeitseinstellungen für Kanten können Sie in ausgewählten Formen überflüssige Kanten ausblenden oder weiterer Kanten einblenden.
1. Geben Sie einen Schwellenwert für den Winkel zwischen den angrenzenden Flächen in den einzelnen ausgewählten Formen ein.
2. Über das erste Kontrollkästchen können Sie Kanten auszublenden, wenn der Winkel zwischen benachbarte Formflächen kleiner als der Schwellenwert ist.
3. Über das zweite Kontrollkästchen können Sie Kanten anzeigen, wenn der Winkel zwischen angrenzenden Formflächen größer als der Schwellenwert ist.
Formen mit zu vielen sichtbaren oder unsichtbaren Kanten können die Funktionsweise unterschiedlicher Tekla Structures-Funktionen für Elemente beeinflussen, die über diese Formen erstellt wurden. Beim Erstellen von Bewehrungsstabsätzen können beispielsweise durch die komplexen Formen zu viele Kanten sichtbar sein.
Zum Erstellen von Backups von Formgeometriedateien wählen Sie Backups von Formen vor dem Bereinigen erstellen aus.

Durch das Erstellen von Backups der ursprünglichen Formgeometriedateien können Sie diese bei Bedarf wiederherstellen.
Klicken Sie auf Bereinigen.

Tekla Structures bereinigt die Formen und zeigt an, wie viele Formen nun Körper sind und wie viele nicht.

Wenn Sie die Bereinigung unterbrechen müssen, klicken Sie auf Stop.
Zum Anzeigen der geänderten Formgeometrie in den Elementen des Modells schließen Sie das Modell und öffnen es anschließend erneut.

Ursprüngliche Formgeometriedateien wiederherstellen

Wenn Backup-Dateien erstellt haben und das Ergebnis der Bereinigung nicht Ihren Vorstellungen entspricht, können Sie die ursprünglichen Formgeometriedateien wiederherstellen.

Öffnen Sie das Dialogfeld Formbereinigung erneut.
Wählen Sie die Formen aus, die Sie wiederherstellen möchten.
Klicken Sie auf Entfernen.
