Sie können feste Profile mit einem einzelnen Querschnitt oder mit mehreren Querschnitten erstellen.

1. Klicken Sie im Menü Datei auf Kataloge > Profilkatalog, um das Dialogfeld Profilkatalog ändern zu öffnen.
2. Klicken Sie mit der rechten Maustaste auf eine beliebige Stelle in der Profil-Baumansicht und dann auf Profil hinzufügen.

   Es wird ein neues festgelegtes Profil mit dem Namen PROFILE1 erstellt.

3. Definieren Sie die Eigenschaften des Profils.
   1. Geben Sie im Feld Profilname einen neuen Namen für das Profil ein.

      Der Profilname muss aus Großbuchstaben bestehen und darf keine Leerzeichen enthalten. Tekla Structures wandelt Kleinbuchstaben automatisch in Großbuchstaben um.

   2. Wählen Sie aus der Liste Profiltyp Benutzerdefinierte, fest aus.
   3. Wählen Sie aus der Liste Profilquerschnitt den zu verwendenden Querschnitt aus.

      Wenn Sie eigene benutzerdefinierte Querschnitte erstellt haben, können Sie einen davon verwenden.

   4. Wählen Sie unter Äquivalenter Typ einen Profiltyp, der dem neuen Querschnitt möglichst weitgehend entspricht. Dies ist wichtig, da einige Verbindungen nur für bestimmte Profiltypen geeignet sind.

      Vom äquivalenten Typ und von den Profilabmessungen (Höhe und Breite) hängt ab, welche Verbindungen auf das Profil angewendet werden können. Ein ungeeigneter äquivalenter Typ oder fehlende Maße können zu Problemen mit Verbindungen führen.

   5. Klicken Sie auf Aktualisieren.
4. Ändern Sie die Abmessungen.

   Geben Sie stets Werte für die Höhe h und die Breite b ein, da diese Werte die Art und Weise beeinflussen können, in der Tekla Structures die Profile anzeigt. Wenn die Werte 0 lauten, wird das Teil als Linie gezeichnet.

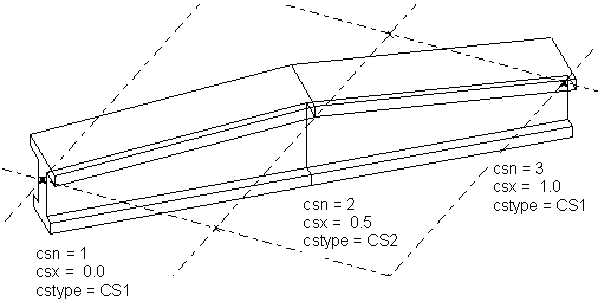

5. Definieren Sie unter Querschnitt für jeden Querschnitt einen relativen Ort.
   1. Wählen Sie aus der Liste Nummer die Nummer des Querschnitts aus.
   2. Geben Sie im Feld Relativer Ort die Position des Querschnitts an.

      Dieser Wert gibt die Position des Querschnitts entlang der Achse an: 0.0 für das Startende und 1.0 für das zweite Ende. Wenn nur ein einziger Querschnitt verfügbar ist, wählen Sie 1 unter Zahl aus, und geben Sie 0.0000 für Relativer Ort ein.

   3. Nach Definieren der einzelnen Querschnitte klicken Sie auf Aktualisieren.
6. Klicken Sie bei Bedarf auf Hinzufügen, um weitere Querschnitte hinzuzufügen.
   • Wenn Sie einen anderen Querschnitt im Profil verwenden möchten, wählen Sie in der Liste Profilquerschnitt einen neuen Querschnitt aus.
   • Zum Entfernen eines Querschnitts wählen Sie den Querschnitt in der Liste Zahl aus und klicken dann auf Entfernen.
7. Klicken Sie auf OK, um das Dialogfeld Profilkatalog ändern zu schließen.
8. Klicken Sie im Dialogfeld Speichern bestätigen auf OK, um die Änderungen zu speichern.

Sie können neue feste Profile erstellen, indem Sie eine Kopie eines vorhandenen, ähnlichen Profils abändern.

1. Klicken Sie im Menü Datei auf Kataloge > Profilkatalog, um das Dialogfeld Profilkatalog ändern zu öffnen.
2. Wählen Sie ein festes Profil aus, das dem ähnelt, das Sie erstellen möchten.
3. Klicken Sie mit der rechten Maustaste, und wählen Sie dann Profil kopieren aus.

   Es wird ein neues Profil mit dem Namen <existierender_Profilname KOPIE> erzeugt.

4. Geben Sie im Feld Profilname einen neuen Namen für das Profil ein.

   Der Profilname muss aus Großbuchstaben bestehen und darf keine Leerzeichen enthalten. Tekla Structures wandelt Kleinbuchstaben automatisch in Großbuchstaben um.

5. Ändern Sie die Profileigenschaften auf den Registerkarten Allgemein, Berechnung und Benutzerattribute.

   • Die Registerkarte Allgemein enthält Daten über Profiltypen und Abmessungen.

     Warnung:

     Wählen Sie unter Äquivalenter Typ einen Profiltyp, der dem neuen Querschnitt möglichst weitgehend entspricht. Dies ist wichtig, da einige Verbindungen nur für bestimmte Profiltypen geeignet sind.

     Geben Sie stets Werte für die Höhe h und die Breite b ein, da diese Werte die Art und Weise beeinflussen können, in der Tekla Structures die Profile anzeigt. Wenn die Werte 0 lauten, wird das Teil als Linie gezeichnet.

     Vom äquivalenten Typ und von den Profilabmessungen (Höhe und Breite) hängt ab, welche Verbindungen auf das Profil angewendet werden können. Ein ungeeigneter äquivalenter Typ oder fehlende Maße können zu Problemen mit Verbindungen führen.

   • Die Registerkarte Berechnung enthält Daten über bei statischen Berechnungen verwendeten Eigenschaften. Die Struktur kann mit verschiedenen Berechnungsprogrammen analysiert werden.

   • Die Registerkarte Benutzerattribute dient zur Anzeige und Eingabe von benutzerdefinierten Attributen für Profile.

6. Klicken Sie auf Aktualisieren.
7. Klicken Sie auf OK, um das Dialogfeld Profilkatalog ändern zu schließen.
8. Klicken Sie im Dialogfeld Speichern bestätigen auf OK, um die Änderungen zu speichern.

Sie können ein bestehendes parametrisches Profil in ein festes Profil umwandeln.

1. Klicken Sie im Menü Datei auf Kataloge > Profilkatalog, um das Dialogfeld Profilkatalog ändern zu öffnen.
2. Wählen Sie ein parametrisches Profil auf der Liste aus.
3. Klicken Sie mit der rechten Maustaste, und wählen Sie dann Profil hinzufügen aus.

Bei Bedarf können Sie vorhandene feste Profile unter Verwendung des Profilkatalogs abändern.

1. Klicken Sie im Menü Datei auf Kataloge > Profilkatalog, um das Dialogfeld Profilkatalog ändern zu öffnen.
2. Wählen Sie ein festes Profil in der Struktur aus, und ändern Sie seine Eigenschaften.

   • Die Registerkarte Allgemein enthält Daten über Profiltypen und Abmessungen.

   • Die Registerkarte Berechnung enthält Daten über bei statischen Berechnungen verwendeten Eigenschaften. Die Struktur kann mit verschiedenen Berechnungsprogrammen analysiert werden.

   • Die Registerkarte Benutzerattribute dient zur Anzeige und Eingabe von benutzerdefinierten Attributen für Profile.

3. Klicken Sie auf Aktualisieren, wenn Sie alle Änderungen eingegeben haben.
4. Klicken Sie auf OK, um das Dialogfeld Profilkatalog ändern zu schließen.

   Tekla Structures fragt, ob Sie die Änderungen im Modellordner speichern möchten.

5. Klicken Sie im Dialogfeld Speichern bestätigen auf OK, um die Änderungen zu speichern.
