PEB Gelenkanschluss (S93)

PEB Gelenkanschluss (S93) erzeugt einen Gelenkanschluss zwischen einem Riegel und einer Stütze. Die Stirnplattenverbindung kann horizontal, vertikal oder lotrecht zum Riegel platziert werden.

Erzeugte Objekte

Stirnplatten
Stegaussteifung
Flanschaussteifungen (2)
Innensteifen (4)
Außensteifen (4)
Diagonale Steifen oder Stegblech
Schrauben
Schweißnähte

Verwendung


Situation	Beschreibung
	Vertikaler Gelenkanschluss mit dreieckigen Flanschsteifen sowie Innen- und Außensteifen. Der Steg ist mit diagonalen Steifen verstärkt.
	Horizontaler Gelenkanschluss mit Innen- und Außensteifen. Der Steg ist mit diagonalen Steifen verstärkt.

Auswahlreihenfolge

Wählen Sie die Stütze aus.
Wählen Sie den Riegel aus.
Klicken Sie mit der mittleren Maustaste, um die Verbindung zu erzeugen.

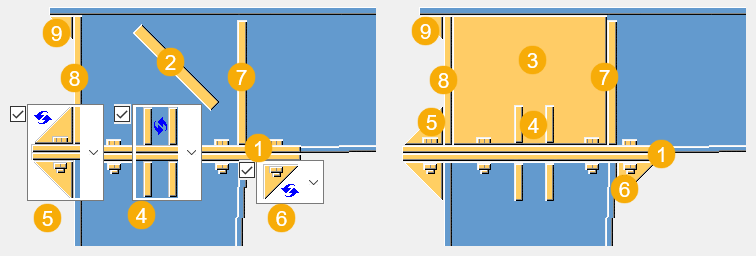

Teilerkennung


	Beschreibung
1	Stirnplatte
2	Diagonalsteifen
3	Stegblech
4	Stegaussteifung
5	Externe Steife
6	Innere Steife
7	Gelenksteife
8	Gelenk-Stirnplatte
9	Ecksteife

Registerkarte Abbildung

Definieren Sie über die Registerkarte Abbildung die Abmessungen und den Verbindungstyp.

Verbindungsart

Wählen Sie, wie die Verbindung erstellt werden soll:

Horizontal
Fang Lot
Vertikal

Erstellen Sie Stegbleche oder diagonale Steifen


Option	Beschreibung
	Standard Es wird ein Stegblech erzeugt. AutoDefaults kann diese Option ändern.
	Es wird eine diagonale Steife erstellt.
	Es wird ein Stegblech erzeugt.

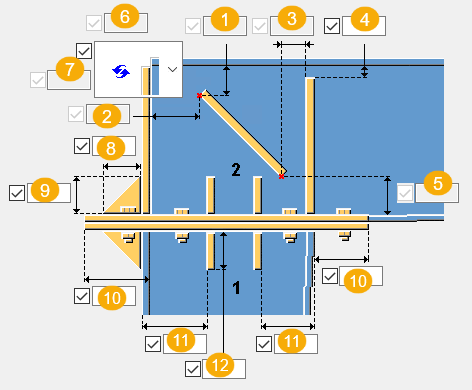

Abmessungen/Bemaßungen


	Beschreibung
1	Vertikaler Abstand des oberen Eingabepunkts der diagonalen Steife vom Steg des Nebenteils.
2	Horizontaler Abstand des oberen Eingabepunkts der diagonalen Steife vom Flansch des Nebenteils.
3	Horizontaler Abstand des unteren Eingabepunktes der diagonalen Steife von der Gelenksteife.
4	Kantenabstand der Gelenksteife vom Steg des Nebenteils.
5	Vertikaler Abstand des unteren Eingabepunkts der diagonalen Steife vom Steg des Nebenteils.
6	Horizontale Abmessung der Ecksteife.
7	Vertikale Abmessung der Ecksteife. Wenn die Ecksteife nicht erstellt wird, ist dies die Abmessung der Gelenkstirnplatte vom Flansch des Nebenteils.
8	Horizontale Abmessung der externen Steife.
9	Vertikale Abmessung der externen Steife.
10	Abmessung der Stirnplattenerweiterung vom Steg des Hauptteils.
11	Randabstand der Stegaussteifung vom Hauptteilflansch.
12	Stegsteifenabmessung an der Hauptteilseite.

Abmessungen des Eckschnitts


	Beschreibung
1	Horizontales Eckschnittmaß
2	Vertikales Eckschnittmaß

Eckschnittform


Option	Beschreibung
	Standard Kein Eckschnitt AutoDefaults kann diese Option ändern.
	Kein Eckschnitt
	Gerader Eckschnitt
	Konvexer Eckschnitt
	Konkaver Eckschnitt

Registerkarte Teile

Auf der Registerkarte Teile legen Sie die Blech- und Steifeneigenschaften fest.

Teile


Option	Beschreibung
Stirnplatten	Dicke und Breite der Stirnplatte
Diagonalsteifen	Dicke und Breite der Diagonalsteife
Stegblech	Dicke des Stegblechs
Stegaussteifung	Dicke und Breite der Stegaussteifung
Externe Steife	Dicke der externen Steife
Interne Steife	Dicke, Breite und Höhe der internen Steife
Gelenksteife	Dicke und Breite der Gelenksteife
Gelenk-Stirnplatte	Dicke und Breite der Gelenk-Stirnplatte
Ecksteife	Dicke der Ecksteife


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Erstellen von Steifen


Option	Beschreibung
	Wählen Sie aus, ob schräge, rechteckige oder keine Flanschsteifen erstellt werden. Die Schräge ist die Standardeinstellung. AutoDefaults kann diese Option ändern.
	Wählen Sie aus, wie viele Stegsteifen erstellt werden, oder ob Sie überhaupt erstellt werden. Die Standardeinstellung ist zwei Steifen. AutoDefaults kann diese Option ändern.
	Wählen Sie aus, ob schräge, rechteckige oder keine inneren Steifen erstellt werden. Die Schräge ist die Standardeinstellung. AutoDefaults kann diese Option ändern.

Erstellen von Steifen

Wählen Sie aus, wie viele Steifen erstellt werden, definieren Sie die Form der Steifen und die Fasen-Bemaßungen.


	Beschreibung
1	Definieren Sie die externen Steifen.
2	Definieren Sie die inneren Steifen in der Ecke zwischen dem Haupt- und dem Nebenteil.

Abmessungen des Eckschnitts


	Beschreibung
1	Horizontales Eckschnittmaß
2	Vertikales Eckschnittmaß

Eckschnittform


Option	Beschreibung
	Standard Kein Eckschnitt AutoDefaults kann diese Option ändern.
	Kein Eckschnitt
	Gerader Eckschnitt
	Konvexer Eckschnitt
	Konkaver Eckschnitt

Registerkarte Schrauben

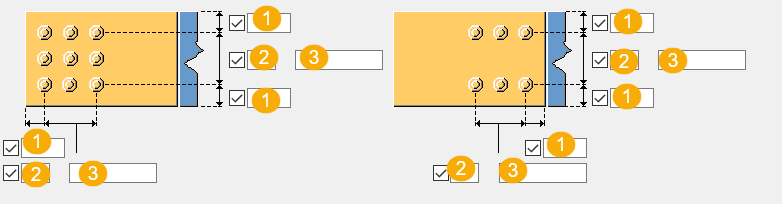

Auf der Registerkarte Schrauben legen Sie die Schraubeneigenschaften, die Anzahl der Schrauben und die Abstände fest. Sie können auswählen, ob äußere und innere Schrauben erstellt werden.

Maße Schraubengruppe


	Beschreibung
1	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
2	Anzahl der Schrauben.
3	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.

Schweißnähte

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Erstellen von Schweißnähten
