PEB Rahmen (S92)

PEB Rahmen (S92) erzeugt einen vorgefertigten Konstruktionsrahmen am ausgewählten Punkt. Diese Komponente verwendet bereits vorhandene Komponenten, um zusammengesetzte Stützen und Riegel, Fußplatten, Knick- und Stoßverbindungen sowie Firstverbindungen zu erzeugen.

Erzeugte Objekte

Zusammengesetzter Riegel (1 bis 4 Segmente)
Firstverbindung
Stoßverbindungen
Knickverbindungen (2)
Zusammengesetzte Stützen (1 bis 4 Segmente)
Fußplattendetails (2)

Verwendung


Situation	Beschreibung
	Rahmen aus gestoßenen Stützen und gestoßenen Riegeln.
	First-Verbindung zwischen zwei Riegeln im Scheitel des Portalrahmens.
	Der erste Stoß zwischen dem ersten und dem zweiten Segment des Riegels.
	Der zweite Stoß zwischen dem zweiten und dritten Segment des Riegels.
	Knickverbindung zwischen dem zweiten Segment der Stütze und dem ersten Segment des Riegels.
	Stützenstoß zwischen dem ersten und dem zweiten Segment der Stütze.
	Detail der Stützenfußplatte.

Auswahlreihenfolge

Picken Sie den Punkt, an dem der Rahmen eingefügt wird.

Der Rahmen wird automatisch erstellt, wenn Sie den Punkt picken.

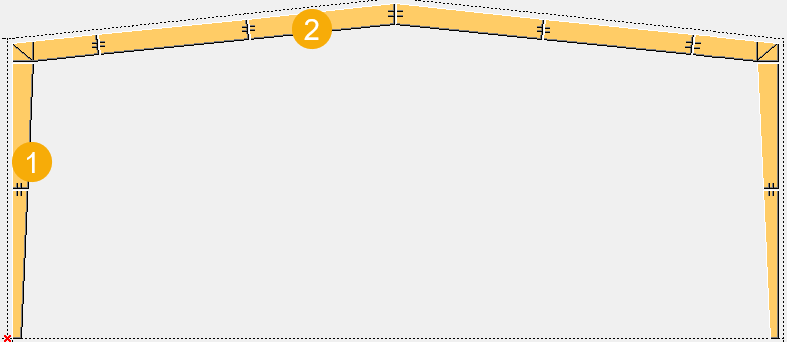

Teilerkennung


	Beschreibung
1	Spalte
2	Riegel

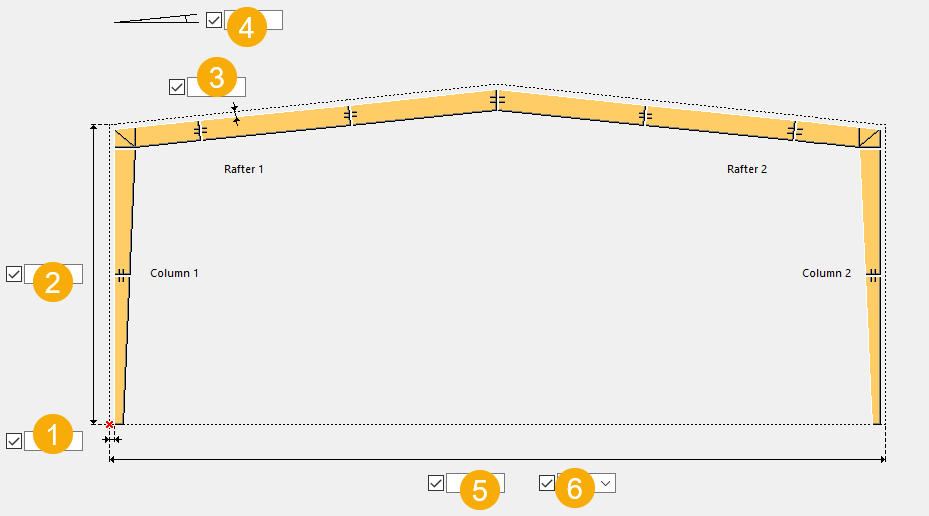

Registerkarte Abbildung

Auf der Registerkarte Abbildung legen Sie die Rahmenabmessungen fest.

Abmessungen/Bemaßungen


	Beschreibung
1	Horizontaler Abstand der Stütze vom Eingabepunkt
2	Stützenhöhe
3	Riegelversatzabstand vom Eingaberahmen
4	Riegelwinkel
5	Rahmenbreite
6	Ausrichtung des Rahmens

Registerkarte Parameter

Auf der Registerkarte Parameter legen Sie die Teileigenschaften fest. Wählen Sie aus, ob die Komponenten aufgelöst werden oder nicht.

Teile


Option	Beschreibung
Stütze 1, Stütze 2	Wählen Sie eine Komponente aus dem Katalog Anwendungen und Komponenten aus. Definieren Sie die Segmente und Längen.
Riegel 1, Riegel 3	Wählen Sie eine Komponente aus dem Katalog Anwendungen und Komponenten aus. Definieren Sie die Segmente und Längen.
Fußplatte Stütze 1, Fußplatte Stütze 2	Wählen Sie eine Komponente aus dem Katalog Anwendungen und Komponenten aus.
Stütze 1 Kniegelenk, Stütze 2 Kniegelenk	Wählen Sie eine Komponente aus dem Katalog Anwendungen und Komponenten aus.
Verjüngender Träger	Wählen Sie eine Komponente aus dem Katalog Anwendungen und Komponenten aus.
