Träger anpassen Typ 2 (49)
Träger anpassen Typ 2 (49) verschweißt einen Träger mit einem weiteren Träger. Sie können den Schnitt des Trägerendes definieren. Mit dieser Verbindung werden gegebenenfalls auch horizontale Steifen erstellt.
Erzeugte Objekte
-
Schnitte zum Formen des Trägerendes
-
Schweißnähte
-
Steifen (4), optional
Verwendung
|
Situation |
Beschreibung |
|---|---|
|
|
Ein an einen Träger geschweißter Träger. Ausgeklinkte Unterseite des Nebenträgerstegs. |
Bevor Sie beginnen
Erstellen Sie zwei Träger.
Auswahlreihenfolge
- Wählen Sie das Hauptteil aus (Träger).
- Wählen Sie das Nebenteil aus (zu schneidender Träger).
Bei Auswahl des Nebenteils wird die Verbindung automatisch erstellt.
Registerkarte Abbildung
Auf der Registerkarte Abbildung können Sie die Geometrie der Verbindung festlegen.

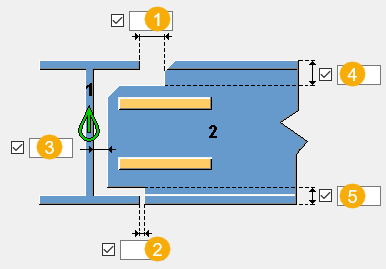

Abmessungen
| Beschreibung | Standard | |
|---|---|---|
| 1 |
Horizontaler Abstand zwischen dem Hauptteil und den oberen Flanschen des Nebenteils. |
0 mm |
| 2 |
Horizontale Toleranz des unteren Flanschs zwischen dem Hauptteil und den unteren Flanschen des Nebenteils. |
0 mm |
| 3 |
Horizontaler Stegabstand zwischen dem Steg des Hauptteils und dem Steg des Nebenteils. |
0 mm |
|
4 |
Vertikaler Abstand oberer Steg. Vertikaler Abstand zwischen der Oberkante des Nebenteils und der Oberseite des Stegs. |
|
|
5 |
Vertikaler Abstand unterer Steg. Vertikaler Abstand zwischen der Unterkante des Nebenteils und der Unterseite des Stegs. |

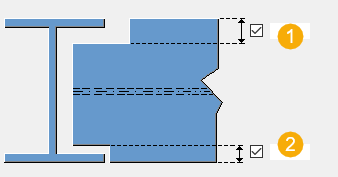

Ausklinkungsmaße Nebenträgerflansch
| Beschreibung | |
|---|---|
| 1 |
Ausklinkungsmaße des oberen oder unteren Nebenträgerflanschs, wenn der Nebenträger, wie im unteren Bild gezeigt, gedreht wird.
|
| 2 |
Ausklinkungsmaße des oberen oder unteren Nebenträgerflanschs, wenn der Nebenträger, wie im unteren Bild gezeigt, gedreht wird.
|
Registerkarte Teile
| Option | Beschreibung | Standard |
|---|---|---|
| Obere/Untere Steifen | Dicke, Breite und Höhe der Steifen. | Die Standarddicke ist gleich der Dicke des oberen/unteren Trägerflanschs. Die Standardbreite ist 0.5*(Stegbreite des oberen/unteren Flanschs). Die Standardlänge (Höhe) beträgt 300 mm. |
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Pos. Nr. |
Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können. |
Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter festgelegt. |
|
Material |
Material. |
Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter festgelegt. |
|
Name |
Name, der in Zeichnungen und Listen angezeigt wird. |
Registerkarte Parameter

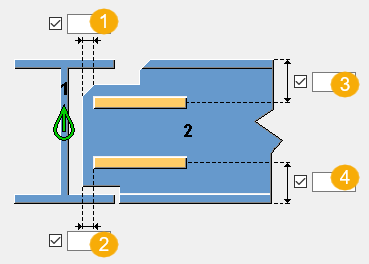

Lage der Steifenmaße
|
Beschreibung |
Standard | |
|---|---|---|
|
1 |
Horizontaler Abstand der oberen Steife vom Trägerende. |
0 mm |
|
2 |
Horizontaler Abstand der unteren Steife vom Trägerende. |
0 mm |
|
3 |
Vertikaler Abstand der oberen Versteifung vom oberen Flansch. |
Höhe Nebenträger / 4 |
| 4 |
Vertikaler Abstand der unteren Versteifung vom unteren Flansch. |
Höhe Nebenträger / 4 |
Eckschnittmaße des Nebenträgers
| Beschreibung | Standard | |
|---|---|---|
| 1 |
Eckschnittmaße oberer Steg. |
0 mm |
| 2 |
Eckschnittmaße unterer Steg. |
0 mm |
|
3 |
Eckschnittmaße oberer Flansch. |
0 mm |
|
4 |
Eckschnittmaße unterer Flansch. |
0 mm |
Registerkarte Allgemein
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Registerkarte Entwurf
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Registerkarte Berechnung
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Schweißnähte
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
