Eigenschaftensätzen für den IFC-Export ändern

Tekla Structures
Geändert: 6 März 2025
2025
Tekla Structures

Eigenschaftensätzen für den IFC-Export ändern

Liefert der IFC-Export nicht die erwarteten Ergebnisse, können Sie die Definition des Eigenschaftensatzes in den aktuellen IFC-Eigenschaftensatz-Konfigurationsdateien ändern.

Beim Exportieren einer IFC-Datei exportiert Tekla Structures die Eigenschaftensätze mit den exportierten IFC-Entitäten anhand der von Ihnen in der Liste Eigenschaftensätze ausgewählten Konfigurationsdatei. Die Liste der Konfigurationsdateien umfasst vordefinierte Dateien Ihrer Umgebungsordner und Dateien, die im aktuellen Modellordner unter \AdditionalPsets gespeichert sind.

Sie können auch eine neue Eigenschaftensatz-Konfigurationsdatei erstellen. Genaueres zum Erstellen einer benutzerdefinierten IFC-Eigenschaftensatz-Konfigurationsdatei finden Sie unter Neue Eigenschaftensätze für IFC-Export erstellen.

Im Dialogfeld Eigenschaftensatz-Definitionen können die für den IFC-Export erforderlichen Eigenschaftensätze hinzugefügt und geändert werden. Neben Änderungen an aktuellen Eigenschaftensätzen können Sie Folgendes tun:

  • Eigenschaften in einem Eigenschaftensatz ändern
  • buildingSMART-Eigenschaftensätze hinzufügen
  • Eigenschaftensätze oder Eigenschaften einbeziehen oder ausschließen

(1) Name der ausgewählten Eigenschaftensatz-Konfigurationsdatei. In der Liste werden alle verfügbaren Konfigurationsdateien aufgeführt, die in Umgebungsordnern gespeichert sind. Wählen Sie dort die gewünschte Datei aus. Nach dem Auswählen wird die Datei automatisch geladen.

Nach Hinzufügen oder Ändern der Eigenschaftensätze speichern Sie die Änderungen mit der Schaltfläche Speichern in der Konfigurationsdatei. Sie können auch einen neuen Namen für die Konfigurationsdatei angeben und die Datei speichern. Neue und geänderte Konfigurationsdateien werden im aktuellen Modellordner unter \AdditionalPsets gespeichert. Konfigurationsdateien können auch aus folgenden Ordnern gelesen werden:

XS_FIRM

XS_PROJECT

XS_SYSTEM

Zum Erstellen einer neuen Konfigurationsdatei können Sie mit der Schaltfläche den Inhalt der angezeigten Konfigurationsdatei bereinigen.

(2) Um in der Liste nur die anhand der Kontrollkästchen Einschließen ausgewählten Eigenschaftensätze und Eigenschaften anzuzeigen, wählen Sie Nur Einbezogene anzeigen.

(3) Eigenschaftensätze der aktuellen Konfigurationsdatei. Eigenschaftensätze können in der Liste nach oben oder nach unten gezogen werden.

(4) Suchen nach einem bestimmten Eigenschaftensatz. Die Liste der Eigenschaftensätze ist gegebenenfalls sehr lang. Dann ist es gegebenenfalls äußerst praktisch, nach einen bestimmten Eigenschaftensatz suchen und auszuwählen zu können.

(5) Nur die Eigenschaftensätze für die ausgewählten IFC-Entitäten anzeigen.

(6) Nur die Eigenschaftensätze für die ausgewählten IFC-Versionen anzeigen.

(7) Zum Exportieren aller Eigenschaftensätze und Eigenschaften der Liste aktivieren Sie das Kontrollkästchen Einschließen in der Titelzeile für den Eigenschaftensatz oder den Eigenschaftenabschnitt. Um nur die erforderlichen Eigenschaftensätze und Eigenschaften für bestimmte Exportzwecke zu exportieren, aktivieren Sie das Kontrollkästchen neben dem jeweiligen Eigenschaftensatz oder der jeweiligen Eigenschaft.

(8) Durch Filtern können Sie weiter eingrenzen, für welche Objekte der Eigenschaftensatz exportiert werden soll. Grenzen Sie beispielsweise mit einem Filter ein, für welche IfcBeam-Objekte der Eigenschaftensatz exportiert werden soll, z. B. nur für Stahlträger.

(9) Befehlsschaltflächen für die Arbeit mit Eigenschaftensätzen:

buildingSMART-Eigenschaftensätze hinzufügen. Bei Eigenschaftensätzen, die mit Pset_ oder Qto_ beginnen, handelt es sich um buildingSMART-Eigenschaftensätze. Die buildingSMART-Eigenschaftensätze sind geschützt. Die IFC-Entitäten, mit denen sie exportiert werden, können nicht geändert und die enthaltenen Eigenschaftennamen nicht bearbeitet werden. Sie können jedoch die Eigenschaften in buildingSMART-Eigenschaftensätzen bearbeiten und auswählen, die einbezogen oder ausgeschlossen werden sollen.

Einen Eigenschaftensatz hinzufügen

Den ausgewählten Eigenschaftensatz bearbeiten

Den ausgewählten Eigenschaftensätze löschen

Den ausgewählten Eigenschaftensatz duplizieren. Dann können Sie den Eigenschaftensatz ändern, damit beispielsweise zwar die Eigenschaften gleich, die Filterkriterien jedoch unterschiedlich sind.

(10) Eigenschaften des ausgewählten Eigenschaftensatzes. Die Eigenschaften können in der Liste nach oben oder nach unten gezogen werden.

(11) Zum Vergrößern des Abschnitts des Eigenschaftensatzes oder der Eigenschaft kann die Trennlinie im Dialogfeld nach oben oder nach unten gezogen werden.

(12) Befehlsschaltflächen für die Arbeit mit Eigenschaften:

Dem ausgewählten Eigenschaftensatz eine Eigenschaft hinzufügen.

Die ausgewählte Eigenschaft bearbeiten

Die ausgewählte Eigenschaft aus dem ausgewählten Eigenschaftensatz löschen

Einen Eigenschaftensatz ändern

Die vorhandenen Eigenschaftensätze können geändert werden.

Die buildingSMART-Eigenschaftensätze (die mit den Präfixen Pset_ oder Qto_ beginnen) sind geschützt und können nicht geändert werden. Sie können jedoch in buildingSMART-Eigenschaftensätzen enthaltene Eigenschaften ausschließen (siehe Abschnitt „Eigenschaftensätze oder Eigenschaften ändern“ unten.

  1. Klicken Sie im Menü Datei auf Exportieren > IFC oder Exportieren > IFC4.
  2. Aus der Liste Eigenschaftensätze wählen Sie einen vorhandenen Eigenschaftensatz aus und klickenauf die Schaltfläche Bearbeiten.

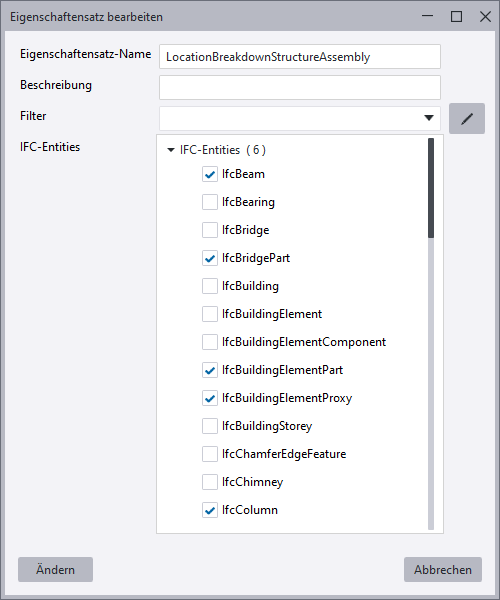

  3. Im Dialogfeld Eigenschaftensatz-Definitionen wählen Sie einen Eigenschaftensatz aus und klicken rechts auf Ausgewählten Eigenschaftensatz ändern.
  4. Name und Beschreibung des Eigenschaftensatzes ändern.

    Der Name des Eigenschaftssatzes kann einen beliebigen Text enthalten, einschließlich Leerzeichen. Beginnen Sie den Namen des Eigenschaftensatzes nicht mit den Präfixen Pset_ oder Qto_. Diese sind den buildingSMART-Eigenschaftensätzen vorbehalten.

  5. Ändern Sie die enthaltenen IFC-Entitäten: Wählen Sie neue Entitäten aus oder bereinigen Sie die Auswahl der Entitäten, die nicht in den Eigenschaftensatz einbezogen werden sollen.
  6. Mit einem Filter können Sie weiter eingrenzen, für welche Objekte der Eigenschaftensatz exportiert werden soll.

    Sie können beispielsweise mit einem Filter eingrenzen, für welche IfcBeam-Objekte der Eigenschaftensatz exportiert werden soll, z. B. nur für Stahlträger.

    Sie haben folgende Möglichkeiten:

    • Wählen Sie aus der Filterliste einen vorhandenen Filter aus.
    • Zum Spezifizieren eines neuen Filters klicken Sie auf die Schaltfläche Anzeigefilter. Erstellen Sie im Objektgruppe – Export der IFC-Eigenschaft Dialogfeld einen Filter, setzen Sie den Filtertyp auf IFC-Eigenschaftenexport und speichern Sie diesen.
  7. Zum Speichern des geänderten Eigenschaftensatzes klicken Sie auf Ändern.
  8. Zum Speichern der Änderungen in der Eigenschaftensatz-Konfigurationsdatei klicken Sie auf Speichern.

    Neue und geänderte Konfigurationsdateien werden im aktuellen Modellordner unter \AdditionalPsets gespeichert. Konfigurationsdateien können auch aus folgenden Ordnern gelesen werden:

    XS_FIRM

    XS_PROJECT

    XS_SYSTEM

Genaueres zum Hinzufügen neuer Eigenschaftensätze zu einer Konfigurationsdatei finden Sie unter Neue Eigenschaftensätze für den IFC-Export erstellen.

Eigenschaften in einem Eigenschaftensatz ändern

Die Eigenschaften eines vorhandenen Eigenschaftensatzes können geändert werden. Sie können auch die Eigenschaften in buildingSMART-Eigenschaftensätzen ändern.
  1. Öffnen Sie im Eigenschaftensatz-Definitionen Dialogfeld eine Eigenschaftensatz-Konfigurationsdatei.
  2. Wählen Sie aus der Eigenschaftensatzliste einen Eigenschaftensatz dann eine Eigenschaft aus der Eigenschaftenliste aus.
  3. Klicken Sie auf die Schaltfläche Ausgewählte Eigenschaft ändern.
  4. Ändern Sie die Eigenschaft.
    Sie können den Namen und den Typ der Eigenschaft ändern. Weitere Informationen zu den Typen und anderen Eigenschaften finden Sie unter Neue Eigenschaftensätze für IFC-Export erstellen.
  5. Klicken Sie auf Ändern.
  6. Zum Speichern der Änderungen in der Eigenschaftensatz-Konfigurationsdatei klicken Sie auf Speichern.

Einen buildingSMART-Eigenschaftensatz hinzufügen

buildingSMART-Eigenschaftensätze können Eigenschaftensatz-Konfigurationsdateien hinzugefügt werden.

  1. Öffnen Sie im Eigenschaftensatz-Definitionen Dialogfeld die Eigenschaftensatz-Konfigurationsdatei, in der Sie buildingSMART-Eigenschaftensätze hinzufügen möchten.
  2. Klicken Sie rechts auf die Schaltfläche buildingSMART-Eigenschaftssätze importieren.
  3. Wählen Sie den hinzuzufügenden Eigenschaftensatz aus. Aktivieren Sie dazu das Import Kontrollkästchen neben dem Eigenschaftensatz.
    Über das Feld Suchen können Sie nach Eigenschaftensätzen suchen. Sie können die Anzahl der angezeigten Eigenschaftensätze auch durch Auswählen der gewünschten Eigenschaftensatzkategorien, IFC-Entitäten oder IFC-Versionen eingrenzen.
  4. Klicken Sie auf Import.
    Die ausgewählten buildingSMART-Eigenschaftensätze werden der Eigenscahftensatzliste hinzugefügt. Die buildingSMART-Eigenschaftensätze sind geschützt und können nicht bearbeitet werden. Sie können jedoch überflüssige buildingSMART-Eigenschaftensätze vom Export ausschließen und zugeordnete Tekla-Eigenschaften ändern und bearbeiten.
  5. Zum Speichern der Änderungen in der Eigenschaftensatz-Konfigurationsdatei klicken Sie auf Speichern.

Eigenschaftensätze oder Eigenschaften einbeziehen oder ausschließen

Ein Eigenschaftensatz oder eine Eigenschaft kann zwar in der Konfigurationsdatei erhalten bleiben, vom Export jedoch ausgeschlossen werden.

Sie können auch buildingSMART-Eigeschaftensätze und -Eigenschaften ausschließen.

  1. Klicken Sie im Menü Datei auf Exportieren > IFC oder Exportieren > IFC4.
  2. Aus der Liste Eigenschaftensätze wählen Sie einen vorhandenen Eigenschaftensatz aus und klickenauf die Schaltfläche Bearbeiten.
  3. Sie haben folgende Möglichkeiten:
    • Um alle Eigenschaftensätze in der Liste zu exportieren, aktivieren Sie das Einschließen Kontrollkästchen in der Titelzeile des Eigenschaftensatzabschnitts.
    • Um alle Eigenschaften für den ausgewählten Eigenschaftensatz zu exportieren, aktivieren Sie das Einschließen Kontrollkästchen in der Titelzeile des Eigenschaftenabschnitts.
    • Um nur die benötigten Eigenschaftensätze zu exportieren, aktivieren Sie die Kontrollkästchen neben den Eigenschaftensätzen.

    • Um nur die Eigenschaften zu exportieren, die für den ausgewählten Eigenschaftensatz benötigt werden, aktivieren Sie die Kontrollkästchen neben den Eigenschaften.

  4. Zum Speichern der Änderungen in der Eigenschaftensatz-Konfigurationsdatei klicken Sie auf Speichern.
