Kopieren Sie Objekte mit Hilfe des Linienraster-Tools.

Verwenden Sie das Linienraster-Tool, um ausgewählte Objekte in mehrere Richtungen in festgelegten Intervallen bzw. Abständen linear zu kopieren. Tekla Structures prüft nicht auf Duplikate, wenn Sie Objekte mithilfe dieser Methode kopieren.

Verwendung des Linienraster-Tools

Klicken Sie auf die Schaltfläche Anwendungen und Komponenten im Seitenbereich, um den Katalog Anwendungen und Komponenten zu öffnen.
Suchen Sie das Linienraster-Tool, und doppelklicken Sie zum Öffnen.
Wählen Sie Kopieren aus. Es gibt folgende Optionen:
- Ausgewählte Objekte

  Das ist die Standardeinstellung. Nur die ausgewählten Objekte werden kopiert.
- Alle zugehörigen Objekte

  Ausgewählte Objekte und alle Objekte, die mit diesen verknüpft sind, werden kopiert. Das sind zum Beispiel Schnitte und Anpassteile eines Teils.
- Erweitert

  Diese Option ähnelt Alle zugehörigen Objekte, funktioniert aber besser mit Änderungen. Ein Beispiel dafür sind Treppen mit an Stufen geschweißten Pfosten, bei denen Sie den Abstand zwischen Stufen ändern.
Wählen Sie Kopier Ursprung aus. Es gibt folgende Optionen:
- Zu kopierende Objekte

  Das ist die Standardeinstellung. Kopien werden in relativ zu den Eingabeobjekten erstellt.
- Ursprung

  Kopien werden relativ zum eingegebenen Ursprung erstellt.
Definieren Sie die Einstellungen.
Wählen Sie die zu kopierenden Objekte aus.
Klicken Sie auf OK, um das Dialogfeld zu schließen.

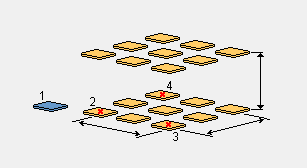

Drücken Sie die mittlere Maustaste.
Picken Sie den Ursprung.
Picken Sie die X-Achsenrichtung.
Picken Sie die Y-Achsenrichtung.

Die ausgewählten Objekte werden kopiert.

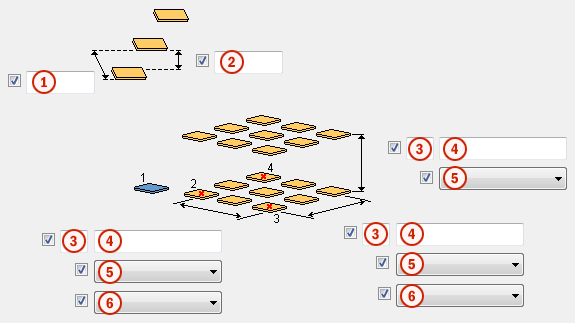

Definieren der Einstellungen


1	Versatz entlang der Y-Achse. Der Standardwert lautet 0 mm.
2	Versatz entlang der Z-Achse. Der Standardwert lautet 0 mm.
3	Anzahl der Kopien. Der Standardwert lautet 0. Wenn Sie diese Eingabe leer lassen, wird die Anzahl der Kopien aus dem Feld Abstand zwischen Kopien übernommen.
4	Abstand zwischen Kopien. Der Standardwert lautet 0 mm. Verwenden Sie Leerzeichen, um die Werte voneinander zu trennen. Geben Sie für jeden Abstand zwischen Kopien einen Wert ein. Diese Option ist nicht verfügbar, wenn Sie die Abstandsoption Gleich auswählen.
5	Kopierrichtung. Es gibt folgende Optionen: Normal (Standard) Die Abstände werden vom Ursprung in positiver Richtung entlang der Achse berechnet. Umgekehrt Die Abstände werden vom Ursprung in negativer Richtung entlang der Achse berechnet. Zentriert Kopien werden im Ursprung zentriert. Spiegeln Die Abstandswerte werden vom Ursprung sowohl in positiver als auch in negativer Richtung berechnet. Durch das gespiegelte Kopieren wird die doppelte Anzahl an Kopien erstellt.
6	Abstandsoption. Es gibt folgende Optionen: Gleich (Standard) Kopien werden gleichmäßig entlang der X- oder Y-Achse verteilt. Spezifiziert Kopien werden anhand der angegebenen Anzahl und Abstände erstellt.
