Versionskontrolle von Zeichnungen

Die Versionskontrolle ist für alle Zeichnungstypen verfügbar und ermöglicht es Ihnen, den Stand einer Zeichnung in einem bestimmten Stadium zu überprüfen. Sie können verschiedene Versionen derselben Zeichnung auflisten, Zeichnungsversionen öffnen, Schnappschüsse davon anzeigen und die aktuelle Zeichnungsversion ändern. Sie können Zeichnungsversionen in anderen Modellen und gelöschte Zeichnungsversionen, die in Dokument-Manager nicht mehr verfügbar sind, auflisten. Sie können auch eine gelöschte Übersichtszeichnung als neue Zeichnung öffnen.

Das Auflisten von Zeichnungsversionen ist nützlich, wenn Sie aus irgendeinem Grund zu einer älteren Version der Zeichnung zurückkehren möchten. Die Versionskontrolle ist auch unter Tekla Model Sharing verfügbar. Dadurch können Sie unbeabsichtigte Änderungen an Zeichnungen nun besser kontrollieren und die Version wiederherstellen, die den korrekten Inhalt hat.

Bei jedem Speichern einer Zeichnung wird eine neue Version der Zeichnung als .dg-Datei gespeichert.

Die erweiterte Option XS_DELETE_UNNECESSARY_DG_FILES bestimmt, ob die unnötigen Zeichnungsdateien (.dg Dateien) automatisch gelöscht werden. Um Zeichnungsdateien, die nicht mehr verwendet werden, automatisch zu löschen, stellen Sie XS_DELETE_UNNECESSARY_DG_FILES auf TRUE ein.

Die erweiterte Option XS_DELETE_UNNECESSARY_DG_FILES_SAFETY_PERIOD legt fest, wie lange die Zeichnungsdateien aufbewahrt werden, bevor sie gelöscht werden. In der Vorgabe sind es 7 Tage. Das bedeutet, dass nach 7 Tagen die nicht verwendeten Zeichnungsdateien gelöscht werden, wenn die erweiterte Option XS_DELETE_UNNECESSARY_DG_FILES auf TRUE eingestellt ist.

Wenn Sie alle Zeichnungsversionen beibehalten möchten, stellen Sie XS_DELETE_UNNECESSARY_DG_FILES auf FALSE ein.
Beachten Sie, dass Speichern unter nicht immer den erforderlichen Zeichnungsverlauf enthält und die Zeichnungsaktualisierung fehlschlagen kann.

Öffnen Sie die Liste mit Zeichnungsversionen

Um die verschiedenen Versionen einer Zeichnung im aktuellen Modell aufzulisten, klicken Sie auf der Registerkarte Zeichnungen & Listen auf Dokument-Manager, wählen eine Zeichnung aus der Liste aus, und klicken unten auf die Schaltfläche Zeichnungsversionen.

Die aktuelle Zeichnungsversion ist fett ausgezeichnet.

Der Schnappschuss der Zeichnung wird in einem separaten Fenster angezeigt. Standardmäßig wird beim Speichern einer Zeichnung automatisch ein Schnappschuss erstellt. Die erweiterte Option zur Kontrolle automatisch gespeicherter Schnappschüsse lautet XS_DRAWING_SNAPSHOT_CREATION.

Schnappschüsse werden bei der Zeichnungserstellung nicht erzeugt, wenn die erweiterte Option XS_CREATE_SNAPSHOT_ON_DRAWING_CREATION auf FALSE eingestellt ist. Wenn Sie eine Zeichnung öffnen und speichern, erhalten Sie einen Schnappschuss, sofern XS_DRAWING_SNAPSHOT_CREATION auf TRUE eingestellt ist.
Um alle Zeichnungen und deren Versionen für ein Modell aufzulisten – auch die gelöschten Zeichnungen –, wechseln Sie in den Dokument-Manager, und klicken Sie auf Zeichnungsversionen, ohne eine Zeichnung aus der Liste Dokument-Manager auszuwählen. In diesem Dialogfeld Zeichnungsversionen können Sie die Zeichnungsversionen sehen, gelöschte Übersichtszeichnungsversionen als neue Übersichtszeichnungen öffnen, die verschiedenen Versionen öffnen und deren Schnappschüsse anzeigen.

Vorteile von Zeichnungsversionen


Ziel	Vorgehensweise

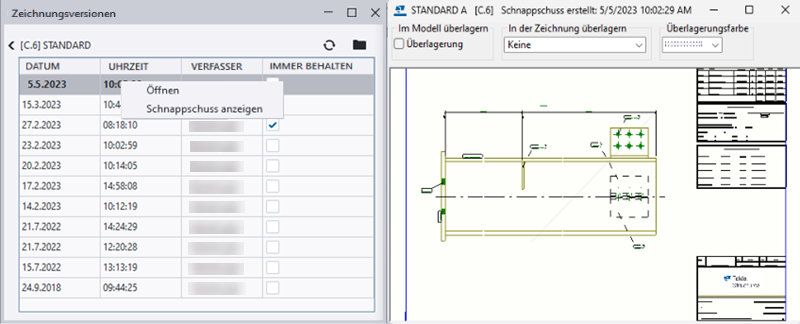

Öffnen Sie eine Zeichnungsversion	Wählen Sie eine Zeichnung aus der Liste Dokument-Manager aus, und klicken Sie unten auf die Schaltfläche Zeichnungsversionen. Klicken Sie mit der rechten Maustaste auf eine Zeichnungsversion. Wählen Sie Öffnen aus.
Schnappschuss für eine Zeichnungsversion anzeigen	Wählen Sie eine Zeichnung aus der Liste Dokument-Manager aus, und klicken Sie unten auf die Schaltfläche Zeichnungsversionen. Klicken Sie mit der rechten Maustaste auf eine Zeichnungsversion. Wählen Sie Schnappschuss anzeigen aus.
Speichern einer anderen Zeichnungsversion als aktuelle Version	Wählen Sie eine Zeichnung aus der Liste Dokument-Manager aus, und klicken Sie unten auf die Schaltfläche Zeichnungsversionen. Öffnen Sie eine andere Version der Zeichnung. Schließen Sie die Zeichnungsversion. Beantworten Sie die Frage Möchten Sie die gemachten Änderungen in der Zeichnung speichern? mit Ja. Dadurch wird die Zeichnungsversion zur aktuellen Zeichnungsversion.
Öffnen einer gelöschten Übersichtszeichnungsversion als neue Übersichtszeichnung	Klicken Sie auf die Schaltfläche Zeichnungsversionen, ohne eine Zeichnung aus der Liste Dokument-Manager auszuwählen. Nach Auswahl einer gelöschten Übersichtszeichnungsversion aus der Liste rechts im Dialogfeld Zeichnungsversionen drücken Sie die rechte Maustaste und wählen Als neu öffnen aus.
Anzeigen von Zeichnungsversionen von einem anderen Modell	Klicken Sie auf die Schaltfläche Zeichnungsversionen, ohne eine Zeichnung aus der Liste Dokument-Manager auszuwählen. Die Zeichnungen im aktuellen Modell werden aufgelistet. Navigieren Sie in der oberen linken Ecke zum Ordner des anderen Modells, und klicken Sie auf Ordner auswählen. Die Zeichnungen im anderen Modell werden links, ihre Versionen rechts aufgelistet.

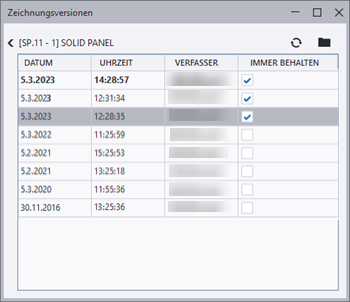

Die ausgewählten Zeichnungsversionen behalten	Da Zeichnungsversionen so definiert werden können, dass sie automatisch entfernt werden, möchten Sie vielleicht einige Versionen vor dem Entfernen schützen. Wählen Sie eine Zeichnung aus der Liste Dokument-Manager aus, und klicken Sie unten auf die Schaltfläche Zeichnungsversionen. Aktivieren Sie das Kontrollkästchen in der Spalte Immer behalten neben der vor dem Entfernen schützenden Zeichnungsversion.

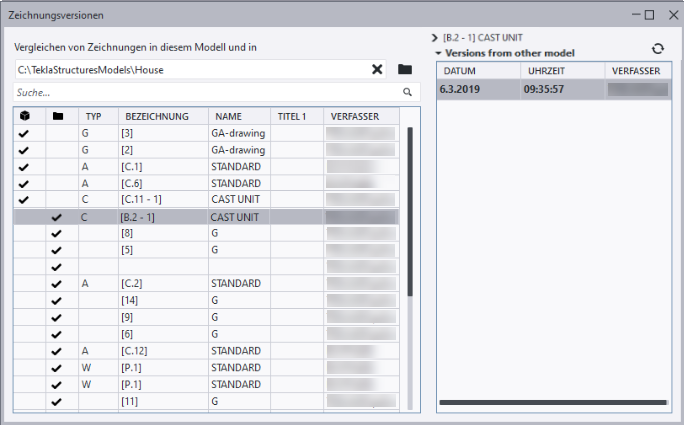

Im Folgenden finden Sie ein Beispiel für den Vergleich von Zeichnungen in zwei Modellen: im aktuellen Modell und im Modell, das Sie in der oberen linken Ecke des Dialogfelds Zeichnungsversionen auswählen. Im Dialogfeld können Sie deutlich sehen, welche Zeichnungen in welchem Modell sind. Die Zeichnungsversionen werden rechts aufgelistet.

Zeichnungsversionen in Tekla Model Sharing

Wenn in Tekla Model Sharing Benutzer dieselbe Zeichnung in ihren lokalen Modellversionen ändern und ein Benutzer rausschreibt, zeigt die Änderungsliste beim Einlesen einen Konflikt in den lokalen Modellversionen der anderen Benutzer an.

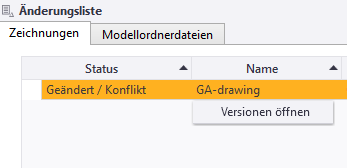

Sie können das Dialogfeld Zeichnungsversionen aus der Änderungsliste heraus öffnen. Wählen Sie die geänderte Zeichnung aus, und wählen Sie im Kontextmenü (Rechtsklick) den Eintrag Versionen öffnen aus, um die Zeichnungsversionen und die Änderungen an der Zeichnung anzuzeigen.
Um die Anzahl von Zeichnungsdateien überschaubar zu halten, verwenden Sie die erweiterten Optionen XS_DELETE_UNNECESSARY_DG_FILES und XS_DELETE_UNNECESSARY_DG_FILES_SAFETY_PERIOD.
Wenn Sie einige der Zeichnungsversionen vor dem automatischen Entfernen schützen wollen, wenn XS_DELETE_UNNECESSARY_DG_FILES auf TRUE eingestellt ist, verwenden Sie das Kontrollkästchen Immer behalten im Dialogfeld Zeichnungsversionen. Stellen Sie die Option Immer behalten für jede Zeichnungsversion, die Sie behalten möchten, einzeln ein, indem Sie das entsprechende Kontrollkästchen aktivieren.
