Ebenenattribute zu den automatischen Bezeichnungen hinzufügen

Tekla Structures
Geändert: 30 Okt. 2025
2025
Tekla Structures

Ebenenattribute zu den automatischen Bezeichnungen hinzufügen

Sie können Ebenenattribute wie TOP_LEVEL, BOTTOM_LEVEL, ASSEMBLY_TOP_LEVEL, ASSEMBLY_BOTTOM_LEVEL und ASSEMBLY.MAIN_PART.TOP_LEVEL in Teilbezeichnungen als benutzerdefinierte Attribute einfügen.

Die Höhenattribute lesen das Bemaßungsformat aus der Datei MarkDimensionFormat.dim. Zum Ändern des Bemaßungsformats für eine Bemaßungsregel ändern Sie in einer geöffneten Zeichnung das Bemaßungsformat im Eigenschaftenbereich Bemaßungseigenschaften, speichern die Bemaßungseigenschaften und laden die geänderten Bemaßungseigenschaften in die Bemaßungsregel zum Erstellen der Bemaßungen in einer Ansicht.

Sie können Ebenenattribute in automatischen und manuellen Bezeichnungen hinzufügen.

Zum Ändern des Bemaßungsformats und Hinzufügen von Höhenattributen gehen Sie folgendermaßen vor:

  1. In einer geöffneten Zeichnung öffnen Sie durch Klicken auf den Eigenschaftenbereich und wählen aus der Objektliste des Eigenschaftenbereichs Lineares Maß aus.
  2. Wählen Sie aus der Liste Eigenschaftendatei oben MarkDimensionFormat aus.
  3. Ändern Sie Einheit, Genauigkeit und Format nach Belieben.

  4. Speichern Sie durch Klicken auf Speichern die Änderungen in der Datei MarkDimensionFormat.
  5. Klicken Sie auf der Registerkarte Zeichnungen & Listen auf Zeichnungs­eigenschaften, und wählen Sie den Zeichnungstyp aus.
  6. Laden Sie Zeichnungseigenschaften, die den benötigten möglichst gut entsprechen.
  7. Klicken Sie in der Optionsstruktur links auf Ansicht erstellen, wählen Sie die Ansicht und die Eigenschaften aus, die Sie ändern möchten, und klicken Sie auf Ansichtseigenschaften.
  8. Klicken Sie auf TeilbezeichnungTeilebezeichnung.
  9. Doppelklicken Sie in den Teilebezeichnungseigenschaften auf das Benutzerdefinierte Attribute Element, um es der Bezeichnung hinzuzufügen.
  10. Geben Sie den Attributnamen in das Bezeichnungsinhalt - Benutzerdefinierte Attribute Dialogfeld ein.
    bzw. Folgendes:

    ASSEMBLY.MAIN_PART.TOP_LEVEL.

  11. Klicken Sie in der Optionsstruktur auf Bemaßung.
  12. Wählen Sie eine Bemaßungsregel aus der Liste aus, und klicken Sie auf Regel bearbeiten.
  13. Wählen Sie MarkDimensionFormat aus der Liste Bemaßungseigenschaften aus.
  14. Speichern Sie die Bemaßungsregel, indem Sie auf Speichern klicken, und klicken Sie auf Schließen.
  15. Speichern Sie die Ansichtseigenschaften durch Klicken auf Speichern.
  16. Klicken Sie zum Speichern der Zeichnungseigenschaften auf Speichern und dann zum Erstellen der Zeichnung auf OK.

Beispiel

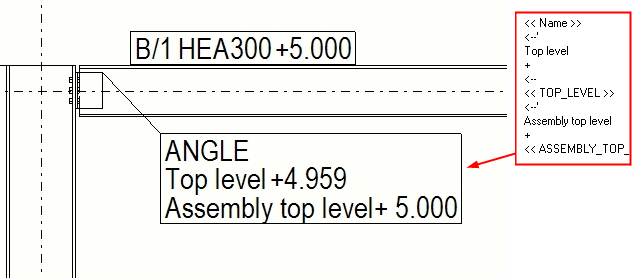

Im folgenden Beispiel wurden TOP_LEVEL und ASSEMBLY_TOP_LEVEL in die Bezeichnung eingefügt.

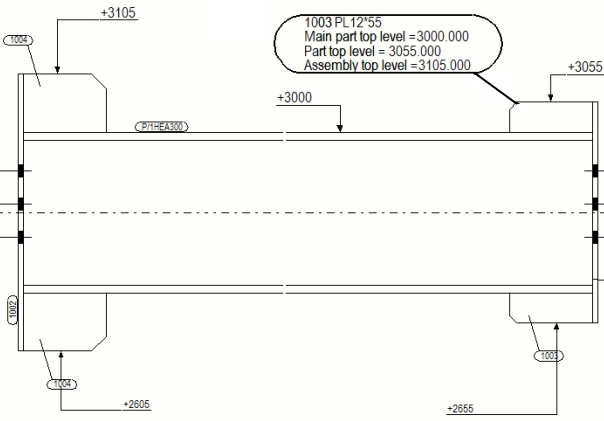

Im folgenden Beispiel wurden die Höhe der Oberkante des Teils selbst (TOP_LEVEL), die Höhe der Oberkante der Baugruppe (ASSEMBLY_TOP_LEVEL) und die Höhe der Oberkante des Baugruppenhauptteils (ASSEMBLY.MAIN_PART.TOP_LEVEL) in die Bezeichnung eingefügt.

Unterschied zwischen dem Standardformat der Ebenenattribute und den Formaten mit _GLOBAL, _UNFORMATTED, _BASEPOINT und _PROJECT

Das grundlegende Format enthält ein Ebenenattribut mit den Ebenendaten in Bezug auf den Modellursprung. Einheit und Genauigkeit stammen aus der Bemaßungseigenschaftsdatei MarkDimensionFormat.dim.

_GLOBAL: Gibt die Höheninformationen nach globaler Achse zurück. Mit TOP_LEVEL_GLOBAL werden beispielsweise die Ebenendaten für Oben in Bezug auf die globale Achse abgerufen. Einheit und Genauigkeit stammen aus der Bemaßungseigenschaftsdatei MarkDimensionFormat.dim.

_UNFORMATTED: Gibt die Höhe als Länge in mm zurück. Sie können sie formatieren und in eine Formel in einer Vorlage aufnehmen. Mit TOP_LEVEL_UNFORMATTED werden beispielsweise die Ebenendaten für Oben in Bezug auf den Modellursprung als Länge in mm abgerufen.

_BASEPOINT: Gibt die Höheninformationen relativ zum in der Ansicht ausgewählten Basispunkt an. Mit TOP_LEVEL_BASEPOINT wird beispielsweise die Ebene der Oberkante von Einzelteilen, Bauteilen, Baugruppen, Verbindungsteilen oder Betonierteilen in Bezug auf den jeweiligen in der Ansicht ausgewählten Basispunkt abgerufen. Einheit und Genauigkeit stammen aus der Bemaßungseigenschaftendatei MarkDimensionFormat.dim.

_PROJECT: Gibt die Ebeneninformationen relativ zum Basispunkt an, der als Projektbasispunkt ausgewählt wurde. Mit TOP_LEVEL_PROJECT wird beispielsweise die Ebene der Oberkante von Einzelteilen, Bauteilen, Baugruppen, Verbindungsteilen oder Betonierteilen in Bezug auf den als Projektbasispunkt ausgewählten Basispunkt abgerufen. Einheit und Genauigkeit stammen aus der Bemaßungseigenschaftendatei MarkDimensionFormat.dim.
