Einheiteneinstellungen für Bezeichnungen ändern

Tekla Structures verwendet die Attributdatei contentattributes_global.lst zum Einstellen der Standardeinheiteneinstellungen zahlreicher Bezeichnungselemente. In dieser Datei werden zum Beispiel die verwendete Einheit und die Anzahl an Dezimalstellen definiert. Einheit und Format der Längen-, Höhen-, Durchmesser- und Abstandselemente können Sie im Dialogfeld für die Eigenschaften von Bezeichnungen, assoziativen Texten und Maßbezeichnungen ändern. Sie können die Einheit auch ändern, indem Sie individuelle Einstellungen am Ende der Datei contentattributes.lst hinzufügen.

Die Datei contentattributes_global.lst definiert zudem Standardwerte für Attribute in Vorlagen, die im Vorlagen-Editor erstellt wurden.

Wenn Sie die Einheit und das Format ändern, speichern Sie die Änderungen für zukünftige Nutzung bei Bedarf in einer Eigenschaftsdatei.

Warnung:

Die Datei contentattributes_global.lst darf nicht geändert werden.

Für benutzerdefinierte Attribute in Bezeichnungselementen werden die Standard-Einheiteneinstellungen aus der Datei contentattributes_userdefined.lst übernommen. Sie können die Datei contentattributes_userdefined.lst auch zur Konfiguration eigener Einstellungen verwenden. Diese Datei befindet sich standardmäßig unter ..\Program Files\Tekla Structures\<version>\bin\applications\Tekla\Tools\TplEd\settings, was aber je nach Ihrer Umgebung variieren kann. Die Dateien werden in einer bestimmten Suchreihenfolge aus verschiedenen Speicherorten gelesen.

Die Containerdatei contentattributes.lst enthält alle Dateien mit den tatsächlichen Attributdefinitionen. Die Reihenfolge, in der die Dateien in contentattributes.lst einbezogen sind, definiert deren Lesereihenfolge.

Tipp:

Sie können eine Vorlage in die Bezeichnung einfügen, mit der die Einheit und die Anzahl der Dezimalstellen geändert werden. Dies wirkt sich auf alle Zeichnungen aus, die über Bezeichnungen mit der geänderten Vorlage verfügen.

Beispiel 1

Dieses erste Beispiel zeigt, wie Sie die Einheit und das Format eines Längenelements in der Teile-Bezeichnung ändern, Ihre Änderungen in einer Eigenschaftendatei speichern und die Änderungen in einer Teile-Bezeichnung anwenden können.

Doppelklicken Sie auf den Hintergrund einer offenen Zeichnung, um das Dialogfeld Zeichnungseigenschaften zu öffnen.
Klicken Sie auf Teilbezeichnung.
Fügen Sie in der Teilebezeichnung ein Element Länge hinzu.
Wählen Sie Länge aus der Liste Gewählte Elemente aus, und passen Sie die Einheit und das Format nach Bedarf an. Wählen Sie z. B. mm und ###.## aus.

Die Einheiten- und Formateinstellungen sind nur verfügbar, wenn Sie das Element Länge in der Liste Gewählte Elemente auswählen.
Geben Sie in das Feld neben der Schaltfläche Speichern unter einen Namen für die Eigenschaftsdatei ein, und klicken Sie auf Speichern unter.

Nun können Sie diese Datei später laden, wenn Sie die gleiche Einheit und das Format erneut benötigen.
Klicken Sie auf Ändern.

Alle Teile-Bezeichnungen in Ihrer Zeichnung weisen nun die neue Einheit und die Formateinstellungen für das Längenelement auf.

Beispiel 2

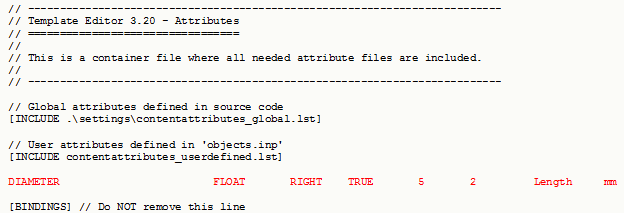

Das zweite Beispiel zeigt eine Situation, in der für ein bestimmtes Projekt bestimmte Einstellungen erforderlich sind. In diesem Fall können Sie contentattributes.lst und contentattributes_global.lst in den Modellordner kopieren und diese individuelle Einstellung am Ende von contentattributes.lst hinzufügen. Das nachfolgende Beispiel zeigt die Dateien für globale Einstellungen und Benutzerattribute ebenso wie die hinzugefügte Einstellung DIAMETER.
