Polyträger in Zeichnungen abwickeln

Nach Erstellen einer Zeichnung können Sie Polyträger und gebogene Bleche in Einzelteilzeichnungen abwickeln. Tekla Structures wickelt die Polyträger entsprechend der Abwicklungsparameter zur Definition der Position der neutralen Achse bei der Abwicklung eines Profils ab.

Hinweise und Beschränkungen

Sie können nur Träger abwickeln, die mit dem Befehl Polyträger erstellt wurden. Sie können keine Träger abwickeln, die mit dem Befehl Gebogener Träger erstellt wurden.
Sie können einen Polyträger nur in einer Ebene abwickeln.
Suchen Sie anhand von Listeneinträgen oder Filtern nach Teilen mit Gewicht Null. Diese Teile können nicht abgewickelt werden.
Überprüfen Sie die Sitzungsprotokolle auf problematische Körper, da diese Teile nicht abgewickelt werden können. Auch die in Tekla Warehouse verfügbaren Erweiterungen zur Erkennung von Körpergeometriefehlern wie Solid Errors Detector können genutzt werden.

Klicken Sie auf der Registerkarte Zeichnungen & Listen auf Zeichnungseigenschaften > Einzelteilzeichnung.
Laden Sie Zeichnungseigenschaften, die den benötigten möglichst gut entsprechen.
Klicken Sie in der Optionsstruktur auf Ansicht erstellen, und öffnen Sie die Registerkarte Attribute.
Abgewickelt ist auf Ja gesetzt.
Klicken Sie auf Speichern, um die Änderungen zu speichern.
Klicken Sie auf OK, und erstellen Sie die Zeichnung.

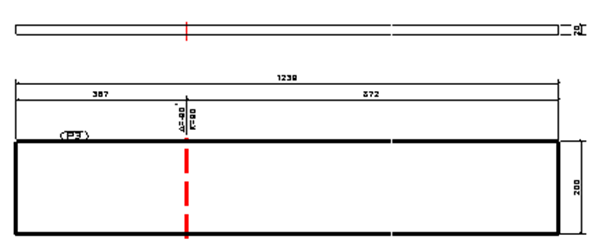

Tekla Structures wickelt den Polyträger in der Einzelteilzeichnung ab.

Anmerkung:
Die Einstellung Abgewickelt im Eigenschaftendialogfeld Ansichten auf der Registerkarte Attribute 2 wird bei der Zeichnungserstellung ignoriert, wenn Sie diese Option auf der Registerkarte Attribute des Dialogfelds Eigenschaften der Einzelteilzeichnung einstellen.
