Der Begriff Tabelle bezeichnet verschiedene Elemente in einem Zeichnungslayout, beispielsweise:

• Im Vorlagen-Editor erstellte Tabellen (z. B. Revisionstabellen) (.tpl)

• Im Vorlagen-Editor erstellte Schriftfelder (.tpl)

• Im Vorlagen-Editor erstellte Listen (z. B. Teile- und Schraubenlisten) (.tpl)

• Allgemeine Anmerkungen, die im Vorlagen-Editor erstellt wurden (.tpl)

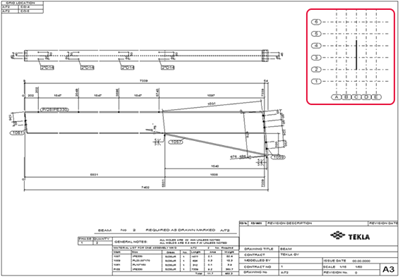

• Schlüsselpläne: Ein Schlüsselplan ist ein kleiner Zuordnungsplan einer Zeichnung, in dem die Position einer Baugruppe, eines Bauteils oder eines Teils im Modell dargestellt wird. Zum Erstellen eines Schlüsselplan ist eine Zeichnung mit nur einer Ansicht im richtigen Maßstab und in der richtigen Größe zu verwenden. Der Schlüsselplan bezieht gemeinhin das Modellachsraster und die in der Zeichnung gezeigten Baugruppen, Bauteile oder Teile mit ein. Tekla Structures bezieht automatisch das richtige Objekt in den Schlüsselplan mit ein. Tekla Structures verwendet nur die Ansicht der Originalzeichnung. Ansichtsposition, Zeichnungsgröße und Vorlagen der Originalzeichnung sind für den Schlüsselplan nicht relevant.



• DWG/DXF-Dateien: Beispielsweise könnten sich in einer DWG- oder DXF-Datei Details befinden, die Sie in bestimmten Zeichnungstypen anzeigen und die Datei daher in das Zeichnungslayout integrieren möchten.

Bei Änderung des Modells aktualisiert Tekla Structures den Inhalt der betroffenen, im Vorlagen-Editor erstellten Zeichnungen und Tabellen. Der Inhalt der Tabellen wird in Tekla Structures während der Laufzeit ermittelt und eingetragen.

Die verfügbaren grafischen Vorlagen werden in den folgenden Ordnern in der folgenden Reihenfolge gelesen und in der Liste Verfügbare Vorlagen im Seitenbereich Layout-Editor angezeigt:

• Vorlagenordner (XS_TEMPLATE_DIRECTORY)
• Aktueller Modellordner
• Projektordner (XS_PROJECT)
• Firmenordner (XS_FIRM)
• Umgebungsspezifischer Systemvorlagenordner (XS_TEMPLATE_DIRECTORY_SYSTEM)
• Systemordner (XS_SYSTEM)
