Hierbei beziehen wir uns auf alle Elemente, die Sie dem Zeichnungslayout als Tabellen hinzufügen können. Die Kombination von Tabellen im Zeichnungslayout wird als Tabellensatz bezeichnet. Durch den Tabellensatz wird Folgendes definiert:

• Welche Tabellen in der Zeichnung enthalten sind

• Wo sich die Tabellen in der Zeichnung befinden

• Der Abstand, den Tekla Structures zwischen Zeichnungsrahmen und Ansichten sowie zwischen den Zeichnungsansichten einhält

Tabellensätze definieren den Zeichnungshintergrund, nicht die Anzahl oder Position der einzuschließenden Zeichnungsansichten.

Ein Tabellensatz kann für verschiedene Zeichnungsgrößen genutzt werden. Es können aber auch jeder Zeichnungsgröße ein eigener Tabellensatz zugeordnet werden. Wenn sich beispielsweise in einer Zeichnung die Anzahl der Ansichten ändert und Tekla Structures eine neue Zeichnungsgröße auswählt, kann Tekla Structures auch automatisch einen anderen Tabellensatz auswählen.

Die folgenden Beispiele veranschaulichen das Verhältnis zwischen dem Tabellensatz und den Zeichnungsansichten. Die Zeichnungsansichten sind blau und die Elemente des Tabellensatzes sind grün.

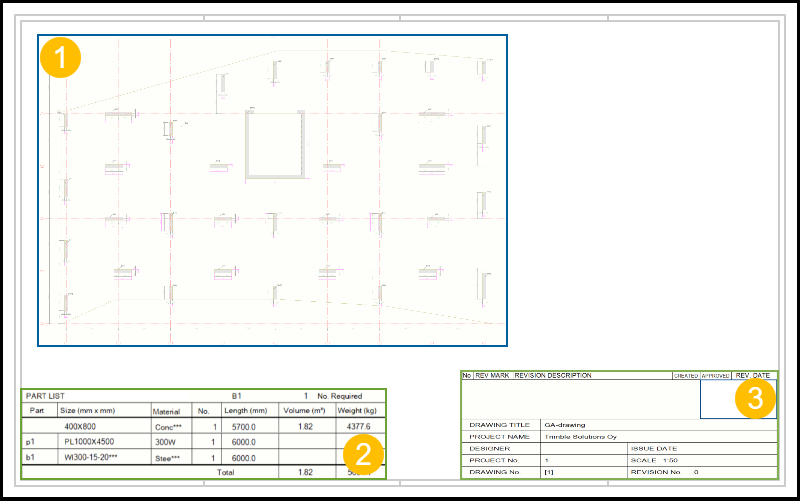

Nachstehend sehen Sie ein Beispiel für ein Übersichtszeichnungslayout.

1. Übersichtszeichnungsansicht
2. Teilliste auf Baugruppen- oder Bauteilebene
3. Revisionstabelle und Schriftfeld

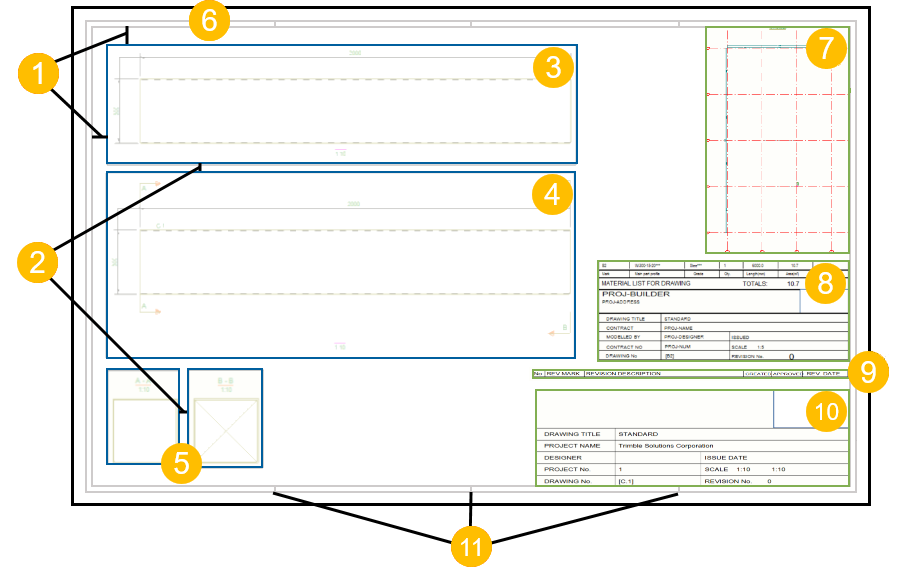

Nachstehend sehen Sie ein Beispiel für das Layout einer Zusammenbauzeichnung.

1. Randabstände zwischen Zeichnungsrahmen und außenliegenden Ansichten
2. Abstände zwischen Ansichten
3. Draufsicht
4. Vorderansicht
5. Schnittansichten A-A und B-B
6. Zeichnungsrahmen
7. Schlüsselplan
8. Materialliste
9. Revisionstabelle
10. Schriftfeld der Zeichnung
11. Faltmarkierungen
