Teile in ausgewählten Ansichten raffen

Sie können Teile in der ausgewählten Ansicht einer geöffneten Zeichnung kürzen. Standardmäßig wird in der Mitte des gerafften Teils nur ein leerer Bereich dargestellt. Sie können stattdessen jedoch auch ein Verkürzungssymbol verwenden und dessen Farbe und Linientyp anpassen.

Klicken Sie in einer geöffneten Zeichnung auf einen Zeichnungsansichtsrahmen.
Sollte der Eigenschaftenbereich nicht geöffnet sein, doppelklicken Sie auf den Zeichnungsansichtsrahmen.
Im Eigenschaftenbereich wählen Sie unter Teile raffen Ja, Nur in X-Richtung oder Nur in Y-Richtung aus.
Zum Schneiden schräger Teile aktivieren Sie das Kontrollkästchen Schräge Teile raffen.
Legen Sie in Minimale Rafflänge die minimale Länge des gekürzten Teils fest.

Mit dieser Option wird die Mindestlänge des Teils definiert, damit dieses gekürzt werden kann. Die Länge des Teils muss mindestens dem Zweifachen des eingegebenen Werts entsprechen.
Geben Sie in Abstand zwischen gerafften Teilen den Abstand zwischen den gerafften Teilen auf dem Papier an.
Klicken Sie auf Ändern.

Tipp:

Um den leeren Bereichs in der Mitte des gerafften Teils durch ein Ansichtsraffsymbol zu ersetzen, stellen Sie die erweiterten Optionen XS_DRAW_VERTICAL_VIEW_SHORTENING_SYMBOLS_TO_PARTS und XS_DRAW_HORIZONTAL_VIEW_SHORTENING_SYMBOLS_TO_PARTS auf TRUE ein.

Mit den erweiterten Optionen XS_SHORTENING_SYMBOL_COLOR_RGB, XS_SHORTENING_SYMBOL_LINE_TYPE und XS_SHORTENING_SYMBOL_WITH_ZIGZAG bestimmen Sie die Darstellung des Symbols für verkürzte Ansichten.

Beispiel

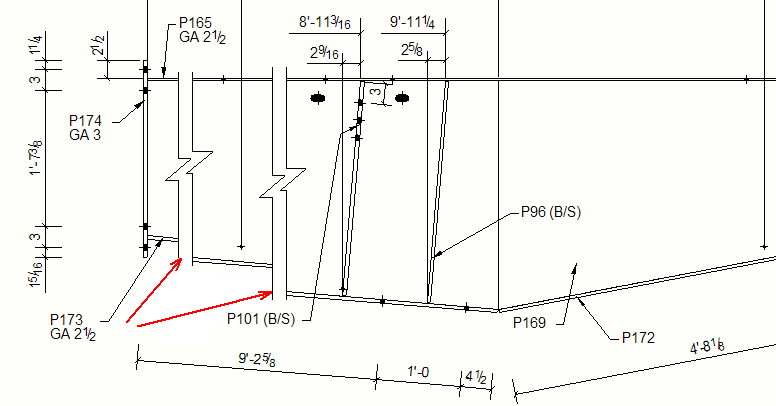

Nachstehend sehen Sie ein Beispiel, in dem das Zickzackverkürzungssymbol verwendet wird.
