Referenzobjekte in Zeichnungen zeigen

In Übersichts-, Zusammenbau- und Bauteilzeichnungen können Referenzmodelle oder Referenzobjekte gezeigt werden. Beispielsweise können 3D-Anlagenmodelle oder Architekturzeichnungen als Referenzobjekte verwendet verwenden.

Sie können auswählen, ob ein Referenzobjekt angezeigt werden soll und dabei verdeckte Kanten oder eigene verdeckte Kanten sichtbar sein sollen. Sie können auch auswählen, ob das Referenzobjekt als Umriss oder Drahtmodell eingeblendet werden soll, sowie Typ und Farge der Linien definieren. Auch Bewehrungen können in Referenzobjekten angezeigt werden.

Die Referenzobjektdarstellung kann vor dem Erstellen der Zeichnung und in einer geöffneten Zeichnung in den Zeichnungseigenschaften geändert werden. Das Ändern der Sichtbarkeitsoptionen ist hingegen nur in einer geöffneten Zeichnung möglich.

Sie können Referenzobjekten assoziative Anmerkungen hinzufügen. Den Referenzobjektanmerkungen können Sie Text, Attribute, Symbole und Vorlagen als Elemente hinzufügen.

Weitere Informationen zu Referenzmodellen finden Sie unter Referenzmodelle und kompatible Formate und Einfügen eines Referenzmodells.

Klicken Sie in einer geöffneten Zeichnung doppelt auf einen Zeichnungsansichtsrahmen, um die Ansichtseigenschaften der Zeichnung zu öffnen.
Klicken Sie links in der Optionsstruktur auf Referenzobjekt.
Auf der Registerkarte Zusammensetzung werden alle in der Zeichnung enthaltenen Referenzobjekte aufgeführt.

Wenn die Referenzobjekte nicht in der Liste angezeigt werden:
- Nach Schließen der Zeichnung prüfen Sie im Seitenbereich, ob das Referenzmodell als sichtbar eingestellt ist.
- Stellen Sie sicher, dass die Ansichtstiefe das Referenzmodell umfasst.
- Die Liste für nur Referenzobjekte mit Objekten im Ansichtsbereich auf.
- Wenn nichts anderes hilft, lösen Sie eine manuelle Zeichnungsaktualisierung aus (Ansichtsbereich verschieben, ein anderes Teil einfügen usw.).
Zum Einblenden eines Referenzobjekts in der Zeichnung klicken Sie auf die Zeile des Referenzobjekts und wählen in der Spalte Sichtbarkeit die Option Sichtbar aus.
Wählen Sie auf der Registerkarte Aussehen das Aussehen des Referenzmodells aus:
- Drahtmodell: Hiermit wird das Referenzobjekt als Drahtmodell dargestellt. Mit dieser Option lassen sich Zeichnungen schneller öffnen.
- Kontur: Die Referenzobjekte werden auf dieselbe Weise wie native Teile von Tekla Structures gezeichnet, und die Referenzobjektumrisse werden eingeblendet. In dieser Option sind die Optionen Verdeckte Kanten und Eigene verdeckte Kanten verfügbar.

  Verdeckte Kanten: Hiermit werden verdeckte Kanten im Referenzobjekt gezeigt, die von anderen Referenzmodellen oder Teilen verdeckt werden.

  Eigene verdeckte Kanten: Hiermit werden verdeckte Kanten im Referenzobjekt gezeigt, die vom Referenzobjekt selbst verdeckt werden.
Ändern Sie die Farbe und den Typ von Sichtbare Kanten und Verdeckte Kanten.

Sie können eine Standardfarbe oder eine benutzerdefinierte RGB-Farbe verwenden.
Klicken Sie auf Ändern, um das Referenzobjekt in der ausgewählten Ansicht mit den neuen Einstellungen zu aktualisieren.

Darstellung von Referenzobjekten ändern

In einer geöffneten Zeichnung können Sie die Darstellung von Referenzobjekten ändern.

Zum Öffnen der Referenzobjekteigenschaften klicken Sie in der Zeichnung auf das Referenzobjekt.
Sollte der Eigenschaftenbereich nicht geöffnet sein, doppelklicken Sie auf das Referenzobjekt.
Ändern Sie Darstellung, Linienfarbe und Linientyp des Referenzobjekts nach Bedarf.
Sie können eine Standardfarbe oder eine benutzerdefinierte RGB-Farbe verwenden.
Klicken Sie auf Ändern.

Beispiele für die Darstellung von Referenzobjekten

Nachstehend finden Sie ein Beispiel für die Drahtmodell-Darstellung:

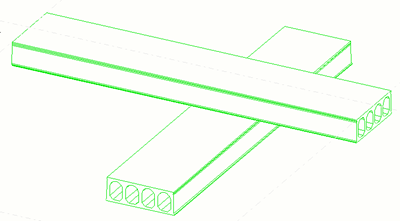

Das nachstehende Beispiel zeigt die Darstellung als Kontur. Dabei sind Verdeckte Kanten und Eigene verdeckte Kanten nicht aktiviert:

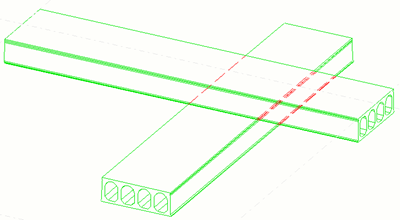

Das nachstehende Beispiel zeigt die Darstellung als Kontur. Dabei ist Verdeckte Kanten aktiviert und wird rot angezeigt.

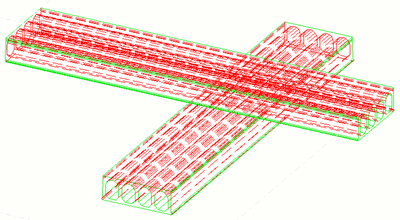

Das nachstehende Beispiel zeigt die Darstellung als Kontur. Dabei sind sowohl Verdeckte Kanten als auch Eigene verdeckte Kanten aktiviert und werden rot angezeigt.

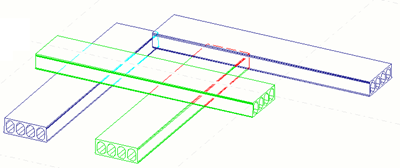

Im nachstehenden Beispiel sehen Sie, wie die Teile mit Referenzobjekten dargestellt werden. Sichtbare Kanten des Referenzobjekts werden grün, die verdeckten Kanten rot dargestellt. Die sichtbaren Kanten des Teils werden in blau und die verdeckten Kanten in Zyan angezeigt.
