Automatische Bewehrungs- und Bewehrungsmatteneigenschaften definieren

Sie können definieren, welche Elemente in Bewehrungsstäben und Matten angezeigt werden und wie diese in Bauteil- und Übersichtszeichnungen dargestellt werden. Sie können das auch für benachbarte Bewehrungen tun.

Klicken Sie auf der Registerkarte Zeichnungen & Listen auf Zeichnungseigenschaften, und wählen Sie den Zeichnungstyp aus.
Laden Sie Zeichnungseigenschaften, die den benötigten möglichst gut entsprechen.
Einzelteil-, Bauteil- und Zusammenbauzeichnungen: Klicken Sie in der Optionsstruktur links auf Ansicht erstellen, wählen Sie die Ansicht und die Eigenschaften aus, die Sie ändern möchten, und klicken Sie auf Ansichtseigenschaften.
Klicken Sie auf Bewehrung (oder auf Benachbarte Bewehrung).
Stellen Sie auf der Registerkarte Stab Zusammensetzung die Stabdarstellung, die Stabendsymbole und die Sichtbarkeit von Stäben und Linien ein.
Wählen Sie auf der Registerkarte Stab Aussehen Farbe und Typ der sichtbaren und verdeckten Linien.
Sie können eine Standardfarbe oder eine benutzerdefinierte RGB-Farbe verwenden.
Stellen Sie auf der Registerkarte Matten Zusammensetzung die Mattendarstellung, die Mattensymbole und die Sichtbarkeit von Matten, Drähten, Stäben und Linien ein.
Wählen Sie auf der Registerkarte Matten Aussehen Farbe und Typ der sichtbaren und verdeckten Linien.
Sie können eine Standardfarbe oder eine benutzerdefinierte RGB-Farbe verwenden.
Stellen Sie auf der Registerkarte Bewehrungsbaugruppe die Sichtbarkeit der Bewehrungsbaugruppen, die Darstellung der Bewehrungsbaugruppe, die Farbe und den Typ der sichtbaren Kanten ein und wählen Sie die Einstellungen für das Mattensymbol aus.
Sie können eine Standardfarbe oder eine benutzerdefinierte RGB-Farbe verwenden.
Übersichtszeichnungen: Klicken Sie auf OK.
Klicken Sie auf Bewehrungsbezeichnung (oder auf Benachbarte Bewehrungsbezeichnung), fügen Sie die gewünschten Elemente in die Bezeichnung ein, und passen Sie die Bezeichnungsdarstellung an.
Einzelteil-, Bauteil- und Zusammenbauzeichnungen: Klicken Sie zum Speichern der Ansichtseigenschaften auf Speichern. Klicken Sie dann auf Schließen, um zu den Zeichnungseigenschaften zurückzukehren.
Übersichtszeichnungen: Klicken Sie auf OK.
Klicken Sie zum Speichern der Zeichnungseigenschaften auf Speichern und dann zum Erstellen der Zeichnung auf OK.

Tipp:

Die Darstellung von Bewehrungsstäben, die von der Zeichnung weg weisen, kann geändert werden. Sie können Bewehrungsstab-Biegesymbole (Kreuz, Kreis, ausgefüllter Kreis) anpassen, indem Sie die Symboldatei bent.sym bearbeiten, die sich in der Standardumgebung unter ..\ProgramData\Trimble\Tekla Structures\<version>\\environments\common\symbols befindet. Sie können auch eine neue Symboldatei im selben Ordner erstellen, zum Beispiel my_new_symbols.sym, und diese fortan in rebar_config.inp verwenden, indem Sie den folgenden String in die Datei eingeben: BentSymbolFile=my_new_symbols.sym
Wenn Sie beim Ausblenden von Bewehrungen Einbauteile anzeigen möchten, verwenden Sie die erweiterte Option XS_HIDDEN_LINES_UNHIDE_EMBEDDED.

Beispiel: Darstellungen von Bewehrungsstäben

Nachstehend sind einige Beispiele für die Darstellung der Bewehrungen in verschiedenen auf der Registerkarte Stab Zusammensetzung für Bewehrung oder Benachbarte Bewehrung ausgewählten Darstellungsoptionen abgebildet.


Einstellung	Beispiel
einzelne Linie
einzelne Linie mit gefüllten Enden
doppelte Linien
doppelte Linien mit gefüllten Enden
ausgefüllte Linie
Stab
Umriss

Beispiel: Bewehrungsstablinien in Zeichnungen ausblenden

Sie können Bewehrungsstablinien durch andere Bewehrungsstäbe und in Bauteilzeichnungen durch Teile verdecken. Nachstehend sind einige Beispiele für die Darstellung der Bewehrungsstäbe für verschiedene auf der Registerkarte Stab Zusammensetzung in den Eigenschaften von Bewehrung oder Benachbarte Bewehrung ausgewählte Einstellungen abgebildet.


Einstellung	Beispiel

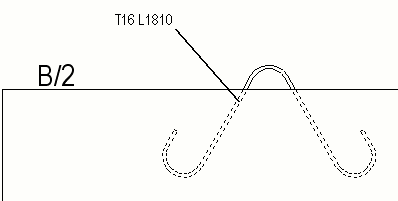

Linien anzeigen, die durch andere Teile verdeckt sind ist ausgewählt. Die Bewehrungsstablinien sind durch andere Teile verdeckt. In der Abbildung werden die verdeckten Stablinien durch gestrichelte Linien dargestellt.
Linien anzeigen, die durch andere Bewehrung verdeckt sind ist ausgewählt. Die Bewehrungsstablinien sind durch andere Bewehrungsstablinien verdeckt. In der Abbildung werden die verdeckten Stablinien durch gestrichelte Linien dargestellt.

Beispiel: Darstellung von Bewehrungsgruppen

Hier finden Sie einige Beispiele für die Darstellung von Bewehrungsgruppen mit unterschiedlichen Einstellungen auf der Registerkarte Bewehrungsbaugruppe in den Eigenschaften Bewehrung oder Benachbarte Bewehrung.



Kontur ist ausgewählt. Alle Unterbaugruppen der Bewehrungsbaugruppe werden als Umrissfelder angezeigt.
Als individuelle Bewehrungsobjekte ist ausgewählt. Alle Bewehrungsobjekte in der Bewehrungsbaugruppe und den Unterbaugruppen sind sichtbar.
Unterbaugruppen als Umriss, oberste Ebene als einzelne Bewehrungsobjekte ist ausgewählt. Alle Unterbaugruppen werden als Umrissfelder angezeigt, und die höchste Ebene der Bewehrungsbaugruppe wird als einzelne Bewehrungsobjekte angezeigt.
