Sie können definieren, welche Elemente in einem Teil angezeigt werden und wie das Teil dargestellt wird.

1. Klicken Sie auf der Registerkarte Zeichnungen & Listen auf Zeichnungs­eigenschaften, und wählen Sie den Zeichnungstyp aus.
2. Laden Sie Zeichnungseigenschaften, die den benötigten möglichst gut entsprechen.
3. Einzelteil-, Bauteil- und Zusammenbauzeichnungen: Klicken Sie in der Optionsstruktur links auf Ansicht erstellen, wählen Sie die Ansicht und die Eigenschaften aus, die Sie ändern möchten, und klicken Sie auf Ansichtseigenschaften..
4. Klicken Sie auf Teil.
5. Wählen Sie auf der Registerkarte Zusammensetzung die Teildarstellung aus, legen Sie fest, ob Innenkonturen, verdeckte Kanten, durch das Teil selbst verdeckte Kanten, Mittellinien und Referenzlinien angezeigt werden und welche zusätzlichen Bezeichnungen angezeigt werden sollen.

   Eine Referenzlinie ist eine Linie zwischen den Punkten, von denen ausgehend ein Teil erstellt wird.

   Umriss (Querschnitt) ist eine gute Option für komplexe Elemente mit Extremwerten, die viele Polygone enthalten, durch die Zeichnungen verlangsamt werden, da Umriss (Querschnitt) Zeichnungen beschleunigt.

6. Wählen Sie auf der Aussehen Registerkarte Farbe und Typ der sichtbaren Linien, der verdeckten Linien, der Referenzlinien, der Schnittlinien, der eigenen verdeckten Linien und der Mittellinien.

   Sie können eine Standardfarbe oder eine benutzerdefinierte RGB-Farbe verwenden.

   Mit XS_CENTER_LINE_TYPE überschreiben Sie den in den Eigenschaften auf Zeichnungs-, Ansichts- oder Objektebene eingestellten Mittellinientyp. Mit XS_SECTION_LINE_COLOR_RGB überschreiben die in den Eigenschaften auf Zeichnungs-, Ansichts- oder Objektebene eingestellte Schnittlinienfarbe.

7. Stellen Sie auf der Schraffur Registerkarte die Füllungseigenschaften für das Teil und den Schnitt ein.
8. Wählen Sie abhängig vom Zeichnungstyp eine der folgenden Möglichkeiten:
   • Einzelteil-, Bauteil- und Zusammenbauzeichnungen: Klicken Sie zum Speichern der Ansichtseigenschaften auf Speichern. Kehren Sie anschließend zu den Zeichnungseigenschaften zurück, indem Sie auf Schließen klicken.
   • Übersichtszeichnungen: Klicken Sie auf OK, um zu den Zeichnungseigenschaften zurückzukehren.
9. Klicken Sie zum Speichern der Zeichnungseigenschaften auf Speichern und dann zum Erstellen der Zeichnung auf OK.

Beispiel: Teildarstellungen

Nachstehend sind einige Beispiele für die Darstellung der Teile und Elemente in verschiedenen im Dialogfeld Ansichten definierten Einstellungen abgebildet.

Einstellung	Beispiel

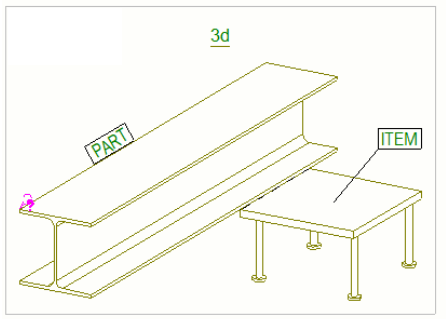

Darstellung ist auf Kontur eingestellt.

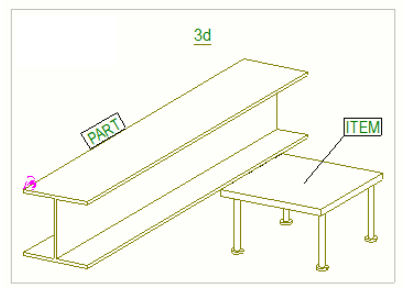

Darstellung ist auf Exakt eingestellt.
Eckschnitte sind in Zusätzliche Symbole ausgewählt.
Darstellung ist auf Symbol eingestellt.
Darstellung ist auf Symbol mit teilweise dargestellten Profil eingestellt. Sie können die Teilprofileinstellungen Länge und Versatz von Mitte ändern. Im ersten Beispiel rechts werden die Standardwerte verwendet. Im zweiten Beispiel wurden Länge und Versatz angepasst.

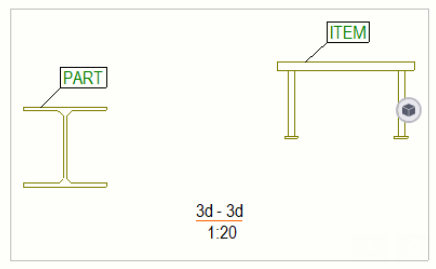

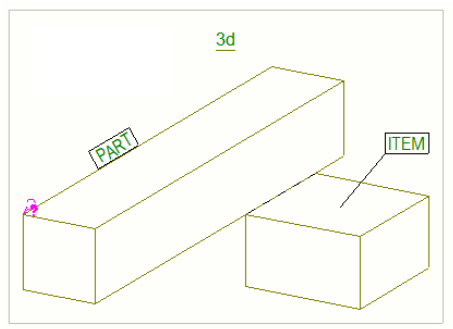

Darstellung ist auf Umriss (Querschnitt) eingestellt.
Darstellung ist auf Umriss (Querschnitt) eingestellt.

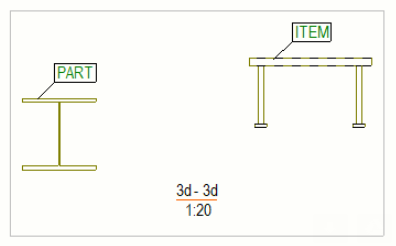

Darstellung ist auf Umriss (b x h) eingestellt.
Darstellung ist auf Exakt eingestellt und Linienverlängerung ist auf 0.00 eingestellt. Mittellinie ist ausgewählt.
Darstellung ist auf Exakt eingestellt und Linienverlängerung ist auf 10.00 eingestellt. Mittellinie ist ausgewählt.
Verdeckte Kanten sind nicht ausgewählt. Verdeckte Kanten anderer Teile werden nicht angezeigt.
(1) Verdeckte Kanten ist ausgewählt. Die durch das Teil selbst und durch andere Teile verdeckten Kanten des Teils werden gezeichnet. (2) Eigene verdeckte Kanten ist ausgewählt. Verdeckte Linien für das Teil, das vom Teil selbst verdeckt wird, werden angezeigt.
