Sie können klein geschriebene Bemaßungen vergrößern, damit diese leichter lesbar sind.
Durch Aktivieren der Hervorhebung von Bemaßungen werden alle Bemaßungen vergrößert, die enger als der von Ihnen definierte Grenzwert sind. Wenn viele hervorgehobene Bemaßungen vorhanden sind, ordnet Tekla Structures diese automatisch an. Beim Einstellen der Hervorhebung müssen Grenzwert und Maßstab der Vergrößerung ausgewählt, die Hervorhebung aktiviert sowie Richtung, Ursprung, Breite, Position und Höhe der vergrößerten Bemaßungen festgelegt werden.
Speichern Sie für Einzelteil-, Zusammenbau- und Bauteilzeichnungen die Hervorhebungseigenschaften der Bemaßung auf Objektebene in einer geöffneten Zeichnung in eine Bemaßungseigenschaftsdatei, die Sie zum Ändern von Bemaßungsregeln verwenden können.
Einschränkung: Die Hervorhebung funktioniert nur, wenn die Bemaßungsverlängerungslinien lang sind. Stellen Sie Kurze Maßhilfslinie in den Bemaßungseigenschaften auf Nein ein.
-
Klicken Sie im Menü Datei auf , und wechseln Sie zu den Einstellungen Zeichnungsmaße.
-
Geben Sie das Vergrößerungslimit in Feld Hervorheben Limit an.
-
Wählen Sie Papier oder Modell als Skalierungsmethode für die Vergrößerung.
Wenn Sie Papier auswählen, wird das Vergrößerungslimit mit dem Ansichtsmaßstab multipliziert. Wenn der Maßstab z. B. 1:10 ist und das Limit 10 mm beträgt, werden alle Bemaßungen, die kleiner als 100 mm sind, vergrößert.
Beim Auswählen von Modell können alle Bemaßungen, die kleiner als 10 mm sind, unabhängig vom Zeichnungsmaßstab hervorgehoben werden.
-
Klicken Sie auf OK.
-
Öffnen Sie eine Zeichnung und klicken Sie zweifach auf eine Bemaßung.
-
Im Abschnitt Maßlinie stellen Sie Kurze Maßhilfslinie auf Nein ein.
-
Im Abschnitt Hervorgehoben aktivieren Sie die Hervorhebung über die Einstellung von Kurze Maße hervorheben auf Spezifiziert.
-
Legen Sie die Werte für Richtung, Ursprung, Breite, Platzierung und Höhe fest.
-
Oben geben Sie oben einen Namen für die Bemaßungseigenschaftsdatei ein und klicken auf Speichern.
-
Zum Ändern der aktuellen Bemaßung klicken Sie auf Ändern. Schließen Sie ansonsten das Dialogfeld.
Jetzt verfügen Sie über eine Bemaßungseigenschaftsdatei mit Hervorhebungseinstellungen, die Sie später laden oder in Bemaßungsregeln verwenden können.
Beispiel

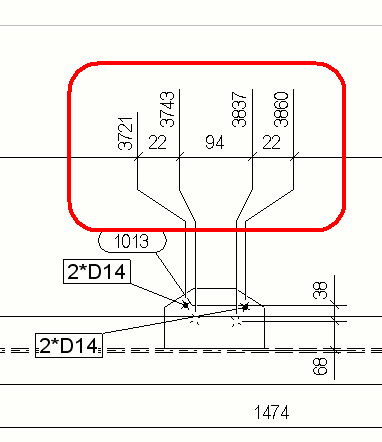

Nachstehend finden Sie ein Beispiel für hervorgehobene Bemaßungen:
