Über die Projektionsart wird definiert, wie Tekla Structures die Projektionen eines Teils in Bauteil-, Einzelteil- und Zusammenbauzeichnungen positioniert. Die Projektionsart beeinflusst die Reihenfolge der Ansichten in der Zeichnung.
-
Klicken Sie auf der Registerkarte Zeichnungen & Listen auf Zeichnungseigenschaften, und wählen Sie den Zeichnungstyp aus.
-
Laden Sie die zu ändernden Eigenschaften.
-
Klicken Sie auf Anordnung, und wechseln Sie zur Registerkarte Andere.
-
Wählen Sie eine der folgenden Optionen:
-
Um die Eigenschaften in der Eigenschaftendatei zu speichern, klicken Sie auf Speichern.
-
Klicken Sie auf OK, und erstellen Sie die Zeichnung.

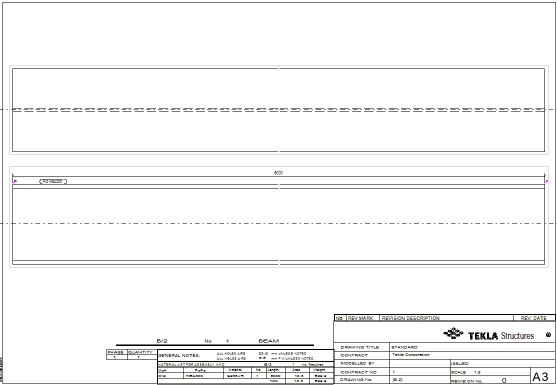

Projektion des ersten Winkels:

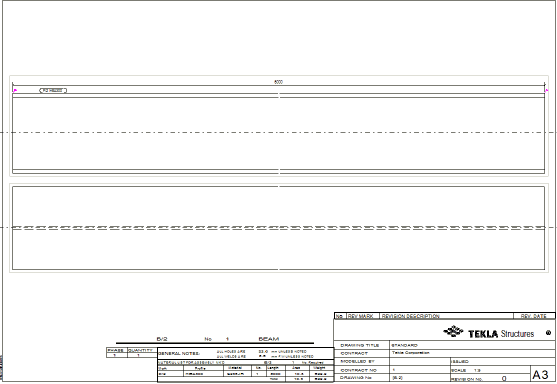

Projektion des dritten Winkels:
