Bewehrungsobjekteigenschaften in Zeichnungen

Mit den Einstellungen für Bewehrungs-, Bewehrungsstab- und Bewehrungsmatteneigenschaften können Sie Sichtbarkeit, Aussehen und Inhalt von Bewehrungen, Bewehrungsstäben und Bewehrungsmatten prüfen und ändern. Die Eigenschaften der benachbarten Bewehrung entsprechen den Eigenschaften der Bewehrung.

Die Bewehrungseigenschaften öffnen Sie folgendermaßen:

Klicken Sie auf der Registerkarte Zeichnungen & Listen auf Zeichnungseigenschaften, wählen Sie den Zeichnungstyp und navigieren Sie zu Bewehrungseigenschaften.
Doppelklicken Sie in einer geöffneten Zeichnung auf den Rahmen der Zeichnungsansicht und wählen Sie Bewehrung in der Optionsstruktur.
Doppelklicken Sie in einer geöffneten Zeichnung auf den Zeichnungshintergrund und navigieren Sie zu den Bewehrungseigenschaften.
Klicken Sie in einer geöffneten Zeichnung auf eine Bewehrung. Sollte der Eigenschaftenbereich noch nicht geöffnet sein, doppelklicken Sie auf die Bewehrung.
Wählen Sie in der Objektliste des Eigenschaftenbereichs Bewehrung oder Bewehrungsmatte aus.
In einer geöffneten Zeichnung beginnen Sie im Schnellstart mit der Eingabe der Bewehrungseigenschaften und wählen aus der Liste Bewehrungs-Darstellung aus. Wenn stattdessen die Matteneigenschaften geöffnet werden sollen, beginnen Sie mit der Eingabe von Matteneigenschaften und wählen Bewehrungszeichnung - Matteneigenschaften aus.

In der folgenden Tabelle sind alle Bewehrungseigenschaften auf allen Eigenschaftsebenen (Zeichnung, Ansicht, Objekt) aufgeführt.


Option	Beschreibung
Eigenschaften im Eigenschaftenbereich speichern, laden und suchen	Zum Laden vorhandener Eigenschaften wählen Sie die Eigenschaften aus der Liste aus. Zum Speichern geänderten Eigenschaften klicken Sie auf . Sie können die Eigenschaften auch unter einem anderen Namen speichern. Zum Suchen nach einer Eigenschaft geben Sie den Eigenschaftennamen ein.
Sichtbarkeit von Linien	Durch Klicken Sie auf die Augensymbol-Schaltfläche können Sie die Einstellungen aktivieren oder deaktivieren .
Linien hinter Teilen Linien anzeigen, die durch andere Teile verdeckt sind (Eigenschaften auf Zeichnungs- und Ansichtsebene)	Hiermit blenden Sie durch andere Teile verdeckte Linien aus. Dies ist beispielsweise bei Hebeankern nützlich, wenn sich der Bewehrungsstab teilweise außerhalb des Teils befindet. Wenn Sie beim Ausblenden von Bewehrungen Einbauteile anzeigen möchten, verwenden Sie die erweiterte Option XS_HIDDEN_LINES_UNHIDE_EMBEDDED.
Linien durch andere Bewehrung verdeckt Linien anzeigen, die durch andere Bewehrung verdeckt sind (Eigenschaften auf Zeichnungs- und Ansichtsebene)	Hiermit blenden Sie durch andere Bewehrungen verdeckte Linien aus.
Bewehrungsinhalt, Sichtbarkeit und Darstellung:
Darstellung aller Bewehrungsstähle	Diese Einstellung ist nur auf Zeichnungs- und Ansichtsebene verfügbar. Sichtbar zeigt die Stäbe an. Nicht sichtbar zeigt die Stäbe nicht an.
Darstellungstyp Darstellung (Eigenschaften auf Zeichnungs- und Ansichtsebene)	Mit einzelne Linie wird eine einzelne Linie mit gerundeten Biegungen gezeichnet. einzelne Linie mit gefüllten Enden zeichnet eine Einzellinie für parallele Stäbe und gefüllte Enden für senkrechte Stäbe. Mit doppelte Linien wird ein Umriss des Stabs mit gerundeten Biegungen gezeichnet. Mit doppelte Linien mit gefüllten Enden wird ein Umriss des Stabs mit gerundeten Biegungen und gefüllten Stabenden gezeichnet. Mit ausgefüllte Linie wird ein massiver Stab mit gerundeten Biegungen gezeichnet. Mit Stab wird eine einzelne Linie ohne gerundete Biegungen gezeichnet.
Darstellung des Bewehrungsstahls in Gruppen	Diese Einstellung ist nur auf Zeichnungs- und Ansichtsebene verfügbar. Mit alles werden alle Stäbe der Gruppe oder der Matte eingeblendet. Mit erster Stab wird nur der erste Stab der Gruppe oder der Matte eingeblendet. Mit letzter Stab wird nur der letzte Stab der Gruppe oder der Matte eingeblendet. Mit erster und letzter Stab werden der erste und letzte Stab der Gruppe oder der Matte eingeblendet. mittlerer Stab der Gruppe zeigt einen Stab in der Mitte der Gruppe oder der Matte an. zwei Stäbe in der Mitte der Gruppe zeigt zwei Stäbe in der Mitte der Gruppe oder der Matte an. Mit benutzerdefiniert wird festgelegt, dass die Position des einzigen sichtbaren Bewehrungsstabs von Ihnen festgelegt wurde. Das gilt nur für Bewehrungsstabgruppen.
Gerades Ende Symbol am geraden Ende (Eigenschaften auf Zeichnungs- und Ansichtsebene)	Hier wählen Sie die für gerade Enden verwendeten Symbole aus. Endsymbole für Bewehrungsstäbe werden immer als eine durchgezogene Linie gezeichnet, unabhängig vom ausgewählten Bewehrungslinientyp. Das gilt nur für Bewehrungsstäbe.
Hakenende Symbol am geknickten Ende (Eigenschaften auf Zeichnungs- und Ansichtsebene)	Hier wählen Sie die für Hakenenden verwendeten Symbole aus. Das gilt nur für Bewehrungsstäbe. Endsymbole für Bewehrungsstäbe werden immer als eine durchgezogene Linie gezeichnet, unabhängig vom ausgewählten Bewehrungslinientyp.
Matteninhalt, Sichtbarkeit und Darstellung:
Darstellung aller Matten	Diese Einstellung ist nur auf Zeichnungs- und Ansichtsebene verfügbar. Sichtbar zeigt die Matten in der Zeichnung an. Nicht sichtbar zeigt die Matten in der Zeichnung nicht an.
Darstellungstyp Darstellung (Eigenschaften auf Zeichnungs- und Ansichtsebene)	Mit einzelne Linie wird eine einzelne Linie mit gerundeten Biegungen gezeichnet. einzelne Linie mit gefüllten Enden zeichnet eine Einzellinie für parallele Stäbe und gefüllte Enden für senkrechte Stäbe. Mit doppelte Linien wird ein Umriss des Stabs mit gerundeten Biegungen gezeichnet. Mit doppelte Linien mit gefüllten Enden wird ein Umriss des Stabs mit gerundeten Biegungen und gefüllten Stabenden gezeichnet. Mit ausgefüllte Linie wird ein massiver Stab mit gerundeten Biegungen gezeichnet. Mit Stab wird eine einzelne Linie ohne gerundete Biegungen gezeichnet. Mit Umriss wird die Form der Matte als Rechteck oder Polygon sowie eine diagonale Linie eingeblendet. Dies gilt nur für Bewehrungsmatten. Bei Umriss (Löcher ignorieren) werden Löcher ignoriert und beim Zeichnen übergangen. Das gilt nur für Bewehrungsmatten.
Sichtbare Längsstäbe Darstellung von Längsstäben (Eigenschaften auf Zeichnungs- und Ansichtsebene) Sichtbare Querstäbe Darstellung von Querstäben (Eigenschaften auf Zeichnungs- und Ansichtsebene)	Mit alles werden alle Stäbe der Gruppe oder der Matte eingeblendet. Mit erster Stab wird nur der erste Stab der Gruppe oder der Matte eingeblendet. Mit letzter Stab wird nur der letzte Stab der Gruppe oder der Matte eingeblendet. Mit erster und letzter Stab werden der erste und letzte Stab der Gruppe oder der Matte eingeblendet. mittlerer Stab der Gruppe zeigt einen Stab in der Mitte der Gruppe oder der Matte an. zwei Stäbe in der Mitte der Gruppe zeigt zwei Stäbe in der Mitte der Gruppe oder der Matte an. Mit benutzerdefiniert wird festgelegt, dass die Position des einzigen sichtbaren Bewehrungsstabs von Ihnen festgelegt wurde. Das gilt nur für Matten.
Mattensymbol	Hier definieren Sie das zu verwendende Mattensymbol. Das Mattensymbol erscheint in der Mitte der diagonalen Linie. Symbol 1 Symbol 2 Symbol 3
Mattensymbolgröße	Hierüber definieren Sie die Größe des Mattensymbols.
Eigenschaften von Bewehrungsstab- und Mattenlinien:
Sichtbare Kanten	Hier definieren Sie Farbe und Typ der sichtbaren Linien. Sie können eine Standardfarbe oder eine benutzerdefinierte RGB-Farbe verwenden. Endsymbole für Bewehrungsstäbe werden immer als eine durchgezogene Linie gezeichnet, unabhängig vom ausgewählten Bewehrungslinientyp.
Verdeckte Kanten	Hier definieren Sie Farbe und Typ der verdeckten Linien. Sie können eine Standardfarbe oder eine benutzerdefinierte RGB-Farbe verwenden.
Eigenschaften der Bewehrungsbaugruppe:
Sichtbarkeit von Bewehrungsbaugruppen	Diese Einstellung ist nur in den Eigenschaften auf Ansichtsebene verfügbar. Sichtbar zeigt die Bewehrungsbaugruppen an. Nicht sichtbar zeigt die Bewehrungsbaugruppen nicht an.

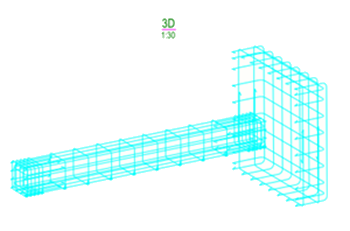

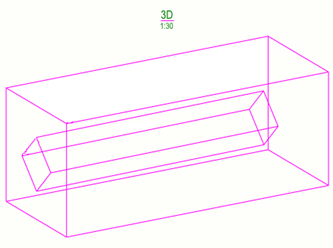

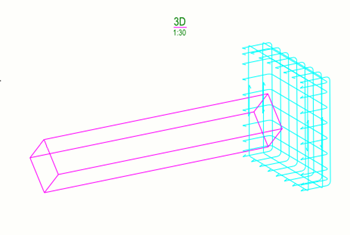

Bewehrung Darstellung	Diese Einstellung ist nur auf der Ansichtsebene verfügbar. Kontur: Alle Unterbaugruppen der Bewehrungsbaugruppe werden als Umrissfelder angezeigt. Als individuelle Bewehrungsobjekte: Alle Bewehrungsobjekte in der Bewehrungsbaugruppe und den Unterbaugruppen sind sichtbar. Unterbaugruppen als Umriss, oberste Ebene als einzelne Bewehrungsobjekte: Alle Unterbaugruppen werden als Umrissfelder angezeigt, und die höchste Ebene der Bewehrungsbaugruppe wird als einzelne Bewehrungsobjekte angezeigt.
Sichtbare Kanten	Hier definieren Sie Farbe und Typ der sichtbaren Kanten von Bewehrungsbaugruppen. Sie können eine Standardfarbe oder eine benutzerdefinierte RGB-Farbe verwenden. Endsymbole für Bewehrungsstäbe werden immer als eine durchgezogene Linie gezeichnet, unabhängig vom ausgewählten Bewehrungslinientyp.
Mattensymbol	Diese Einstellung ist nur auf der Ansichtsebene verfügbar. Hier definieren Sie das in Bewehrungsbaugruppen zu verwendende Mattensymbol. Das Mattensymbol erscheint in der Mitte der diagonalen Linie. Symbol 1 Symbol 2 Symbol 3
Mattensymbolgröße	Diese Einstellung ist nur auf der Ansichtsebene verfügbar. Definiert die Größe des Mattensymbols in Bewehrungsbaugruppen.

Zusätzliche Möglichkeiten zum Ändern der Bewehrung

Neben den Einstellungen in den Eigenschaften der Bewehrung können Sie die Bewehrung auch auf folgende Arten ändern:

Erhöhen Sie die Größe der Biege- und Endsymbole (in Zeichnungseinheiten) mit den erweiterten Optionen XS_REBAR_BEND_MARK_SYMBOL_MIN_SIZE und XS_REBAR_END_SYMBOL_MIN_SIZE im Dateimenü > Einstellungen > Erweiterte Optionen > Betondetaillierung.
Über die erweiterte Option XS_REBAR_REVERSE_END_SYMBOLS unter Datei > Einstellungen > Erweiterte Optionen > Betondetaillierung können Sie die Richtung der Endsymbol ändern.
Ändern Sie den Biegeplan für Bewehrungsstäbe, die Rundung der Stabmaße, die Symbole für Matten, Stränge und Entbündeln sowie die Darstellung der Bewehrungsauszüge in der Datei rebar_config.inp.
