Einblenden von Betoniereinheiten in Zeichnungen

In Übersichtszeichnungen können Sie die Geometrie von Betonierteilen und Betonierfugen anzeigen. Betonzeichnungen können verwendet werden, um die Reihenfolge der Betoniereinheiten sowie die Eigenschaften von Betoniereinheiten und Betonierfugen zu übermitteln. Betonierteilen können Sie Bezeichnungen und assoziative Texte und Betonierfugen assoziative Bezeichnungen hinzufügen.

Aktivieren von Betonierabschnitten

Die Optionen und Funktion für Betoniereinheiten stehen nur zur Verfügung, wenn Betoniereinheiten im Modell aktiviert sind. Stellen Sie die erweiterte Option XS_ENABLE_POUR_MANAGEMENT auf TRUE ein, damit Betoniereinheiten in einem Modell aktiviert werden. In der Standardumgebung sind Betoniereinheiten nur in der (Beton-)Bauunternehmer-Rolle aktiviert.

Warnung:

Wenn die Betoniereinheiten im Modell aktiviert sind, deaktivieren Sie sie nicht mit XS_ENABLE_POUR_MANAGEMENT, insbesondere im Verlauf des Projekts. Dies könnte Probleme verursachen, wenn Sie Zeichnungen mit Betonierabschnitten haben und Ihr Modell freigeben. Betoniereinheiten und Betonierfugen im Modell und in den Zeichnungen können ungültig werden, und Sie könnten die gesamte Modellierungsarbeit verlieren, die in Zusammenhang mit dem Beton steht.

Betonierteile

Die Geometrie der Betoniereinheiten wird als eine Einheit dargestellt. Die Betonierteile können in Modell-, Schnitt- und 3D-Zeichnungen dargestellt werden. Tekla Structures zeigt die Geometrie des Betonierteils in Übersichtszeichnungen genau so an, wie es modelliert wurde: Überlappungen und zusätzliche Umrisse verschwinden, wenn die einander überschneidenden Teile dieselbe Betonmaterialgüte haben, wenn Ortbeton als Bauart festgelegt ist, und wenn sie denselben Betonierabschnitt aufweisen.

Sie können auswählen, ob Sie Betonierteile darstellen möchten oder nicht. Sie können verschiedene Farben, Linientypen und Füllungen in verschiedenen Betonierteilen verwenden. Sie können die Betonierteileigenschaften auch in einer geöffneten Zeichnung auf Objekt-, Ansichts- und Zeichnungsebene ändern. Weitere Informationen zum Anzeigen von Betonierteilen finden Sie unter Anzeigen von Betonierteilen, Betonierbezeichnungen und Betonierfugen in Zeichnungen.

Betonierteilbezeichnungen

In Betonierteilbezeichnungen können Sie Informationen zu Betonierteilen wie Betonagenummer, Ortbetontyp, Materialgüte, geplantes Startdatum für das Betonieren und den Namen des Betonierteams anzeigen. Sie können automatisch Bezeichnungen hinzufügen, bevor Sie die Betonierzeichnung erstellen, und in einer geöffneten Zeichnung auch Betonierteilbezeichnungen hinzufügen oder ändern. Sie können Betonierteilen auch assoziative Bezeichnungen hinzufügen.

Betonierfugen

Betonierfugen werden in Übersichtszeichnungen genau so angezeigt, wie sie modelliert wurden. Die Betonierfugen werden durch ein Symbol dargestellt, das Sie über die erweiterte Option XS_POUR_BREAK_SYMBOL ändern können. Der Symbolmaßstab und der Abstand zwischen den Symbolen richtet sich automatisch nach dem Maßstab der Zeichnungsansicht.

Sie können in einer geöffneten Zeichnung die Betonierfugeneigenschaften ändern und Betonierfugen Assoziative Bezeichnung hinzufügen.

Vordefinierte Betonierzeichnungseigenschaften und -vorlagen

In der Default-Umgebung enthält die Rolle Concrete Contractor einige vordefinierte Zeichnungseigenschaften, verschiedene Listenvorlagen sowie eine Organizer-Berichtsvorlage für Betonierabschnitte. Ihre eigene Umgebung enthält möglicherweise auch einige vordefinierten Zeichnungseigenschaften und -vorlagen für Betonierabschnitte. Beispiele für Betonierzeichnungen und -listen finden Sie weiter unten.

Beispiele

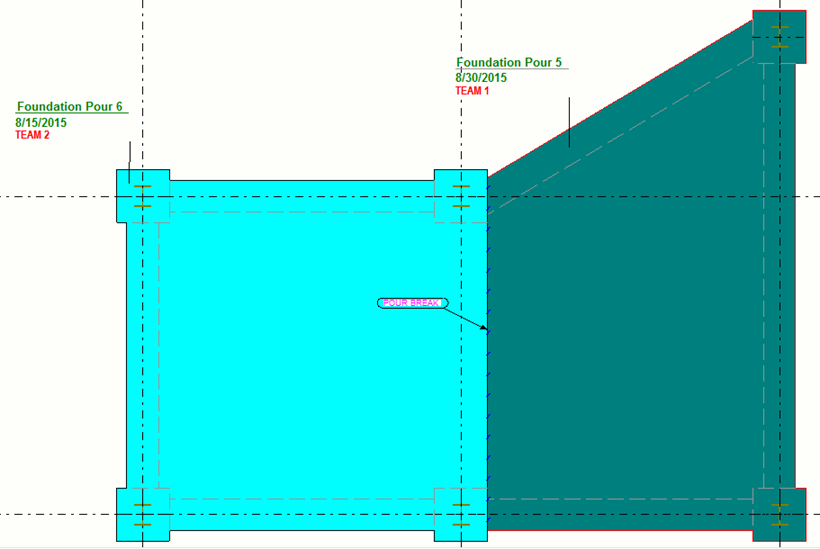

Im nachstehenden Bild sehen Sie zwei Betonierteile in unterschiedlichen Farben und mit jeweils einer Betonierteilbezeichnung. Die Betonierfuge zwischen den Betonierteilen wird durch ein Symbol dargestellt. Die Betonierfuge ist mit einem assoziativen Text gekennzeichnet.

Betonierteile, Betonierteilbezeichnungen und Betonierfugen in der gesamten Zeichnung ändern

Nach Erstellen einer Betonierzeichnung können Sie diese öffnen und die Betonierteile, Betonierbezeichnungen und Betonierfugen ändern.

  1. In einer Betonierzeichnung öffnen Sie die Zeichnungseigenschaften per Doppelklick auf den Zeichnungshintergrund.
  2. Zum Anzeigen der Betonierabschnitte innerhalb der Zeichnung klicken Sie auf die Schaltfläche Ansicht. Vergewissern Sie sich, dass Betonierabschnitte in Zeichnung zeigen auf Ja eingestellt ist, und klicken Sie auf OK.
  3. Zum Ändern der Betonierteileigenschaften klicken Sie auf die Schaltfläche Betonierteil....
    1. Registerkarte Zusammensetzung: Wählen Sie durch Auswahl von Ein oder Aus aus, ob verdeckte Kanten, eigene verdeckte Kanten, Eckschnitte oder Ausrundungskanten angezeigt werden sollen.
    2. Registerkarte Aussehen: Stellen Sie die Farbe und den Typ für sichtbare und verdeckte Kanten ein.

      Sie können eine Standardfarbe oder eine benutzerdefinierte RGB-Farbe verwenden.

    3. Registerkarte Schraffur: Wählen Sie die Füllung der Betonierteilfläche und die Schnittfläche des Betonierteils aus.
    4. Klicken Sie auf OK.
  4. Klicken Sie auf die Schaltfläche Betonierteilbezeichnung..., wählen Sie den Inhalt und die Darstellung der Bezeichnung aus, und klicken Sie auf OK.
  5. Zum Ändern der Betonierfugeneigenschaften klicken Sie auf die Schaltfläche Betonierfugen....
    1. Registerkarte Zusammensetzung: Vergewissern Sie sich, Sichtbarkeit auf Sichtbar eingestellt zu haben, und wählen Sie aus, ob verdeckte Kanten der Betonierfugen eingeblendet werden sollen.
    2. Registerkarte Aussehen: Auf ihr können Sie Farbe und Typ der sichtbaren und verdeckten Kanten von Betonierfugen ändern.

      Sie können eine Standardfarbe oder eine benutzerdefinierte RGB-Farbe verwenden.

    3. Klicken Sie auf OK.
  6. Andere Eigenschaften ändern Sie nach Bedarf. Zum Einblenden der Bewehrung in der Betonierzeichnung klicken Sie beispielsweise auf Bewehrung... und stellen Darstellung aller Bewehrungsstähle auf Sichtbar ein.
  7. Klicken Sie auf Ändern, um die Änderungen in Ihrer Betonierzeichnung anzuwenden.
    Die Änderungen werden auf alle Betonierteile, Betonierbezeichnungen und Betonierfugen der Zeichnung angewendet.

Betonierteileigenschaften in einer geöffneten Zeichnung ändern

  1. Klicken Sie in einer geöffneten Betonierzeichnung auf die zu ändernden Betonierteile.
    Wenn der Zeichnungseigenschaftenbereich nicht geöffnet ist, müssen Sie auf das Betonierobjekt doppelklicken.
  2. Ändern Sie die Sichtbarkeit Einstellungen: Durch Klicken auf die Augenschaltfläche blenden Sie verdeckte Kanten, eigene verdeckte Kanten, Eckschnitte oder Ausrundungen ein oder aus.
  3. In den Einstellungen Darstellung wählen Sie Linienfarbe und Linientyp für sichtbare Kanten, Schnittlinien, verdeckte Kanten und eigene verdeckte Kanten aus.
  4. Wählen Sie in den Schraffur Einstellungen Typ, Farbe, Hintergrund und Maßstab für Teilflächen oder Schnitte aus.
  5. Klicken Sie auf Ändern, um die Änderungen in Ihrer Betonierzeichnung anzuwenden.
Die Änderungen werden jeweils auf das ausgewählte Betonierteil angewendet.

Auf dieselbe Weise können in einer Zeichnung die Betonierfugen und die Betonierteilbezeichnungen ändern, indem Sie diese auswählen und die zugehörigen Eigenschaften im Eigenschaftenbereich ändern.

Weitere Informationen zu Betonierobjekt- und Betonierfugeneigenschaften in Zeichnungen finden Sie unter Betonierobjekt- und Betonierfugeneigenschaften in Zeichnungen.

Ändern des Betonierfugensymbols

Zum Verwenden eines anderen Betonierfugensymbols ändern Sie das Symbol mit der erweiterten Option XS_POUR_BREAK_SYMBOL.

  1. Öffnen Sie in den Klicken Sie im Menü Datei auf Einstellungen > Erweiterte Optionen die Kategorie Zeichnungseigenschaften.
  2. Legen Sie einen neuen Wert für die erweiterte Option XS_POUR_BREAK_SYMBOL fest.

    Standardmäßig ist der Wert PourBreaks@0 eingestellt. Der Wert bezieht sich auf die PourBreaks.sym-Datei, über die das Symbol definiert wird. Der Symbolwert beginnt mit dem Dateinamen der Symbolbibliothek (PourBreaks) und endet mit der Symbolnummer (0). Das Standardsymbol finden Sie unter ..\ProgramData\Trimble\Tekla Structures\<version>\environments\common\symbols.

    Sie können auch eine neue Symboldatei mit einem neuen Symbol erstellen und diese speichern. Definieren Sie dann die neue .sym-Datei für XS_POUR_BREAK_SYMBOL. Zum Verwenden einer Symboldatei, die sich nicht in Ihren Umgebungsordnern befindet, geben Sie in dieser erweiterten Option den vollständigen Pfad zum Speicherort der Symboldatei, den Symboldateinamen und die Symbolnummer als Wert ein.

  3. Klicken Sie auf OK.

Beispiel

Beispiele für Betonierzeichnungen und Betonierlisten

In der Rolle des Betonbauunternehmens sind in der Standardumgebung ein paar vordefinierte Vorlagen und Einstellungen für Betonierzeichnungen und -listen enthalten.

Beispiele von für Betonierabschnitte vordefinierten Zeichnungseigenschaften

In der Rolle des Betonbauunternehmens sind in der Standardumgebung die vordefinierten Übersichtszeichnungseigenschaften CIP_Pour_3D, CIP_Pour_Plan und CIP_Pour_Plan_with_Pour_List enthalten. Diese Zeichnungseigenschaften verwenden detaillierte Objektgruppeneinstellungen für die verschiedenen Farben der Betonierteile je nach Betonagenummer. Darüber hinaus rendert die Zeichnungseigenschaftendatei CIP_Pour_3D keine verdeckten Linien und CIP_Pour_Plan_with_Pour_List fügt der Zeichnung eine Liste mit Betonierabschnitten hinzu.

Die folgende Beispielzeichnung wurde mit den Zeichnungseigenschaften CIP_Pour_Plan_with_Pour_List erstellt und wird mit Eigenschaften auf Ansichtsebene CIP_Pour_3D auf 3D-Ansichten angewendet.

Klicken Sie auf den folgenden Link, um die Zeichnung zu öffnen:

Betonierzeichnung

Beispiele von für Betonierabschnitte vordefinierte Listen

In der Rolle des Betonbauunternehmens sind in der Standardumgebung vordefinierte Listenvorlagen für Betonierabschnittsdaten enthalten:

  • Es gibt zwei herkömmliche Arten von Listenvorlagen, die mit Hilfe des Befehls Liste erstellen erstellt werden können: Pour_List und Pour_Schedule.csv.
  • Die Liste Pour Organizer kann im Excel-Format exportiert werden.

Unter folgenden Links finden Sie Beispiellisten, die mit Hilfe der Listenvorlagen erstellt wurden:

Betonierliste

Betonierzeitplan

Nach Excel exportiere Organizer-Betonierliste
