Platzieren Sie den Assoziativitätspunkt der Führungslinie einer Bewehrungsbezeichnung automatisch.
Tekla Structures ordnet den assoziativen Punkt der Führungslinien von Bewehrungsbezeichnungen so an, dass er nur auf einen Bewehrungsstab verweist. Sie können anpassen, wie Tekla Structures nach der Stelle für den assoziativen Punkt sucht.
-
Klicken Sie im Menü Datei auf und wechseln Sie zur Kategorie Betondetaillierung.
|
Ziel |
Vorgehensweise |
|---|---|
|
Wählen Sie eine optimale Stelle für den Assoziativitätspunkt. |
Stellen Sie XS_ENABLE_REBAR_MARK_LEADER_LINE_BASE_POINT_OPTIMIZATION auf |
|
Definieren Sie den Abstand zwischen Bewehrungsstab und assoziativen Punkt, damit Tekla Structures den assoziativen Punkt anordnet. |
Stellen Sie einen Wert in Millimetern für XS_REBAR_MARK_LEADER_LINE_BASE_POINT_SEARCH_TOLERANCE ein. |
|
Legen Sie die Suchschrittlänge bei der Suche nach der optimalen Stelle für den Assoziativitätspunkt entlang des Bewehrungsstabs fest. |
Stellen Sie einen Wert in Millimetern für XS_REBAR_MARK_LEADER_LINE_BASE_POINT_SEARCH_STEP_LENGTH ein. |
Beispiel

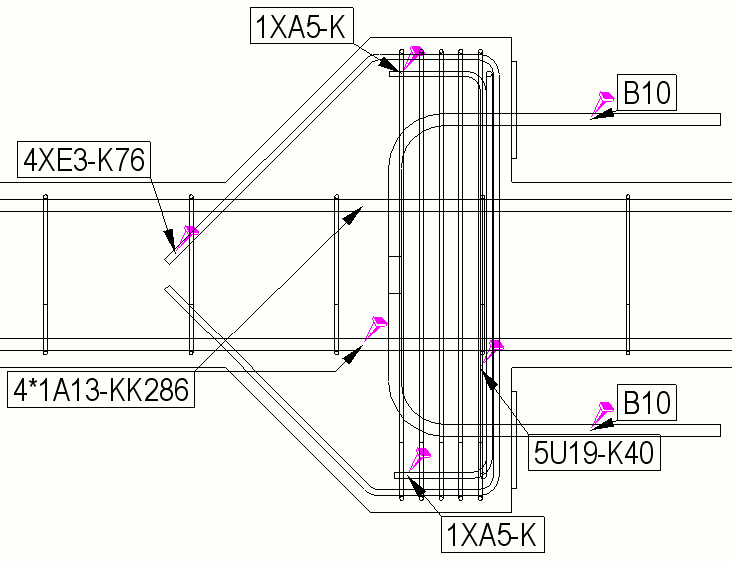

Ein Beispiel mit optimierten Assoziativitätspunkten.
