Automatisches Vereinen von Bezeichnungen

Sie können Bezeichnungen von Tekla Structures automatisch vereinen lassen.

Folgende Elemente können automatisch vereint werden:

Teilbezeichnungen und Oberflächenbehandlung-Bezeichnungen
Bewehrungsbezeichnungen

Weitere Informationen zu Bezeichnungseigenschaften einschließlich zum Vereinen von Einstellungen finden Sie unter Bezeichnungseigenschaften in Zeichnungen.

Sie können Bezeichnungen auch manuell vereinen. Weitere Informationen finden Sie unter Vereinen von Bezeichnungen.

Vereinte Teilbezeichnungen

Eine vereinte Teile-Bezeichnung bedeutet, dass Sie für ähnliche Teile in einer Zeichnung nur eine Teilbezeichnung haben, anstatt einer separaten Bezeichnung für jedes der Teile. Vereinte Teilbezeichnungen zeigen die Anzahl der enthaltenen Teile an und enthalten die definierten Teile-Bezeichnungsinhalte sowie die Vorder- und Rückseiteninformationen. Die Bezeichnungen werden nur in der X-Richtung des Hauptteils vereint.

In folgenden Fällen vereint Tekla Structures Bezeichnungen für sichtbare Teile in Zeichnungen:

Die Nebenteile mit demselben Hauptteil verschweißt oder verschraubt sind.
Sich die Teile auf derselben Linie befinden.
Die Abstände zwischen den Teilen gleich sind.
Die Teile dieselbe Teilposition haben.
Der Abstand zwischen den Teilen entspricht maximal dem für die erweiterte Option XS_PART_MERGE_MAX_DISTANCE eingestellten Wert.
In der Anordnung befinden sich mindestens so viele Teile wie für die erweiterte Option XS_MIN_MERGE_PART_COUNT eingestellt.

Einschränkungen

Sie können Bezeichnungen (Zusammenbaubezeichnungen) nur vereinen, wenn sie Teil des gleichen Montageteils sind.
Tekla Structures vereint keine Nachbarteilbezeichnungen.

Erweiterte Optionen beim Vereinen von Bezeichnungen

Beim Vereinen von Teilbezeichnungen können die folgenden erweiterten Optionen hilfreich sein:

XS_MULTIPLIER_SEPARATOR_FOR_MERGED_PART_MARK

XS_NSFS_POSTFIX_FOR_MERGED_PART_MARK

XS_NS_POSTFIX_FOR_MERGED_PART_MARK

XS_FS_POSTFIX_FOR_MERGED_PART_MARK

XS_PART_MERGE_MAX_DISTANCE

XS_MIN_MERGE_PART_COUNT

Beispiel

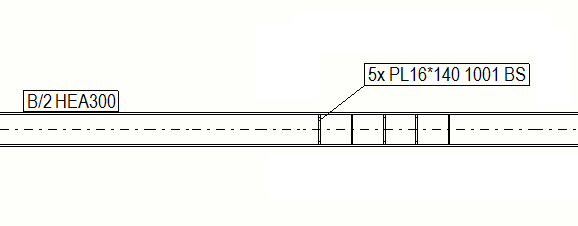

Im nachstehenden Beispiel sind die Bezeichnungen in X-Richtung des Trägers HEA300 (Hauptteil) vereint.

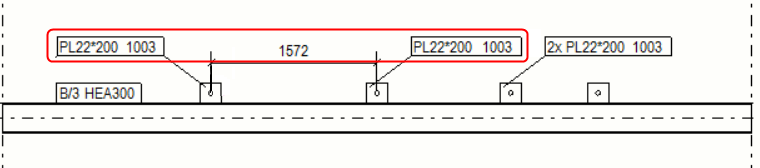

Im nachstehenden Beispiel werden die äußersten linken Teilbezeichnungen nicht vereint, da sie zu weit auseinander liegen.

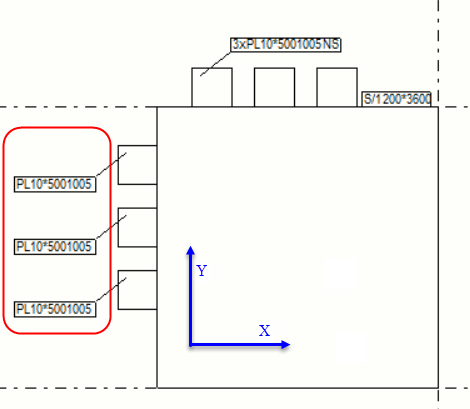

Im nachstehenden Beispiel sind die Bezeichnungen in Y-Richtung nicht vereint, da die Bezeichnungen nur in X-Richtung vereint werden (in diesem Beispiel also in der Horizontalen).

Teilbezeichnungen automatisch vereinen

Sie können Teilbezeichnungen und Oberflächenbehandlungsbezeichnungen automatisch vereinen, um die Anzahl der Bezeichnungen in der Zeichnung zu reduzieren.

Klicken Sie auf der Registerkarte Zeichnungen & Listen auf Zeichnungseigenschaften, und wählen Sie den Zeichnungstyp aus.
Laden Sie Zeichnungseigenschaften, die den benötigten möglichst gut entsprechen.
Einzelteil-, Bauteil- und Zusammenbauzeichnungen: Klicken Sie in der Optionsstruktur links auf Ansicht erstellen, wählen Sie die Ansicht und die Eigenschaften aus, die Sie ändern möchten, und klicken Sie auf Ansichtseigenschaften.
Klicken Sie auf Teilbezeichnung.

Wenn Sie eine Oberflächenbehandlung vereinen möchten, klicken Sie stattdessen auf Oberflächenbehandlung-Bezeichnung.
Stellen Sie auf der Registerkarte Allgemein die Option Bezeichnungen vereinen in den Bezeichnungseigenschaften auf Ein ein.
Einzelteil-, Bauteil- und Zusammenbauzeichnungen: Klicken Sie auf Speichern, um die Änderungen in den Ansichtseigenschaften zu speichern, und dann auf Schließen, um zu den Zeichnungseigenschaften zurückzukehren.

Übersichtszeichnungen: Klicken Sie auf OK.
Klicken Sie zum Speichern der Zeichnungseigenschaften auf Speichern und dann zum Erstellen der Zeichnung auf OK.

Tekla Structures vereint die Bezeichnungen für identische Nebenteile an beiden Seiten des Hauptteils.

Vereinte Bewehrungsbezeichnungen

Tekla Structures kann ähnliche Bewehrungsbezeichnungen von Stäben automatisch vereinen, und Sie können auch manuell Bewehrungsbezeichnungen zusammenführen. Vereinte Bewehrungsbezeichnungen können mehrere Blöcke sowie zusätzliche Informationen enthalten. Blöcke kombinieren ähnliche Einzelbezeichnungen miteinander.

Note:

Damit Tekla Structures ähnliche Bewehungsbezeichnungen in Zeichnungen automatisch vereint, muss die Bewehung an einem Betonteil oder einem Bauteil des Modells befestigt sein.

Tekla Structures führt die Bezeichnungen sichtbarer Bewehrungsstäbe in der Zeichnung automatisch zusammen, falls:

Die Stäbe gehören zu demselben Bauteil oder Betonteil.
Die Richtung der Stäbe ist gleich.
Die Stabbezeichnungen sind identisch.
Die Stäbe liegen nahe beieinander.
Eine gerade Linie kann durch alle Stäbe gezeichnet werden.

Sie können mithilfe der folgenden erweiterten Optionen auch den Abstand definieren, in dem Bezeichnungen für sichtbare Bewehrungsstäbe automatisch vereint werden:

XS_MAX_MERGE_DISTANCE_IN_HORIZONTAL

XS_MAX_MERGE_DISTANCE_IN_VERTICAL

Bewehrungsbezeichnungen automatisch vereinen

Sie können Bewehrungsbezeichnungen automatisch vereinen, um die Anzahl der Bezeichnungen in der Zeichnung zu reduzieren.

Klicken Sie auf der Registerkarte Zeichnungen & Listen auf Zeichnungseigenschaften, und wählen Sie den Zeichnungstyp aus. In Bauteilzeichnungen und Übersichtszeichnungen können Sie Bewehrungsbezeichnungen vereinen.
Laden Sie Zeichnungseigenschaften, die den benötigten möglichst gut entsprechen.
Bauteilzeichnungen: Klicken Sie in der Optionsstruktur links auf Ansicht erstellen, wählen Sie die Ansicht und die Eigenschaften aus, die Sie ändern möchten, und klicken Sie auf Ansichtseigenschaften.
Klicken Sie auf .
Öffnen Sie im Dialogfeld Bewehrungsbezeichnungen die Registerkarte Vereinen.
Wählen Sie eine Option aus der Liste Identische Bezeichnung in dem selben Bauteil aus, um Bezeichnungen zu vereinen und Führungslinien zu erstellen:
- Eine Führungslinie zur Gruppe erstellt eine Führungslinie für eine Gruppe Bewehrungsstäbe.
- Eine Führungslinie pro Reihe: Vereint die Bezeichnungen und erzeugt eine Führungslinie pro Bewehrungsstabreihe.
- Parallele Führungslinien: Vereint die Bezeichnungen und erzeugt parallele Führungslinien.
- Führungslinie an einen Punkt: Vereint die Bezeichnungen und zeichnet alle Führungslinien zu einem Punkt.
- Nicht vereinen: Bezeichnungen werden nicht vereint. Für jede Bezeichnung wird eine eigene Führungslinie erstellt.
- Wenn Sie Nicht vereinen auswählen, müssen Sie weiterhin die Bezeichnungsinhalte für die Bezeichnungen definieren, die Tekla Structures automatisch auf der Registerkarte Vereinen vereint.
Falls mehrere Vereinigungsrichtungen möglich sind, wählen Sie horizontal oder vertikal unter Bevorzugte Richtung zum Vereinen aus.
Wählen Sie den Inhalt für die vereinten Bewehrungsbezeichnungen aus der Liste Verfügbare Elemente aus.

Um sicherzustellen, dass vereinte Bewehrungsbezeichnungen in der Zeichnung erscheinen, übernehmen Sie stets das Symbol welches Blöcke in Bezeichnungen trennt als letztes Element der Bewehrungsbezeichnung. Um das Trennzeichen auszulassen, können Sie dieses Feld freilassen. Übernehmen Sie das Element jedoch trotzdem in die Bezeichnung.
Bei Bedarf fügen Sie einzelnen Elementen der Bezeichnung einen Rahmen hinzu. Der Rahmen kann für jedes Element einzeln definiert werden.
Sie können Schriftart, Schriftgröße und Farbe des Bezeichnungstexts anpassen. Diese Einstellungen können für jedes Element einzeln angepasst werden.
Bauteilzeichnungen: Klicken Sie auf Speichern, um die Änderungen in den Ansichtseigenschaften zu speichern, und dann auf Schließen, um zu den Zeichnungseigenschaften zurückzukehren.

Übersichtszeichnungen: Klicken Sie auf OK.
Klicken Sie zum Speichern der Zeichnungseigenschaften auf Speichern und dann zum Erstellen der Zeichnung auf OK.

Beispiel

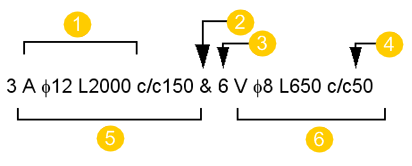

Bei diesem Beispiel werden drei Bezeichnungen A φ12 L2000 zu einem Block und sechs Bezeichnungen V φ8 L650 zu einem anderen Block vereint. Anschließend werden diese beiden Blöcke wie folgt vereint:

(1) Inhalt der einzelnen Bezeichnungen

(2) Trennsymbol zwischen den Blöcken

(3) Blockpräfix

(4) Abstand zwischen Gruppen

(5) Block 1

(6) Block 2
