In Übersichtzeichnungen können Sie Momentverbindungssymbole erstellen, um die Träger anzuzeigen, die über steife Verbindungen mit Stützen verbunden sind. Die Symbole werden entsprechend der Teil-Endauflager erstellt. Sie können Momentverbindungssymbole für alle Teile in der Zeichnungsansicht oder für ausgewählte Teile automatisch erzeugen.

1. Öffnen Sie die Zeichnung.
2. Klicken Sie auf die Schaltfläche Anwendungen und Komponenten im Seitenbereich, um den Katalog Anwendungen und Komponenten zu öffnen.
3. Suchen Sie nach Momentverbindungssymbole erstellen .
4. Klicken Sie auf Momentverbindungssymbole erstellen .
5. Wählen Sie im Dialogfeld Momentverbindungssymbole erstellen die Farbe für die Symbole in der Farbliste aus.
6. Geben Sie einen Maßstab für die Symbole in dem Feld neben der Farbliste ein.
7. Sie haben folgende Möglichkeiten:
   • Wählen Sie zum Erstellen der Momentverbindungssymbole für alle Teile in der Zeichnungsansicht die jeweilige Ansicht aus.
   • Wählen Sie zur Erstellung der Momentverbindungssymbole für ausgewählte Teile die jeweiligen Teile aus.
8. Klicken Sie auf Erstellen.

   Die Momentverbindungssymbole werden entsprechend der Statikteil- und Verbindungsauflagereigenschaften erstellt:

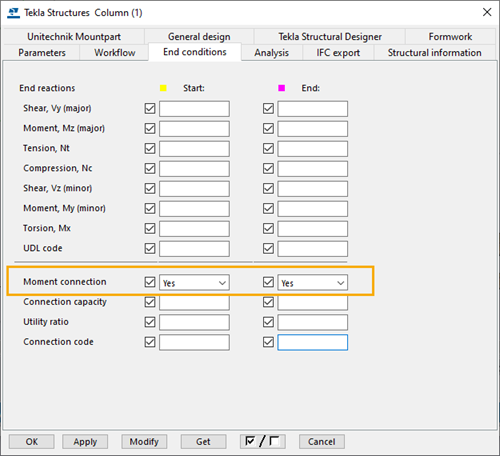

   • Wenn eine Verbindung vorhanden ist, werden die Informationen bezüglich Start- und Endauflager den Registerkarten Startauflager und Endauflager in den Eigenschaften des Statikteils entnommen.

   • Wenn keine Verbindung vorhanden ist, werden die Auflagerinformationen der Registerkarte Endauflager in den benutzerdefinierten Attributen des Teils entnommen.

Wenn Sie alle zuvor erstellten Momentverbindungssymbole entfernen und neue, aktuelle Symbole ersetzen möchten, können Sie die Momentverbindungssymbole aktualisieren.

1. Klicken Sie auf die Schaltfläche Anwendungen und Komponenten im Seitenbereich, um den Katalog Anwendungen und Komponenten zu öffnen.
2. Suchen Sie das Makro Momentverbindungssymbole erstellen.
3. Klicken Sie auf Momentverbindungssymbole erstellen .
4. Sie haben folgende Möglichkeiten:
   • Wählen Sie zur Aktualisierung der Momentverbindungssymbole für alle Teile in der Ansicht die jeweilige Ansicht aus.
   • Wählen Sie zur Aktualisierung der Momentverbindungssymbole für ausgewählte Teile die jeweiligen Teile aus.
5. Klicken Sie auf Erstellen.

Sie können die Momentverbindungssymbole aller Teile in einer Ansicht oder der ausgewählten Teile löschen.

1. Klicken Sie auf die Schaltfläche Anwendungen und Komponenten im Seitenbereich, um den Katalog Anwendungen und Komponenten zu öffnen.
2. Suchen Sie das Makro Momentverbindungssymbole erstellen.
3. Klicken Sie auf Momentverbindungssymbole erstellen .
4. Sie haben folgende Möglichkeiten:
   • Wählen Sie zum Löschen der Momentverbindungssymbole für alle Teile in der Ansicht die jeweilige Ansicht aus.
   • Wählen Sie zum Löschen der Momentverbindungssymbole für ausgewählte Teile die jeweiligen Teile aus.
5. Klicken Sie auf Löschen.
