Zeichnungslayout-Editor öffnen

So greifen Sie auf den Zeichnungslayout-Editor zu:


Zugriff auf den Zeichnungslayout-Editor	Vorgehensweise
Über das Datei Menü im Modellierungsmodus oder im Zeichnungsmodus	Im Menü Datei klicken Sie auf Editoren > Zeichnungslayout-Editor.
Über ein Dialogfeld mit Zeichnungseigenschaften	Klicken Sie auf Anordnung. Klicken Sie auf der rechten Seite der Liste Anordnung auf Bearbeiten.
Über das Menüband im Modellierungsmodus	Klicken Sie auf der Registerkarte Zeichnungen & Listen auf Zeichnungseigenschaften > Zeichnungslayout-Editor.
In einer geöffneten Zeichnung	Gehen Sie wie folgt vor: Klicken Sie mit der rechten Maustaste auf einen bestehenden Tabellensatz, und wählen Sie Layout-Editor öffnen aus. Doppelklicken Sie auf einen bestehenden Tabellensatz, und wählen Sie Zeichnungslayout-Editor aus.
Über Schnellstart	Geben Sie `Zeichnungslayout-Editor` im Feld Schnellstart ein. Wählen Sie Zeichnungslayout-Editor aus der Liste aus.

Ein neues Zeichnungslayout erstellen

Klicken Sie im Menüband Layout-Editor in Zeichnungslayout-Editor auf Layout erstellen.
Benennen Sie das neue Zeichnungslayout, und wählen Sie die ursprüngliche Zeichnungsgröße aus.

Der Name des Zeichnungslayouts darf maximal 63 Zeichen enthalten.

Bitte beachten Sie, das Sie das Layout später auf zusätzliche Zeichnungsgrößen anwenden können.
Klicken Sie auf Erstellen.
Wählen Sie im Seitenbereich von Layout-Editor aus, für welche Zeichnungstypen das neue Layout gilt.
Passen Sie das Zeichnungslayout gemäß Ihren Anforderungen an.

Fügen Sie zum Beispiel neue Tabellen zum Layout hinzu oder erstellen und ändern Sie die verfügbaren Zeichnungsgrößen. Genaue Anleitungen finden Sie unten.
Um das Zeichnungslayout zu speichern, klicken Sie auf Speichern unter im Menüband Layout-Editor.
Geben Sie im Layout speichern Dialogfeld einen Namen für das Zeichnungslayout in das Layout mit einem Namen speichern Feld ein.
Wählen Sie die Zeichnungsgrößen aus, auf die Sie die aktuellen Tabellen, Zeichnungsansichtsrahmen und Abstände zwischen Zeichnungsansichten anwenden wollen.
Um sicherzustellen, dass die Zeichnungsgrößen, die Sie für das aktuelle Zeichnungslayout erstellt haben, auch für das Drucken geeignet sind, aktivieren Sie das Kontrollkästchen Aufgelistete Größen mit Papiergrößen für das Drucken synchronisieren.

Wenn Tekla Structures neue Zeichnungsgrößen feststellt, wird eine Kopie der Datei Papersizesfordrawings.dat im Ordner \attributes unter dem Modellordner erstellt.

Beachten Sie, dass die Zeichnungsgrößen und Papiergrößen nur im aktuellen Modell synchronisiert werden.
Klicken Sie auf Speichern.

Das Zeichnungslayout wird im \attributes-Ordner unter dem Modellordner als eine .lay-Datei gespeichert. Bitte beachten Sie, dass die .lay-Dateien nicht mit dem Werkzeug Zeichnungslayout oder dem Layout-Editor kompatibel sind, die in älteren Versionen von Tekla Structures verfügbar waren. Dies bedeutet, dass Sie das neue Layout nicht mit älteren Versionen von Tekla Structures verwenden können.

Sie können nun mit Zeichnungslayouts weiterarbeiten oder den Layout-Bearbeitungsmodus schließen, indem Sie auf Layout-Editor schließen klicken.

DWG/DXF-Dateien und Schlüsselpläne in Layouts

DWG/DXF-Dateien

Wenn die DWG/DXF-Datei im aktuellen Modellordner zu finden ist, wird ein relativer Pfad (aktuelles Modell/Projekt/Firma/env) verwendet, andernfalls wird der absolute Pfad verwendet. Wenn Sie einen relativen Pfad verwenden möchten, kopieren Sie zuerst die DWG/DXF-Datei in Ihren Modellordner und fügen Sie sie von dort ein. Der Pfad zu Ihrer DWG/DXF-Datei wird dann mit dem Pfad ".\" definiert, der in der Laufzeit mit der gleichen Suchreihenfolge wie andere Layoutinhalte ausgewertet wird.
DWG/DXF-Dateien können im Layout nicht gedreht werden.

Schlüsselpläne

Schlüsselpläne müssen in der Originalzeichnung skaliert werden.
Schlüsselpläne werden in Zeichnungen auch dann angezeigt, wenn das Layout in einer anderen Sprache erstellt wurde als beim Öffnen der Zeichnung, die den Schlüsselplan enthält.
Sie können nicht mehrere Schlüsselpläne in ein Layout einfügen.
Im Layout können Schlüsselpläne nicht gedreht werden.

Tabellen einem Zeichnungslayout hinzufügen

Im Zeichnungslayout-Editor wählen Sie in der Liste Zeichnungsgröße eine Zeichnungsgröße aus, der Tabellen hinzugefügt werden sollen.

Sie können die Änderungen auf mehrere Zeichnungsgrößen anwenden, wenn Sie das Zeichnungslayout speichern.
Klicken Sie im Menüband Layout-Editor auf Tabellen hinzufügen.

Führen Sie im Verfügbare Vorlagen Dialogfeld einen der folgenden Schritte aus:


Ziel	Vorgehensweise
Hinzufügen einer Tabelle (.tpl)	Wählen Sie eine Tabelle aus der Liste Verfügbare Vorlagen aus. Schließen Sie den Verfügbare Vorlagen Dialog. Klicken Sie mit Hilfe der entsprechenden Fangschalter im Zeichnungslayout auf die Stelle, an der die Tabelle hinzugefügt werden soll. Die Tabelle wird automatisch am Zeichnungsansichtsrahmen verankert. Wenn Sie den Maßstab oder die Drehung der Tabelle ändern möchten, wählen Sie die Tabelle aus und geben neue Werte für Maßstab oder Drehung ein. Die Rotations- bzw. Maßstabsänderungen werden sofort auf das Zeichnungslayout angewendet. Wenn Sie eine Tabelle im Maßstab verändern oder drehen, bleibt die Tabelle an derselben Position verankert.
Eine DWG- oder DXF-Datei hinzufügen	Wählen Sie aus der Liste Verfügbare Vorlagen die Option DWG/DXF aus. Wählen Sie die der Zeichnung hinzuzufügende DWG-/DXF-Datei aus. Klicken Sie auf Öffnen. Schließen Sie den Verfügbare Vorlagen Dialog. Klicken Sie mit Hilfe der entsprechenden Fangschalter im Zeichnungslayout auf die Stelle, an der die Tabelle hinzugefügt werden soll. Die DWG/DXF-Datei wird automatisch im Ansichtsrahmen der Zeichnung verankert.
Einen Schlüsselplan hinzufügen	Wählen Sie aus der Liste Schlüsselplan die Option Verfügbare Vorlagen aus. Im angezeigten Dialogfeld Zeichnungen wählen Sie eine aus der Liste Verfügbare Zeichnungen eine vorhandene Schlüsselplanzeichnung aus und klicken auf Auswahl. Schließen Sie den Verfügbare Vorlagen Dialog. Klicken Sie mit Hilfe der entsprechenden Fangschalter im Zeichnungslayout auf die Stelle, an der die Tabelle hinzugefügt werden soll. Der Schlüsselplan wird automatisch am Ansichtsrahmen der Zeichnung verankert.

Wenn sich die Tabelle mit einer Zeichnungsansicht überlappen soll, aktivieren Sie das Kontrollkästchen Mit Ansichten überlappen.

Wenn Sie das Kontrollkästchen Mit Ansichten überlappen nicht aktivieren, belässt Tekla Structures die Zeichnungsansichten außerhalb des Tabellenbereichs, wenn Zeichnungen erstellt oder wiederhergestellt werden. Beachten Sie dabei, dass sich Änderungen an der Überlappung während der Zeichnungserstellung und -wiederherstellung nur auf das Zeichnungslayout auswirkt.

Tabellen im Zeichnungslayout verschieben

Klicken Sie auf der Registerkarte Zeichnungen & Listen auf Zeichnungseigenschaften > Zeichnungslayout-Editor.
Wählen Sie aus der Liste Zeichnungslayout das Zeichnungslayout aus.
Gehen Sie im Zeichnungslayout wie folgt vor:
- Um eine Tabelle zu verschieben, klicken Sie auf die Tabelle, die Sie verschieben möchten.
- Um mehrere Tabellen zu verschieben, halten Sie die linke Maustaste gedrückt und ziehen Sie ein Quadrat um die Tabellen, die Sie verschieben möchten.
Es werden zwei grüne Griffe angezeigt.

Der Griff, der weiter von der Tabelle entfernt ist, bestimmt, wo die Tabelle verankert wird. Der näher gelegene Griff bestimmt, wo sich eine Ecke der Tabelle befindet.
Sie haben folgende Möglichkeiten:
- Klicken Sie auf die Tabelle, die Sie verschieben möchten, und halten Sie die linke Maustaste gedrückt.
- Picken Sie einen der grünen Griffe und halten Sie die linke Maustaste gedrückt.
Ziehen Sie die Tabellen an eine neue Position.

Die Tabellen rasten in metrischen Umgebungen in Abständen von 1 Millimeter und in imperialen Umgebungen der USA von 1/16 Zoll ein.

Tekla Structures zeigt den Abstand zwischen den Griffen sowohl in vertikaler als auch in horizontaler Richtung an. Der Abstand wird je nach der von Ihnen verwendeten Umgebung in Millimetern oder Zollbruchteilen angezeigt.
Lassen Sie die linke Maustaste los, um die Tabellen zu platzieren.

Die Tabellen werden an die neue Position verschoben.

Tabellen im Zeichnungslayout ersetzen

In einer geöffneten Zeichnung klicken Sie mit der rechten Maustaste auf die zu ersetzende Tabelle.
Im Kontextmenü wählen Sie die Option Tabelle austauschen aus.
Im Dialogfeld Tabelle austauschen wählen Sie eine neue Tabelle aus und klicken auf Ersetzen.

Die Tabelle wird ersetzt und der Name der neuen Tabelle in der Liste Verwendete Tabellen angezeigt. Alle für die alte Tabelle definierten Einstellungen bleiben erhalten.

Entfernen von Tabellen aus dem Zeichnungslayout

Gehen Sie folgendermaßen vor:

Klicken Sie im Zeichnungslayout mit der rechten Maustaste auf eine Tabelle, und wählen Sie Löschen aus.
Klicken Sie im Zeichnungslayout eine Tabelle an, und drücken Sie auf der Tastatur Löschen.
Wählen Sie aus der Liste Verwendete Tabellen eine Tabelle aus, und drücken Sie auf der Tastatur Löschen.

Zeichnungsgrößen, Rahmen und Faltmarkierungen anpassen

Rahmen und Faltmarkierungen können für jedes Zeichnungslayout oder jede .lay-Datei individuell angepasst werden. Die Rahmeneigenschaften werden jedoch zunächst aus der standard.fms-Datei mit globalen Rahmen- und Faltmarkierungseigenschaften gelesen. Wenn Sie die globalen Rahmen- und Faltmarkierungseigenschaften in einem Zeichnungslayout nicht verwenden möchten, passen Sie die entsprechenden Eigenschaften im Dialogfeld Zeichnungsgrößeneinstellungen an.

Klicken Sie im Seitenbereich von Layout-Editor auf die Schaltfläche Bearbeiten auf der rechten Seite der Liste Zeichnungsgröße.

Bearbeiten Sie im Abschnitt Verwendete Größen des Dialogfelds Zeichnungsgrößeneinstellungen die Zeichnungsgrößen gemäß Ihren Bedürfnissen:


Ziel	Vorgehensweise
Eine neue Zeichnungsgröße hinzufügen	Klicken Sie auf die Plus-Schaltfläche unter der Liste der vorhandenen Zeichnungsgrößen. Am unteren Rand der Liste der Zeichnungsgrößen wird eine neue Zeile hinzugefügt. Wählen Sie entweder eine vordefinierte Zeichnungsgröße aus der Liste in der Spalte Name aus, oder geben Sie einen Namen für die neue Zeichnungsgröße ein. Die vordefinierten Zeichnungsgrößen in der Liste Name sind in der PaperSizesForDrawings.dat-Datei definiert. Standardmäßig befindet sich die Datei im Ordner ..\ProgramData\Trimble\Tekla Structures\<version>\environments\common\system folder. Um die Breite und Höhe anzupassen, doppelklicken Sie auf die Felder Breite und Höhe, und geben Sie neue Werte ein. Sie können auch mit der rechten Maustaste auf die Zeile Größe klicken, Bearbeiten auswählen und im eingeblendeten Dialogfeld die Breite und die Höhe eingeben. Wenn Sie zulassen möchten, dass Tekla Structures automatisch geeignete Zeichnungsgrößen für Zeichnungen auswählt, aktivieren Sie das Kontrollkästchen Auto. Format. Weitere Informationen zur automatischen Größenanpassung finden Sie unter Definieren der Zeichnungsgröße und des Maßstabs der Zeichnungsansicht.
Die Breite und Höhe einer Zeichnungsgröße anpassen	Wählen Sie die Zeichnungsgröße aus, deren Breite und Höhe Sie ändern möchten. Auf die Felder Breite und Höhe doppelklicken und neue Wert eingeben. Sie können auch mit der rechten Maustaste auf die Größenzeile klicken, Bearbeiten auswählen und im angezeigten Dialogfeld die Breite und Höhe definieren.
Seitenausrichtung ändern	Klicken Sie mit der rechten Maustaste auf die Zeile der Zeichnungsgröße, deren Ausrichtung Sie ändern möchten. Wählen Sie Ausrichtung tauschen aus. Breite und Höhe der Zeichnungsgröße werden getauscht.
Verwendung der Zeichnungsgröße für automatische Zeichnungsgrößen aktivieren	Wählen Sie die Zeichnungsgröße aus, die Sie für das Autoformat verwenden möchten. Aktivieren Sie das Kontrollkästchen Auto. Format .
Eine Zeichnungsgröße aus dem Zeichnungslayout löschen	Klicken Sie auf die Schaltfläche zum Entfernen neben der Zeichnungsgröße, die Sie löschen möchten.

Passen Sie im Abschnitt Rahmen die Rahmen an:
1. Wählen Sie aus, welche Rahmen im Zeichnungslayout sein sollen.

  Wir empfehlen, dass Sie mindestens einen Rahmen in Ihren Zeichnungen zu verwenden. Wenn Sie nur einen Rahmen verwenden möchten, wählen Sie den Rahmen Rahmen 1 aus.

  Zum Hinzufügen von Faltmarken zu Zeichnungen wählen Sie sowohl Rahmen 1 als auch Rahmen 2 aus und nutzen den sekundären Rahmen als äußeren Rahmen.
2. Geben Sie die Abstände in Millimetern oder Zoll zwischen den einzelnen Rahmen und den linken, rechten, oberen und unteren Kanten des Papiers ein, und wählen Sie für jeden Rahmen eine Farbe aus.

  Sie können auch mit der rechten Maustaste auf die Rahmenzeile klicken, Bearbeiten auswählen und im eingeblendeten Dialogfeld die Abstände und die Rahmenfarbe definieren.
Definieren Sie in diesem Abschnitt Faltmarkierungen die Faltmarkierungseigenschaften, wenn Sie Faltmarkierungen in Ihren Zeichnungslayouts verwenden möchten. Dazu aktivieren Sie sowohl Rahmen 1 als auch Rahmen 2.
1. Geben Sie den horizontalen und vertikalen Abstand zwischen Faltmarkierungen in Millimetern oder Zoll ein, beginnend an der unteren rechten Ecke des äußeren Rahmens.
2. Wählen Sie eine Farbe für die Faltmarkierungen aus.
Um die Einstellungen zu speichern und das Dialogfeld Zeichnungsgrößeneinstellungen zu schließen, klicken Sie auf OK.

Position von Zeichnungsansichten anpassen

Zum Anpassen der Position von Zeichnungsansichten muss eine Zeichnung geöffnet sein.

Scrollen Sie bis zum Abschnitt Zeichnungsansichten des Seitenbereichs im Layout-Editor.
In den Feldern unter der Überschrift Seitenränder geben Sie die horizontalen und vertikalen Abstände zwischen äußerster Zeichnungsansicht und Zeichnungskanten oder Tabellenkanten ein.

Bedenken Sie dabei, dass Tekla Structures den eingegebenen Abständen automatisch um 5 Millimeter hinzufügt.
In den Feldern unter der Überschrift Zwischenraum geben Sie die horizontalen und vertikalen Abstände zwischen Zeichnungsansichtsrahmen ein.

Bedenken Sie dabei, dass die Einstellungen Zeichnungsansichten zusammen mit der erweiterten Option XS_DISABLE_VIEW_CENTERING_[Zeichnungstyp] funktionieren. Durch Einstellen der Werte dieser erweiterten Option auf VER, HOR oder beide wird das automatische Zentrieren von Zeichnungsansichten in horizontaler, vertikaler oder in beiden Richtungen deaktiviert.

Das Zentrieren von Zeichnungsansichten kann manuell für alle Zeichnungstypen außer bei Bauteilzeichnungen aktiviert oder deaktiviert werden. In Bauteilzeichnungen ist das Zentrieren von Zeichnungsansichten immer aktiviert.

Sichtbarkeit von Tabellen im Zeichnungslayout anpassen

Das Zeichnungslayout enthält einige Informationen, die Sie möglicherweise nicht immer sehen müssen, da einige Tabellen nicht in allen Zeichnungen, die dasselbe Zeichnungslayout verwenden, relevant sind. Diese Tabellen werden als ausgeblendete Tabellen bezeichnet. Wenn sich der Inhalt einer Zeichnung ändert, können diese Tabellen wieder erscheinen. Zum Beispiel kann eine Tabelle sichtbar werden, wenn Sie eine Revision hinzufügen.

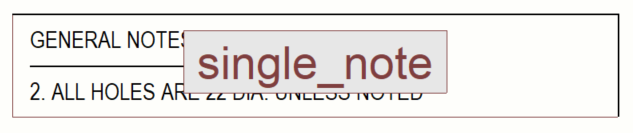

Standardmäßig werden ausgeblendete Tabellen als einfache Rahmen angezeigt, die eine bekannte Breite und eine Standardhöhe haben. In der Abbildung unten ist die obere Tabelle eine normale Tabelle, während die untere Tabelle eine versteckte Tabelle ist.

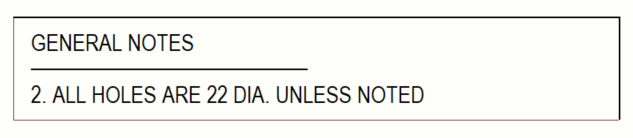

Falls erforderlich, können Sie ausgeblendete Tabellen vollständig aus dem Zeichnungslayout ausblenden.

Gehen Sie wie folgt vor:


Ziel	Vorgehensweise
Ausgeblendete Tabellen ein- oder ausblenden	Klicken Sie im Seitenbereich Layout-Editor auf neben Ausgeblendete Tabellen einblenden. Um versteckte Tabellen wieder einzublenden, klicken Sie auf neben Ausgeblendete Tabellen einblenden.
Tabellennamen ausblenden oder anzeigen	Klicken Sie im Seitenbereich Layout-Editor auf neben Tabellennamen anzeigen. Die Tabellennamen sind ausgeblendet. Um versteckte Tabellen wieder einzublenden, klicken Sie auf neben Tabellennamen anzeigen. Die Tabellennamen werden wieder angezeigt.

Ein Zeichnungslayout bearbeiten

Tipp:

Sie können Zeichnungslayouts im Dateiordner entfernen oder umbenennen. Wechseln Sie zum Unterordner \attributes unter dem Modellordner und suchen Sie die richtige .lay-Datei, um sie zu entfernen oder umzubenennen.

Klicken Sie auf der Registerkarte Zeichnungen & Listen auf Zeichnungseigenschaften > Zeichnungslayout-Editor.
Wählen Sie aus der Liste Zeichnungslayout das Zeichnungslayout aus, das Sie bearbeiten möchten.
Bearbeiten Sie das Zeichnungslayout gemäß Ihren Anforderungen.

Sie können zum Beispiel Tabellen hinzufügen, verschieben oder entfernen oder die Zeichnungsgrößen ändern.
Um das Zeichnungslayout zu speichern, klicken Sie auf Speichern unter im Menüband Layout-Editor.
Wenn Sie das bearbeitete Layout mit einem anderen Namen speichern möchten, geben Sie im Dialogfeld Layout speichern einen Namen in das Feld Layout mit einem Namen speichern ein.

Wenn Sie keinen neuen Namen für das Layout eingeben, überschreiben die vorgenommenen Änderungen die vorhandene Layoutdatei (.lay).
Wählen Sie die Zeichnungsgrößen aus, auf die Sie die aktuellen Tabellen, Zeichnungsansichtsrahmen und Abstände zwischen Zeichnungsansichten anwenden wollen.
Um sicherzustellen, dass die Zeichnungsgrößen, die Sie für das aktuelle Zeichnungslayout erstellt haben, auch für das Drucken geeignet sind, aktivieren Sie das Kontrollkästchen Aufgelistete Größen mit Papiergrößen für das Drucken synchronisieren.

Wenn Tekla Structures neue Zeichnungsgrößen feststellt, wird eine Kopie der Datei Papersizesfordrawings.dat im Ordner \attributes unter dem Modellordner erstellt.

Beachten Sie, dass die Zeichnungsgrößen und Papiergrößen nur im aktuellen Modell synchronisiert werden.
Klicken Sie auf Speichern.

Die von Ihnen vorgenommenen Änderungen werden in der Zeichnungslayoutdatei .lay gespeichert. Alle Zeichnungen, die das bearbeitete Layout verwenden, werden automatisch aktualisiert, um den Änderungen zu entsprechen.
