Eckschnitte in Zeichnungen zeigen

Sie können Eckschnitte in Zeichnungen anzeigen und die Art der Darstellung durch Ändern der Teileigenschaften und der Eckschnitteigenschaften anpassen. Eckschnitten können Sie auch assoziative Anmerkungen hinzufügen.

Eckschnitte in einer Zeichnung einblenden

Sie können festlegen, ob und wie die Eckschnitte in Ihrer Zeichnung angezeigt werden.

  1. Öffnen Sie eine Zeichnung mit der Ansicht eines Teils mit Eckschnitten, und doppelklicken Sie zum Öffnen der Zeichnungsansichtseigenschaften auf den Ansichtsrahmen.
  2. Wählen Sie in der Optionsstruktur auf der linken Seite Teil.
  3. Aktivieren Sie im Bereich Zusätzliche Symbole das Kontrollkästchen Eckschnitte ein/aus.
  4. Wählen Sie in der Liste Darstellung je nach gewünschtem Ergebnis entweder Kontur oder Exakt aus.
  5. Klicken Sie auf Ändern.
  6. In der Zeichnung doppelklicken Sie bei Bedarf auf den Eckschnitt, ändern die Linienfarbe und geben die Eckschnitteigenschaften ein.
    Sie können eine Standardfarbe oder eine benutzerdefinierte RGB-Farbe verwenden.
Zum Anzeigen der Eckschnitte eines bestimmten Teils in einer Zeichnung doppelklicken Sie auf das Teil, klicken in den Teileigenschaften auf die Augenschaltfläche Eckschnitte und dann auf Ändern.

Standardmäßige Linienfarbe bzw. Linientyp für Eckschnitte definieren

Sie können eine Standard-Linienfarbe bzw. einen Standard-Linientypen für Eckschnitte in Zeichnungen definieren.

  1. Im Menü Datei klicken Sie auf Einstellungen > Optionen und wechseln Sie zu den Einstellungen für Zeichnungsobjekte.
  2. Definieren Sie für den Eckschnitt die Standardlinienfarbe und den Standardlinientyp.
    Sie können eine Standardfarbe oder eine benutzerdefinierte RGB-Farbe verwenden.
  3. Speichern Sie die Standardeinstellungen mit OK.
Tip:

Zum manuellen Überschreiben der Standardeinstellungen in einer Zeichnung doppelklicken Sie auf den Eckschnitt und bearbeiten Linienfarbe und Eigenschaften des Eckschnitts.

Farbe und Typ der Eckschnittlinie manuell ändern

Sie können den Linientyp und die Farbe von Eckschnitten in einer geöffneten Zeichnung manuell ändern. Hierdurch werden die in den Einstellungen für Zeichnungsobjekte im Dialogfeld Optionen definierten Standardeinstellungen für Farbe und Typ überschrieben.

Vergewissern Sie sich zunächst, in den Teileeigenschaften die Eckschnitte als sichtbar eingestellt zu haben.
  1. Zum Ändern der Eckschnitteigenschaften doppelklicken Sie in einer geöffneten Zeichnung auf einen Eckschnitt.
  2. Wählen Sie die gewünschte Farbe und den gewünschten Linientyp.
    Sie können eine Standardfarbe oder eine benutzerdefinierte RGB-Farbe verwenden.
  3. Klicken Sie auf Ändern.

    Linienfarbe und Typ werden geändert.

    Oft wird für Eckschnittlinien die unsichtbare Farbe verwendet, damit die Eckschnitte nicht gedruckt oder in Zeichnungen mit kleinem Maßstab angezeigt werden. Trotzdem sollen sie beispielsweise zum Hinzufügen von assoziativen Anmerkungen ausgewählt werden sollen.

Beispiel

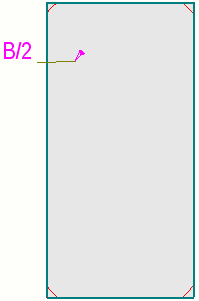

Die folgenden Beispiele zeigen, wie Eckschnitte mit verschiedenen Teiledarstellungseinstellungen angezeigt werden:

Eckschnitten assoziativen Anmerkungen hinzufügen

Sie können Eckschnitten assoziative Anmerkungen hinzufügen.

  1. Öffnen Sie die Zeichnung eines Teils mit Eckschnitten.
  2. Doppelklicken Sie auf die Teile und Eckschnitte, und ändern Sie die Eigenschaften des Teils oder Eckschnitts, damit die Eckschnitte sichtbar sind und problemlos ausgewählt werden können.
  3. Zum Öffnen der Eigenschaften von assoziativen Anmerkungen klicken Sie bei gedrückter UMSCHALTTASTE auf der Registerkarte Bezeichnungen der Zeichnung auf einen der Befehle in der Dropdown-Liste Anmerkung.
    Sie können auch in der Objektliste des Eigenschaftenbereichs Assoziative Bezeichnung auswählen.
  4. Wählen Sie aus der Liste Objekttyp Eckschnitt aus.
  5. Klicken Sie im grafischen Editor für assoziative Anmerkungen in der Elementliste auf die Plus-Schaltfläche , um die der Bezeichnung hinzuzufügenden Elemente auszuwählen.
    Überflüssige Elemente können Sie über die Löschschaltfläche mit dem roten Kreuz aus der Bezeichnung entfernen.
  6. Andere Eigenschaften ändern Sie nach Bedarf.
  7. Zum Hinzufügen der Bezeichnung klicken Sie in der Zeichnung auf einen Eckschnitt.

    Bei der Nutzung von Führungslinien picken Sie eine Position für die Bezeichnung.

Beispiel: Eckschnitte

Nachstehend finden Sie typische Beispiele für Darstellung von Eckschnitten in Zeichnungen.

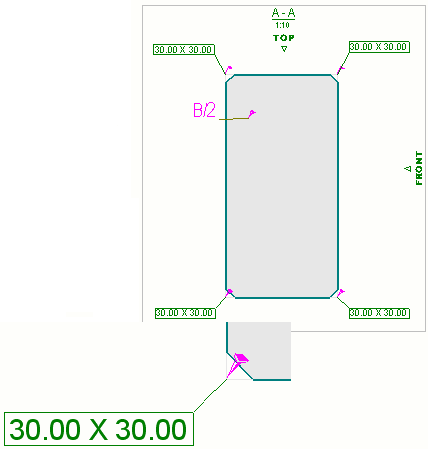

Beim ersten Beispiel ist das Teil Darstellung auf Exakt und Eckschnitte auf sichtbar eingestellt. Oft wird für Eckschnittlinien eine unsichtbare Farbe verwendet, damit Eckschnitte nicht in Ausdrucken dargestellt werden und trotzdem z. B. zum Hinzufügen von assoziativen Anmerkungen eingeblendet und ausgewählt werden können.

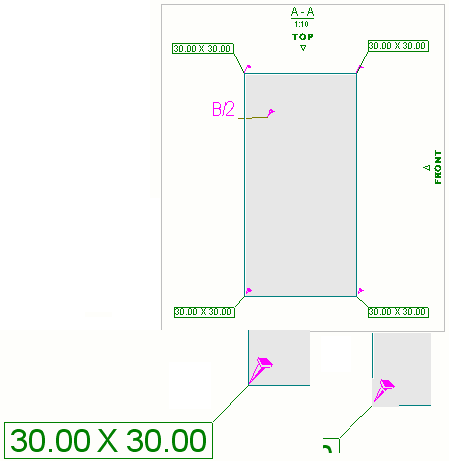

Beim zweiten Beispiel ist das Teil Darstellung auf Kontur und Eckschnitte in den Teileigenschaften auf sichtbar eingestellt. Die unsichtbare Farbe wird für Eckschnittlinien verwendet, damit sie in der Zeichnung beispielsweise zum Hinzufügen von assoziativen Anmerkungen eingeblendet und ausgewählt werden können. Dieser Darstellungstyp wird häufig für kleine Maßstäbe verwenden, bei denen kleine Eckschnitte nicht deutlich zu sehen sein müssen. Der in der unteren rechten Ecke des Bildes angezeigte Eckschnitt veranschaulicht, wie ein ausgewählter Eckschnitt aussieht.
