Zeichnen von Biegeformenskizzen für Bewehrungsstäbe mit der Anwendung Biegeformen für Bewehrung zeichnen

Die Anwendung Biegeformen für Bewehrung zeichnen erzeugt Explosionszeichnungen der Bewehrung anhand der unter Biegeformskizze und Bezeichnung für Bewehrungsstab oder den in assoziativen Bezeichnungen definierten Einstellungen. Die Anwendung kann zum automatischen Erzeugen verschiedener Biegeformskizzen für mehrere Bewehrungen gleichzeitig genutzt werden. Um das flexible Arbeiten mit verschiedenen Zeichnungstypen zu optimieren, verwenden Sie Biegeformen für Bewehrung zeichnen in Kombination mit Biegeformskizze und Bezeichnung für Bewehrungsstab.

Die Anwendung erzeugt Biegeformskizzen für Bewehrungsstäbe auf Grundlage von ausgewählten Objekten. Sie können Folgendes auswählen:

Bewehrung: Biegeformen werden nur für die ausgewählten Bewehrungsstäbe erzeugt.
Teile: Biegeformen werden für Bewehrungsstäbe im ausgewählten Betonteil erzeugt.
Ansichten: Biegeformen werden für Bewehrungen in der ausgewählten Zeichnungsansicht erzeugt.
Eine Zeichnung aus dem Dokument-Manager: Biegeformen werden für Bewehrungen in den ausgewählten Zeichnungen erzeugt.

Zeichnen von Biegeformskizzen

Wählen Sie in der Zeichnung das Objekt aus, für das Sie Biegeformskizzen erstellen möchten: Bewehrung, Teile, Ansichten oder eine Zeichnung aus dem Dokument-Manager.
Klicken Sie auf die Schaltfläche Anwendungen und Komponenten im Seitenbereich, um den Katalog Anwendungen und Komponenten zu öffnen.
Klicken Sie auf den Pfeil neben Anwendungen, um die Anwendungsliste zu öffnen.
Doppelklicken Sie in der Liste Anwendungen auf Biegeformen für Bewehrung zeichnen.

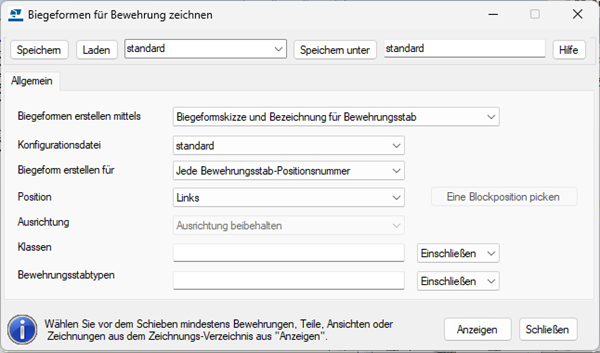

Definieren Sie die Erstellungsmethode, die Positionen der Biegeformen und andere erforderliche Einstellungen:


Biegeformen erstellen mittels	Biegeformskizze und Bezeichnung für Bewehrungsstab: Erstellen Sie die Biegeformen anhand der in der Einstellungsdatei gespeicherten Biegeformskizze und Bezeichnung für Bewehrungsstab. Definieren und speichern Sie die Einstellungen in der Biegeformskizze und Bezeichnung für Bewehrungsstab Anwendung, die aus dem Anwendungen und Komponenten Katalog gestartet werden kann. Assoziative Bezeichnung: Die Biegeformen werden auf der Basis einer für assoziative Bezeichnungen gespeicherten Eigenschaftendatei erzeugt. Definieren und speichern Sie die Eigenschaften in den Eigenschaften assoziativer Bezeichnungen. Es ist wichtig, mindestens eine Biegeform-Eigenschaftendatei für assoziative Bezeichnungen zu definieren.
Konfigurationsdatei	Wählen Sie die gewünschten Einstellungen aus der Liste aus. In der nachstehenden Liste werden die Einstellungen Biegeformskizze und Bezeichnung für Bewehrungsstab oder Assoziative Bezeichnung je nach der Auswahl für Biegeformen erstellen mittels angezeigt.
Biegeform erstellen für	Jede Bewehrungsstab-Positionsnummer: Für jede Bewehrungsstab-Positionsnummer wird eine Biegeform erzeugt. Jede Bewehrungsgruppe: Für jede Stabgruppe wird eine Biegeform erzeugt.
Position	Definiert die Position der Biegeformen relativ zum Betonteil. Die Optionen für Biegeformskizze und Bezeichnung für Bewehrungsstab und Assoziative Bezeichnung sind unterschiedlich: Positionsoptionen für Biegeformskizze und Bezeichnung für Bewehrungsstab: Oben und unten: Positioniert die Biegeformen über dem und unten an dem Betonteil. Unten: Positioniert die Biegeformen unten an dem Betonteil. Oben: Positioniert die Biegeformen über dem Betonteil. Links: Positioniert die Biegeformen auf der linken Seite des Betonteils. Rechts: Positioniert die Biegeformen auf der rechten Seite des Betonteils. Benutzerdefinierte Position in ausgerichteten Blöcken: Hiermit werden die Biegeformen auf die Stützen im ausgewählten Bereich verteilt. Alle Stäbe innerhalb einer Stütze sind standardmäßig vertikal ausgerichtet. Wählen Sie über die Schaltfläche Eine Blockposition picken den gewünschten Bereich aus. Positionsoptionen für Assoziative Bezeichnung: Unten: Positioniert die Biegeformen unten an dem Betonteil. Unten – Position im Teil: Positioniert die Biegeformen am unteren Rand des Betonteils, geordnet nach der längsten Seite. Die Platzierungslogik berücksichtigt die Ausrichtung des Teils, berechnet die längste Seite des Teils und verwendet diese als Referenz, um zu bestimmen, was "unten" in diesem Kontext bedeutet. Rechts: Positioniert die Biegeformen auf der rechten Seite des Betonteils. Rechts – Position im Teil: Positioniert die Biegeformen auf der rechten Seite des Betonteils, geordnet nach der längsten Seite. Bei der Platzierungslogik wird die Ausrichtung des Teils berücksichtigt, die längste Seite des Teils berechnet und anhand dieser Werte bestimmt, was in diesem Zusammenhang „rechts“ bedeutet. Unten und rechts: Hiermit werden die Biegeformen unten rechts im Betonteil positioniert. Oben: Positioniert die Biegeformen über dem Betonteil. Oben – Position im Teil: Positioniert die Biegeformen über dem Betonteil, geordnet nach der längsten Seite. Die Platzierungslogik berücksichtigt die Ausrichtung des Teils, berechnet die längste Seite des Teils und verwendet diese als Referenz, um zu bestimmen, was "oben" in diesem Kontext bedeutet. Oben und unten: Positioniert die Biegeformen über dem und unten an dem Betonteil. Oben und unten – Position im Teil: Hiermit werden die Biegeformen oben und unten im Betonteil anhand der längsten Seite positioniert. Die Platzierungslogik berücksichtigt die Ausrichtung des Teils, berechnet die längste Seite des Teils und verwendet diese als Referenz, um zu bestimmen, was "oben und unten" in diesem Kontext bedeutet.
Ausrichtung	Es gibt folgende Optionen: Drehung beibehalten Horizontal drehen Diese Einstellung ist nur verfügbar, wenn die Option Benutzerdefinierte Position in ausgerichteten Blöcken für die Option Position ausgewählt ist.
Klassen	Schließt die definierten Bewehrungsstabklassen ein oder aus. Definieren Sie die Stabklassen. Mit Enthält nicht oder Einschließen definieren Sie, ob für diese Bewehrungsstäbe eine Biegeform erstellt werden soll.
Bewehrungsstabtypen	Schließt die definierten Biegeformen ein oder aus. Hier können Sie die Formcodes der Bewehrungsstäbe definieren. Mit Enthält nicht oder Einschließen definieren Sie, ob für diese Bewehrungsstäbe eine Biegeform erstellt werden soll. Sie können den Formcode eines Stabes abfragen, indem Sie auf dem Menüband auf Objektinformation klicken.

Bei der Auswahl von Benutzerdefinierte Position in ausgerichteten Blöcken klicken Sie auf die Schaltfläche Eine Blockposition picken und wählen den Bereich durch Picken von zwei Punkten aus.
Klicken Sie auf Anzeigen.

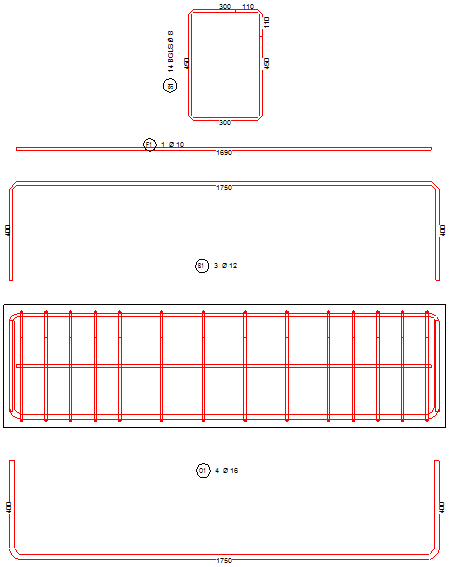

Beispiele:
