Zeichnungsobjekte ziehen, umformen und skalieren
Viele Zeichnungsobjekte, Maßlinien und Führungslinien vieler Zeichnungsobjekte verfügen über Griffe. Mit diesen Griffen können Sie durch Ziehen Form und Größe der Objekte ändern. Wenn der Schalter Ziehen und Ablegen auf der Zeichnung aktiviert ist, müssen die Griffe oder Objekte beim Ziehen oder Ändern von Form oder Größe der Objekte nicht separat ausgewählt werden.
Ziehen, Ändern in Größe oder Form von Bezeichnungsobjekten, skizzierten Objekte und Achsrasterbezeichnungen
- Klicken Sie in einer geöffneten Zeichnung im Menü Datei auf Einstellungen, und aktivieren Sie das Kontrollkästchen Ziehen und Ablegen auf der Zeichnung. Anschließend können Sie Zeichnungsobjekte wie Anmerkungen, skizzierte Objekte und Achsrasterbezeichnungen verschieben, ziehen, in Größe oder Form verändern, ohne zuerst die Objekte oder Griffe auszuwählen.
- Zum Verschieben der Griffpunkte von skizzierten Objekten zum Ändern der Größe oder Form picken Sie mit der linken Maustaste den Griff, halten die Taste gedrückt und ziehen Sie den Griff an die neue Stelle.
- Zum Ziehen an Griffen von Achsrasterbezeichnungen wählen Sie zunächst die Achsrasterlinie aus. Achten Sie darauf, dass der Selektionsschalter Rasterlinie auswählen
aktiviert ist. - Sie können auch an den Assoziativitätspunkt der Führungslinie der Bezeichnungsobjekte ziehen.
Ziehen von Bemaßungen
- Durch Aktivieren des Schalters Ziehen und Ablegen auf der Zeichnung können Sie an der Bemaßung ziehen, ohne sie erst auszuwählen.

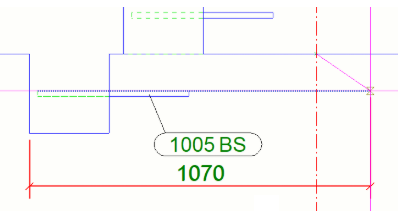

- Damit beim Ziehen an Maßbezeichnungen die Bemaßungen und Bezeichnungen nicht überlappen, wählen Sie zunächst den Griff der Bezeichnung aus.
- Sie können nur an relativen Bemaßungen ziehen, nicht an absoluten Bemaßungen.
- Lineare Maße in Zeichnungen können durch Ziehen der Bemaßungen für Bemaßungsgriffe geändert werden.
- Ziehen in einzelnen Maßketten: Wenn Sie versuchen, einen Maßpunkt an eine neue Position zu ziehen, die sich hinter einem vorhandenen Maßpunkt befindet, wird der ausgewählte Maßpunkt an der alten Position gelöscht und an der neuen, bevorzugten Position neu erstellt. Wenn Sie versuchen, den Punkt an dieselbe Koordinatenposition zu ziehen, an der sich der vorhandene Punkt befindet, wird der gezogene Maßpunkt automatisch wieder an die Ursprungsposition versetzt.
- Ziehen in Maßketten: Wenn Sie versuchen, den Punkt zwischen zwei Punkte auf einer benachbarten Maßlinie zu ziehen, wird der ausgewählte Maßpunkt an der alten Position gelöscht und an der neuen, bevorzugten Position neu erstellt. Wenn Sie versuchen, den Punkt an dieselbe Koordinatenposition zu ziehen, an der sich der vorhandene Punkt befindet, wird der gezogene Maßpunkt an der alten Position gelöscht und mit dem vorhandenen Punkt kombiniert, nachdem Sie ihn an den neuen Position abgelegt haben.

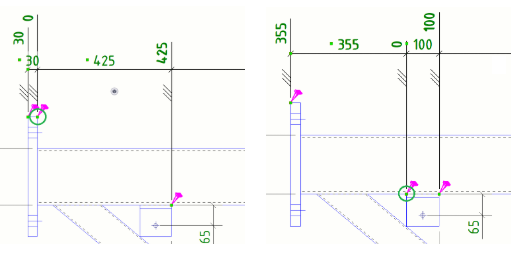

- Wenn Sie einen Maßpunkt mit einer Nullkoordinate in laufender Bemaßung ziehen, können Sie die Koordinate des Startmaßpunktes ändern, ohne den Befehl Maßstartpunkt setzen auszuführen.
Anmerkung:
Beim Ziehen an einzelnen Bezeichnungen, Anmerkungen, Texten oder Bemaßungen sind deren Platzierungseinstellung gegebenenfalls je nach nachfolgend aufgeführten erweiterten Optionen als fest eingestellt. Die Bezeichnung, die Anmerkung, der Text oder die Bemaßung verbleiben jeweils an ihrer Position, auch wenn Sie die Zeichnung aktualisieren. Prüfen Sie gegebenenfalls die Einstellungen für folgende erweiterte Optionen:
XS_CHANGE_DRAGGED_DIMENSIONS_TO_FIXED
XS_CHANGE_DRAGGED_MARKS_TO_FIXED
