Bemaßungen zu Blechen hinzufügen

Sie können Bleche mit einigen erweiterten Optionen unter Datei > Einstellungen > Erweiterte Optionen > Bemaßung - Teile bemaßen.

Anmerkung:

Die Einstellungen in der Ansicht, dim_planes_table.txt teilt Tekla Structures mit, welche Bemaßungsebenen für bestimmte Profiltypen möglich sind, und mit den erweiterten Optionen können Sie die Bemaßungsposition optimieren. Die Einstellungen in der Datei dim_planes_table.txt können nur verwendet werden, wenn Sie den Pfad auf dim_planes_table.txt als Wert für die erweiterte Option XS_PART_DIMENSION_PLANES_TABLE festgelegt haben.

Wenn Sie dim_planes_table.txt in Umgebungsordnern ändern, müssen Sie nach dem Ändern der Datei:

Starten Sie Tekla Structures neu.
Die Zeichnungen neu erstellen.

Andernfalls wirken sich die Änderungen nicht auf die Zeichnungen aus.

So bemaßen Sie Bleche mit Hilfe der erweiterten Optionen:


Ziel	Vorgehensweise
Bemaßen der Bleche bis zur Kante, die dem benachbarten Teil am nächsten liegt	Setzen Sie die erweiterte Option XS_PART_POSITION_TO_EDGE_NEAREST_TO_NEIGHBOUR auf `TRUE`.
Bemaßen der Bleche bis zur Vorderkante der Träger	Setzen Sie die erweiterte Option XS_USE_PLATE_SIDE_POSITIONING auf `FALSE`. Setzen Sie die erweiterte Option XS_PART_POSITION_TO_EDGE_NEAREST_TO_NEIGHBOUR auf `FALSE`. Setzen Sie die erweiterte Option XS_PART_POSITION_TO_LEADING_EDGE auf `TRUE`.
Bemaßen der Bleche bis zur Vorderkante der Stützen	Setzen Sie die erweiterte Option XS_USE_PLATE_SIDE_POSITIONING auf `FALSE`. Setzen Sie die erweiterte Option XS_PART_POSITION_TO_EDGE_NEAREST_TO_NEIGHBOUR auf `FALSE`. Setzen Sie die erweiterte Option XS_PART_POSITION_TO_LEADING_EDGE_IN_COLUMNS_ALSO auf `TRUE`.
Bemaßen der Bleche bis zur Hinterkante	Setzen Sie die erweiterte Option XS_USE_PLATE_SIDE_POSITIONING auf `FALSE`. Setzen Sie die erweiterte Option XS_PART_POSITION_TO_EDGE_NEAREST_TO_NEIGHBOUR auf `FALSE`. Setzen Sie die erweiterte Option XS_PART_POSITION_TO_LEADING_EDGE auf `FALSE`. Setzen Sie die erweiterte Option XS_PART_POSITION_TO_LEADING_EDGE_IN_COLUMNS_ALSO auf `FALSE`.
Bemaßen der Bleche anhand ihrer ursprünglichen Bezugspunkte im Modell	Setzen Sie die erweiterte Option XS_PART_POSITION_TO_EDGE_NEAREST_TO_NEIGHBOUR auf `FALSE`. Setzen Sie die erweiterte Option XS_USE_PLATE_SIDE_POSITIONING auf `TRUE`. Hinweis: Wenn Sie ein Blech von links nach rechts und ein anderes Blech von rechts nach links erstellt haben, bemaßt Tekla Structures die Bleche unterschiedlich.

So arbeiten dim_planes_table.txt and XS_PART_POSITION_TO_LEADING_EDGE zusammen

Wenn Sie alle Blechoptionen (Trägerbleche und Konturbleche) auf FALSE in dim_planes_table.txt wie folgt einstellen:

5, -1.0, FALSE, FALSE, FALSE, FALSE, FALSE, FALSE

51, -1.0, FALSE, FALSE, FALSE, FALSE, FALSE, FALSE

In diesem Fall hat die Datei dim_planes_table.txt keine Auswirkung auf die Blechbemaßung, aber die erweiterte Option XS_PART_POSITION_TO_LEADING_EDGE definiert die Position entweder rechts oder links (jedoch nicht mittig).
Wenn Sie die Optionen links und rechts sowie unten und oben in dim_planes_table.txt wie folgt aktivieren:

5, -1.0, FALSE, TRUE, TRUE, FALSE, TRUE, TRUE

51, -1.0, FALSE, TRUE, TRUE, FALSE, TRUE, TRUE

In diesem Fall können Sie nach wie vor anpassen, welche mit der erweiterten Option XS_PART_POSITION_TO_LEADING_EDGE ausgewählt wird.
Wenn Sie die Bemaßung wie folgt auf die Mitte der Bleche einstellen:

5, -1.0, TRUE, FALSE, FALSE, TRUE, FALSE, FALSE

51, -1.0, TRUE, FALSE, FALSE, TRUE, FALSE, FALSE

In diesem Fall hat die erweiterte Option XS_PART_POSITION_TO_LEADING_EDGE keine Auswirkung.

Beispiele

Nachstehend finden Sie ein Beispiel für die Bemaßung von Blechen an der führenden Kante.

Nachstehend finden Sie ein Beispiel für die Bemaßung von Blechen an der hinteren Kante.

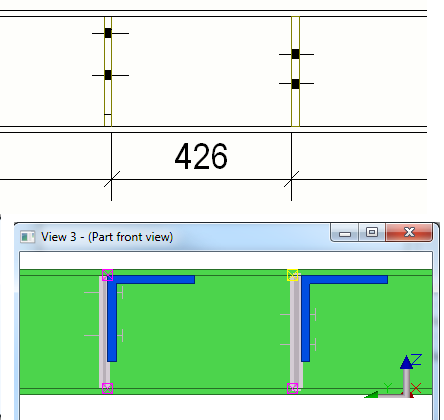

In den folgenden beiden Beispielen sind Nachbarteile blau dargestellt, und die Blecherzeugungspunkte werden angezeigt.

Im ersten Beispiel werden die folgenden Werte verwendet:

XS_PART_DIMENSION_PLANES_TABLE= (kein Wert angegeben, dim_planes_table.txt nicht verwendet)

XS_PART_POSITION_TO_EDGE_NEAREST_TO_NEIGHBOR=TRUE

XS_PART_POSITION_TO_LEADING_EDGE=FALSE

XS_PART_POSITION_TO_LEADING_EDGE_IN_COLUMNS_ALSO=FALSE

XS_USE_PLATE_SIDE_POSITIONING=FALSE

Im zweiten Beispiel werden die folgenden Werte verwendet:

XS_PART_DIMENSION_PLANES_TABLE= (kein Wert angegeben, dim_planes_table.txt nicht verwendet)

XS_PART_POSITION_TO_EDGE_NEAREST_TO_NEIGHBOR=FALSE

XS_PART_POSITION_TO_LEADING_EDGE=FALSE

XS_PART_POSITION_TO_LEADING_EDGE_IN_COLUMNS_ALSO=FALSE

XS_USE_PLATE_SIDE_POSITIONING=TRUE
