Bemaßungsmethode für Formen, Löcher und Aussparungen
Die Logik und die Funktion von Form-, Loch- und Aussparungsbemaßungen in der Ansichtsebenenbemaßung ist klar und vorhersagbar. Die Definition, welche Geometrie Form, Loch und Aussparung ist, erfolgt nun nur einmal für das zu bemaßende Objekt, und diese Definition wird für alle Zeichnungsansichten verwendet.
Zum Definieren von Form und Loch schauen Sie sich folgendermaßen die Schattierung eines Objekts in den drei Richtungen der X-, Y- und Z-Achse an:
-
Punkte entlang der äußeren Kante einer Schattierung werden als Formen bemaßt.
-
Innere Schleifen in der Schattierung werden als Löcher bemaßt.
Zudem wird ein regelmäßiges Polygon mit mindestens 8 Punkten als kreisförmiges Loch behandelt. Ein Polygonschnitt mit abgerundeten Eckschnitten wird beispielsweise als rundes Loch erachtet.
-
Alle anderen Geometriepunkte, die nicht in der Schattierung sichtbar sind, werden als Aussparungen bemaßt.

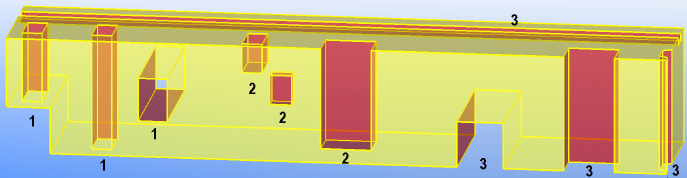

In der folgenden Abbildung gibt es einige Beispiele für jeden Geometrietyp:
- Löcher
- Aussparungen
- Geometrie
Beispiele

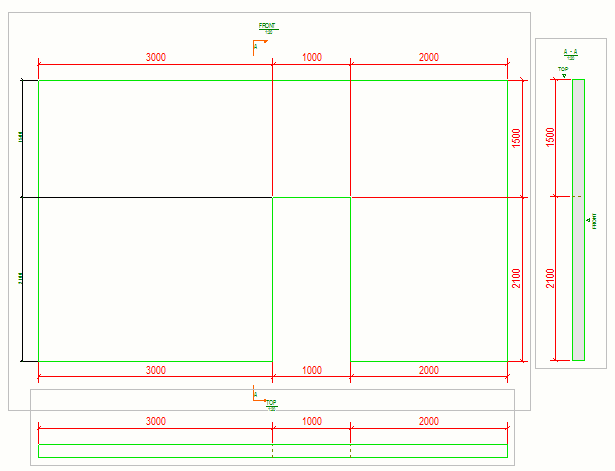

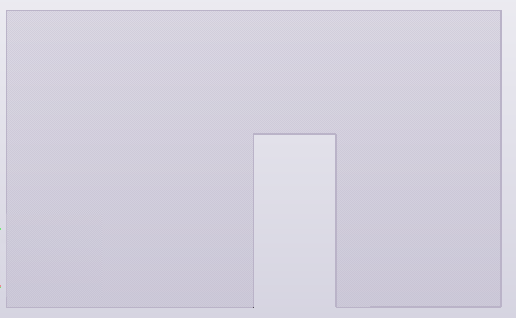

Nachstehend sehen Sie ein Beispiel für eine Form in einem Modellobjekt und die Bemaßungen in einer Zeichnung:

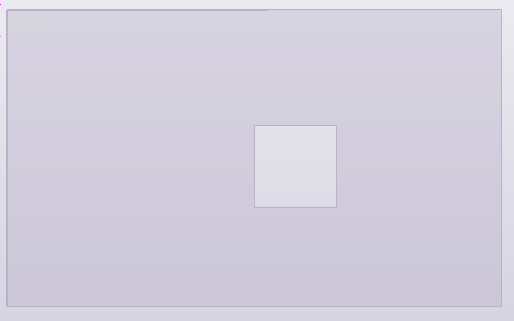

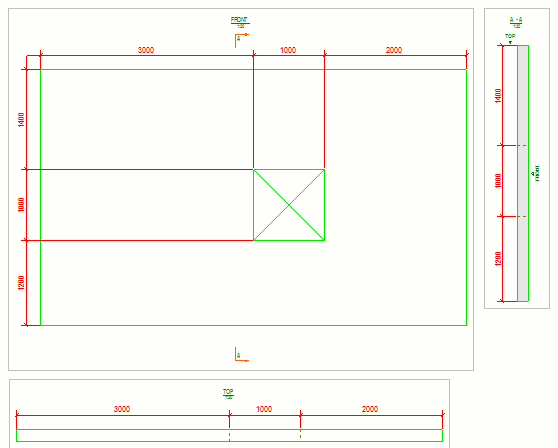

Nachstehend sehen Sie ein Beispiel für ein Loch in einem Modellobjekt und die Bemaßungen in einer Zeichnung:

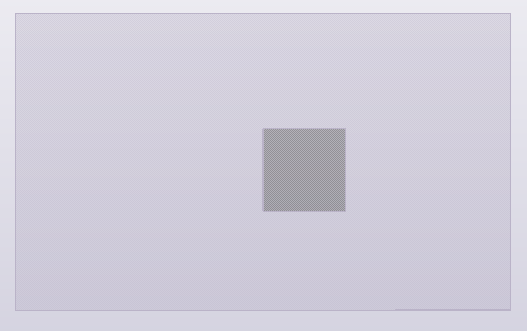

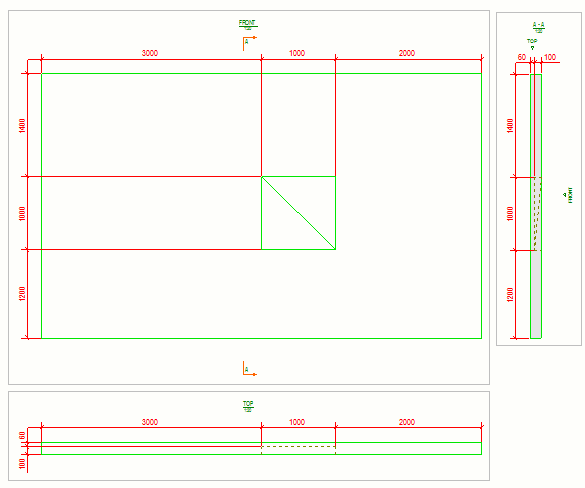

Nachstehend sehen Sie ein Beispiel für eine Aussparung in einem Modellobjekt und die Bemaßungen in einer Zeichnung:
