Sie können Schraffuren als Füllungen für Teile, Nachbarteile und Querschnitte in einer Zeichnung verwenden. Sie können automatische oder manuelle Schraffuren verwenden.

1. Klicken Sie auf der Registerkarte Zeichnungen & Listen auf Zeichnungs­eigenschaften, und wählen Sie den Zeichnungstyp aus.
2. Laden Sie Zeichnungseigenschaften, die den benötigten möglichst gut entsprechen.
3. Einzelteil-, Bauteil- und Zusammenbauzeichnungen: Klicken Sie in der Optionsstruktur links auf Ansicht erstellen, wählen Sie die Ansicht und die Eigenschaften aus, die Sie ändern möchten, und klicken Sie auf Ansichtseigenschaften.
4. Klicken Sie auf Teil, und wechseln Sie zur Registerkarte Schraffur.

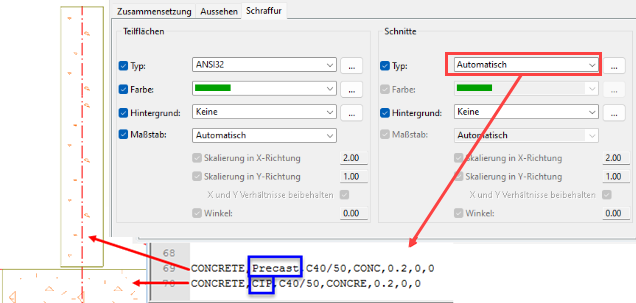

5. Wählen Sie die gewünschte Schraffur aus der Liste Typ aus. Auswählen eines Automatischen oder Manuellen Schraffurmusters.

   Um eine Vorschau der Schraffuren anzuzeigen, klicken Sie auf die Schaltfläche ... neben der Liste Typ.

   Sie können die gewünschte Schraffur auch auswählen, indem Sie im Fenster Schraffur darauf doppelklicken.



   Bei der Auswahl von Automatisch verwendet Tekla Structures die in der Schemadatei für Schraffuren (.htc) definierten Schraffuren. Für jeden Zeichnungstyp gibt es eine eigene Schemadatei.

   Die Namen der Schemadateien werden in Tekla Structures unter der Kategorie Schraffur im Dialogfeld Erweiterte Optionen definiert:

   XS_DRAWING_GA_HATCH_SCHEMA

   XS_DRAWING_CAST_UNIT_HATCH_SCHEMA

   XS_DRAWING_SINGLE_PART_HATCH_SCHEMA

   XS_DRAWING_ASSEMBLY_HATCH_SCHEMA

6. Definieren Sie im Feld Farbe eine Farbe für die Schraffur.

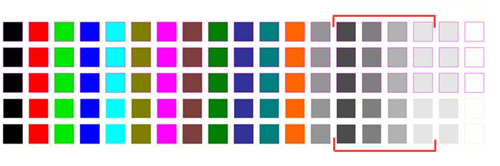

   Die Farbe kann nur festgelegt werden, wenn zuvor eine Schraffur ausgewählt wurde. Sie können eine Standardfarbe oder eine benutzerdefinierte RGB-Farbe verwenden.

7. Definieren Sie im Feld Hintergrund eine Hintergrundfarbe für die Schraffur.

   Sie können die Hintergrundfarbe nur festlegen, wenn Sie zuvor eine Schraffur ausgewählt haben. Sie können eine Standardfarbe oder eine benutzerdefinierte RGB-Farbe verwenden. Wenn Keine ausgewählt ist, wird für die Hintergrundfarbe der Schraffur die Hintergrundfarbe der Zeichnung verwendet.

8. Unter Maßstab können Sie zwischen automatischer oder benutzerdefinierter Skalierung und Drehung für Schraffuren wählen.

   Bei automatischer Skalierung und Drehung skaliert Tekla Structures das Schraffurmuster automatisch so, dass es zur Profilgröße passt. Somit müssen Sie nicht jede Zeichnung manuell bearbeiten. Bei Wahl von Benutzerdefiniert für Skalierung und Drehung:

   • Geben Sie die Maßstäbe in Skalierung in X-Richtung und Skalierung in Y-Richtung ein, und wählen Sie aus, ob X und Y Verhältnisse beibehalten werden.

   • Geben Sie den Drehwinkel in das Feld Winkel ein. Die Winkelgröße 0.0 bedeutet horizontal und 90.0 vertikal.

9. Einzelteil-, Bauteil- und Zusammenbauzeichnungen: Klicken Sie zum Speichern der Ansichtseigenschaften auf Speichern. Kehren Sie anschließend zu den Zeichnungseigenschaften zurück, indem Sie auf Schließen klicken.
10. Übersichtszeichnungen: Klicken Sie auf OK, um zu den Zeichnungseigenschaften zurückzukehren.
11. Klicken Sie zum Speichern der Zeichnungseigenschaften auf Speichern und dann zum Erstellen der Zeichnung auf OK.
    Anmerkung:

    Wenn die Schraffuren in Zeichnungen nicht angezeigt werden, überprüfen Sie das Verlaufsprotokoll Sitzungen auf die folgenden Meldungen:

    „Körperwarnung: ID des angepassten Teils: XXXX wurde mit zweiter Reserveoption erzeugt und enthält möglicherweise überlappendes Volumen und Fläche.“

    „Körperwarnung: Ortbetonteil-ID: XXX wurde mit zweiter Reserveoption erzeugt und enthält möglicherweise überlappendes Volumen und Fläche.“

    Normalerweise reicht es aus, ein Teil oder einen Schnitt etwas zu verschieben, zum Beispiel um 1 mm in einer beliebigen Richtung.

Beispiel 2

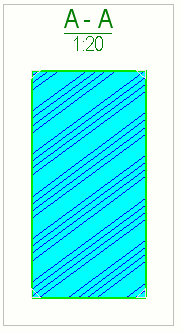

Sie können Isolierungen durch folgende Füllungstypen darstellen:

Diese Schraffurtypen können skaliert und gedreht werden.

Schraffurname	Muster
HARD_INS1
SOFT_INS
SOFT_INS2
