1. Klicken Sie auf der Registerkarte Zeichnungen & Listen auf Zeichnungs­eigenschaften, und wählen Sie den Zeichnungstyp aus.
2. Laden Sie Zeichnungseigenschaften, die den benötigten möglichst gut entsprechen.
3. Klicken Sie auf Schnittansicht.

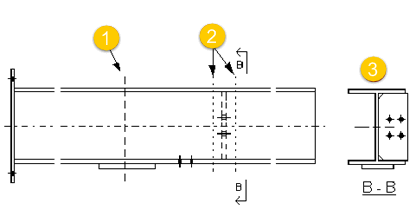

4. Stellen Sie auf der Registerkarte Attribute Werte für An Teile anpassen oder Schnitttiefe und Abstand zum Verbinden von Schnitten ein. Markieren Sie zunächst das Kontrollkästchen Größe:

   • Die Einstellung An Teile anpassen funktioniert als Alternative zu Schnitttiefe und Abstand zum Verbinden von Schnitten; sie zeigt das gesamte Teil in den Abschnitten an.

   • Schnitttiefe definiert die positive und negative Tiefe der Schnittansicht, sofern Schnitte nicht kombiniert werden. In einer geöffneten Zeichnung können Sie die Schnittansichtstiefe auch anpassen, indem Sie die Ansichtsgrenze ziehen.
   • Abstand zum Verbinden von Schnitten definiert den Abstandsbereich für das Kombinieren von Schnittansichten.
   • Zusätzlich können Sie mit der erweiterten Option XS_DRAWING_CUT_VIEW_COMPARISON_CRITERIA bestimmen, welche Schnittansichten kombiniert werden.

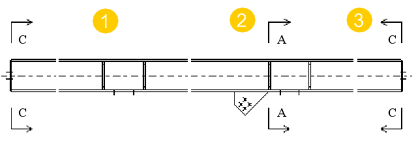

5. Stellen Sie (ebenfalls auf der Registerkarte Attribute) die Richtung für Schnitt links, Mittelteil und Schnitt, rechts auf links bzw. rechts ein.
6. Auf der Registerkarte Schnittlinie legen Sie die Linienlänge und den Versatz (Abstand zwischen der Schnittbezeichnung und dem Schnitt) für die Schnittbezeichnung fest.
7. Auf der Registerkarte Schnittbezeichnung ändern Sie die Einstellungen für die Schnittbezeichnung:
   1. Klicken Sie auf die Schaltfläche ... neben A1 - A5, um das Dialogfeld Bezeichungsinhalt zu öffnen.
   2. Wählen Sie die Elemente aus, die in die Bezeichnung einbezogen werden sollen.
   3. Wählen Sie ein Element aus der Liste aus, klicken Sie auf < Rahmen hinzufügen, und wählen Sie Typ und Farbe für den Rahmen aus.
      Sie können eine Standardfarbe oder eine benutzerdefinierte RGB-Farbe verwenden.
   4. Wählen Sie bei Bedarf ein Element aus der Liste und den Text Farbe, Schriftart und Höhe aus.
      Sie können eine Standardfarbe oder eine benutzerdefinierte RGB-Farbe verwenden.
   5. Auf der Registerkarte Position wählen Sie die Seite aus, auf der die Optionen Text, Textposition, horizontaler und vertikaler Versatz und Textrotation angezeigt werden sollen.
   6. Wählen Sie unter Startnummer oder -buchstabe der Schnittansicht und Symbolüberschrift aus, ob Schnittansicht- und Schnittsymbolbezeichnungen mit einer Ziffer oder einem Buchstaben beginnen sollen:
      • Sie können eine beliebige Zahl ab 1 oder einen Buchstaben aus der Folge A bis Z bzw. a bis z eingeben (in der Bezeichnung stets in Großbuchstaben dargestellt).
      • Wenn Sie einen Buchstaben verwenden und die eingegebene Zeichenfolge länger als ein Buchstabe ist, wird nur der erste Buchstabe angezeigt. Wenn Sie Zahlen verwenden, werden alle eingegebenen Ziffern angezeigt.
      • Die Startnummer in der Überschrift wird nur geändert, wenn Sie diese vor Erstellen einer Zeichnung in den Zeichnungseigenschaften oder vor Erstellen einer neuen Zeichnung in einer vorhandenen Zeichnung ändern. In einem solchen Fall werden Schnittansicht- und Symbolbezeichnungen für alle automatisch eingeschlossenen Schnittansichten und alle neuen Schnittansichten geändert.
   7. Klicken Sie auf OK, um zu den Zeichnungseigenschaften zurückzukehren.
8. Zum Hinzufügen der zu erstellenden Schnitt- und die Endansichten klicken Sie auf Ansicht erstellen.
9. Im Bereich Ansicht erstellen wählen Sie die zu ändernde Ansicht und die Eigenschaften aus und klicken auf Ansichtseigenschaften.
10. Passen Sie die Ansichtseigenschaften nach Wunsch an.
11. Klicken Sie zum Speichern der Ansichtseigenschaften auf Speichern.
12. Klicken Sie auf Schließen.
13. Wiederholen Sie die Schritte 9–12 für alle zu erstellenden Schnitt- und Endansichten.
14. Klicken Sie auf Speichern, um die Änderungen zu speichern.

Sie können jetzt in Schnitt- und Endansichten in Zeichnungen die Richtungsbezeichnungen anzeigen.

1. Klicken Sie auf der Registerkarte Zeichnungen & Listen auf Zeichnungs­eigenschaften, und wählen Sie den Zeichnungstyp aus.
2. Laden Sie Zeichnungseigenschaften, die den benötigten möglichst gut entsprechen.
3. Klicken Sie in der Optionsstruktur links auf Ansicht erstellen, wählen Sie die Ansicht und die Eigenschaften aus, die Sie ändern möchten, und klicken Sie auf Ansichtseigenschaften.

   Wählen Sie eine Schnittansicht oder eine Endansicht aus.

4. Wechseln Sie unter Ansichten zur Registerkarte Überschrift.

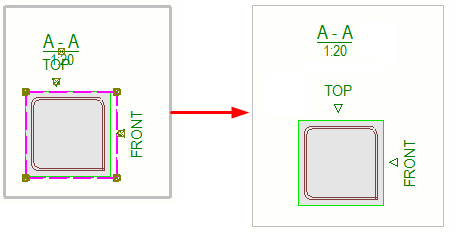

5. Wählen Sie eine der Optionen unter Richtungsbezeichnung anzeigen aus: Bezeichnungen anzeigen:
   • Nur Symbol
   • Bezeichnung
   • Symbol und Bezeichnung
   • Keine zeigt keine Bezeichnungen an.
6. Definieren Sie Schrift- und Symbolgröße unter Höhe.

   Wenn Sie versuchen, 0 zu verwenden, erhalten Sie eine Fehlermeldung.

7. Klicken Sie auf Speichern, um die Änderungen zu speichern.
8. Klicken Sie auf Schließen.
9. Klicken Sie zum Speichern der Zeichnungseigenschaften auf Speichern und dann zum Erstellen der Zeichnung auf OK.

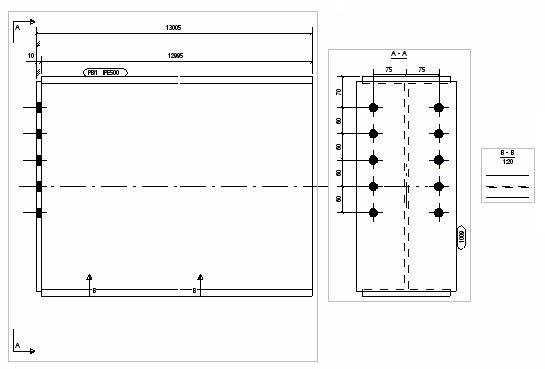

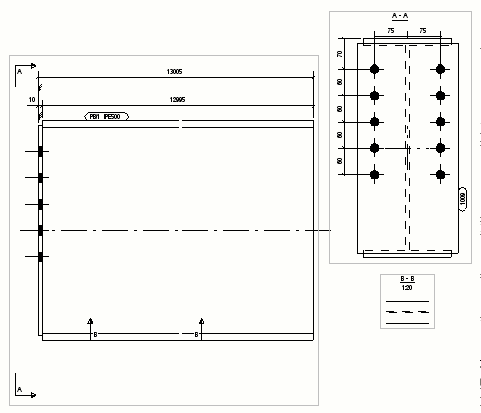

Schnitt- und Endansichten können in einer Einzelteil-, Zusammenbau- oder Bauteilzeichnung jederzeit neben der Hauptansicht oder an einer beliebigen leeren Stelle in der Zeichnung platziert werden.

1. Klicken Sie auf der Registerkarte Zeichnungen & Listen auf Zeichnungs­eigenschaften, und wählen Sie den Zeichnungstyp aus.
2. Laden Sie Zeichnungseigenschaften, die den benötigten möglichst gut entsprechen.
3. Klicken Sie auf Anordnung, und wechseln Sie zur Registerkarte Andere.
4. Stellen Sie Endansichten an der Hauptansicht ausrichten auf Ja ein, um die Ansichten neben der Hauptansicht zu platzieren.
5. Stellen Sie Schnittansichten an der Hauptansicht ausrichten auf Ja ein, um die Ansichten neben der Hauptansicht zu platzieren.
6. Um die Änderungen in einer Zeichnungseigenschaftsdatei zu speichern, klicken Sie oben auf Speichern.
7. Klicken Sie auf OK, und erstellen Sie die Zeichnung.

   Mit Nein platziert Tekla Structures Schnitt- und Endansichten an einer beliebigen verfügbaren Stelle.
