Revidieren von Zeichnungen

Bei der Revision von Zeichnungen fügen Sie der Zeichnung Informationen über Revisionsänderungen hinzu. Tekla Structures zeigt diese Informationen zusammen mit der Revisionsnummer oder -bezeichnung an. Eine Revisionstabelle mit Revisionsnummer und -datum kann zu Zeichnungen hinzugefügt werden. Die Revisionsnummer oder -marke wird im Dokument-Manager angezeigt, und Revisionsinformationen können in Listen einbezogen werden. In einer geöffneten Zeichnung können Sie Revisionsbezeichnungen auch manuell hinzufügen.

Tipp:

Ein Beispiel für eine Liste mit Revisionsinformationen ist drawing_issue_rev.xsr, der die letzten Revisionsdaten von Zeichnungen anzeigt.

Genauere Informationen zum Hinzufügen von Revisionsbezeichnungen finden Sie unter Revisionsbezeichnungen in Zeichnungen hinzufügen.

Die Revision kann über den Dokument-Manager gestartet werden.

Zeichnungsrevisionen erstellen

Durch das Erstellen von Revisionen mit dem Befehl Revision im Dokument-Manager können Sie die Änderungen in der Zeichnung nachverfolgen.

Wählen Sie im Dokument-Manager die zu revidierenden Zeichnungen aus.
Klicken Sie auf Revision.

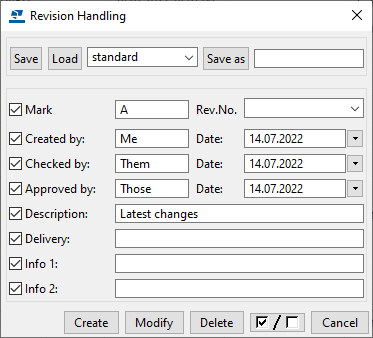

Das Dialogfeld Revision wird angezeigt.
Geben Sie im Feld Bezeichnung eine Bezeichnung ein.

Bezeichnungen können numerisch oder alphabetisch sein, z. B. 1, 2, 3… oder A, B, C…
Füllen Sie die Daten für Erstellt von aus, und wählen Sie das aus dem per Mausklick auf den Abwärtspfeil neben der Option Datum angezeigten Kalender das Erstellungsdatum aus.
Wenn Sie angeben müssen, wer die Zeichnung geprüft und genehmigt, geben Sie diese Informationen in die zugehörigen Felder ein und wählen Sie die entsprechenden Daten aus.
Geben Sie im Feld Beschreibung eine Revisionsbeschreibung ein.
Geben Sie im Feld Lieferung die Angaben zur Lieferung ein.
Geben Sie in den Feldern Info 1 und Info 2 zusätzliche Angaben ein.
Klicken Sie auf Erstellen.

Die Revisionsnummer bzw. oder -bezeichnung wird nun im Dokument-Manager angezeigt. Wenn Sie die Zeichnung öffnen, werden die Revisionsinformationen in der Revisionstabelle angezeigt, sofern in der Zeichnung eine solche vorhanden ist.

Tip:

Jede Zeichnung hat ihre eigene eindeutige Revisionsnummer, jedoch können mehrere Zeichnungen dieselbe Revisionsbezeichnung, dasselbe Datum und dieselben übrigen Informationen aufweisen. Dieselben Revisionsdaten können mehreren Zeichnungen hinzugefügt werden. Hierzu wählen Sie im Dokument-Manager mehrere Zeichnungen aus und klicken dann auf die Schaltfläche Revision.

Um die Revisionsbezeichnung anstelle der Revisionsnummer im Dokument-Manager anzuzeigen, setzen Sie die erweiterte Option XS_SHOW_REVISION_MARK_ON_DRAWING_LIST auf TRUE.

Zeichnungsrevisionen ändern

Sie können Revisionsinformationen in einer vorhandenen Revision ändern.

Wählen Sie im Dokument-Manager eine revidierte Zeichnung aus.
Klicken Sie auf Revision.

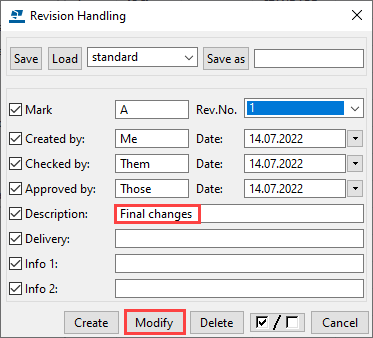

Wählen Sie im Dialogfeld Revision die Nummer der zu ändernden Revision aus der Liste Rev.-Nr. aus.
Ändern Sie die Revisionsdaten gemäß Ihren Anforderungen.
Klicken Sie auf Ändern.
Schließen Sie das Dialogfeld Revision.

Zeichnungsrevisionen löschen

Sie können nicht benötigte Zeichnungsrevisionen löschen.

Öffnen Sie den Dokument-Manager, und wählen Sie eine revidierte Zeichnung aus.
Klicken Sie auf Revision.
Wählen Sie im Dialogfeld Revision aus der Liste neben dem Feld Bezeichnung die Revisionsnummer aus.
Klicken Sie auf Löschen.

Beim Löschen einer Revision passt Tekla Structures die verbleibenden Revisionsnummern für diese Zeichnung automatisch an. Die Revisionsbezeichnungen behalten die Änderung bei.

In Zeichnungsrevisionen verwendete Attribute

Attribute in Zeichnungsrevisionsattribute können in Zeichnungs- und Listenvorlagen einbezogen werden.

Nachstehend werden sämtliche Revisionsattribute und die zugehörigen Optionen im Dialogfeld Revision aufgeführt.

Wenn die Revisionstabelle in der Zeichnung leer ist, müssen Sie die Vorlage möglicherweise im Vorlagen-Editor öffnen und überprüfen, ob die Zeile REVISION als Unterzeile der Zeile ZEICHNUNG definiert ist. Weitere Informationen finden Sie unter Revisionen werden nicht in der Zeichnungsvorlage angezeigt.


Revisionsattribute	Option im Dialogfeld Revision
MARK	Die Revisionsbezeichnung im Feld Bezeichnung.
NUMBER	Die Revisionsnummer unter Rev.-Nr.
CREATED_BY	Die Erstellt von Informationen zur Revision.
DATE_CREATE	Datum neben Erstellt von.
CHECKED_BY	Die Geprüft von Informationen zur Revision.
DATE_CHECKED	Datum neben Geprüft von.
APPROVED_BY	Die Genehmigt von Informationen zur Revision.
DELIVERY	Die Lieferung Informationen zur Revision.
DESCRIPTION	Die Überarbeitung Beschreibung.
DATE_APPROVED	Datum neben Genehmigt von.
INFO1	Der Info 1 Text der Überarbeitung.
INFO2	Der Text Info 2 der Revision.
LAST	Die Revisionsnummer der letzten Revision unter Rev.-Nr..
LAST_CREATED_BY	Die Angabe Erstellt von für die aktuelle Revision.
LAST_CHECKED_BY	Die Geprüft von Informationen der letzten Revision.
LAST_DATE_CHECKED	Das Datum für Geprüft von der aktuellen Revision.
LAST_DATE_APPROVED	Die Genehmigung Datum der neuesten Revision.
LAST_DELIVERY	Die Angabe Lieferung für die aktuelle Revision.
LAST_MARK	Die Revisionsbezeichnung der letzten Revision im Bezeichnung Feld.
LAST_DESCRIPTION	Die Angabe Beschreibung für die aktuelle Revision.
LAST_DATE_CREATE	Das Erstellt von Datum der letzten Revision.
LAST_APPROVED_BY	Die Genehmigt von Informationen zur letzten Lieferung.
LAST_INFO1	Der Info 1 Text der letzten Überarbeitung.
LAST_INFO2	Der Info 2 Text der letzten Überarbeitung.
