Voraussetzungen für die Erstellung von Bewehrungsgruppen

Einfache, nicht-konische Gruppen werden erstellt, wenn:

• Bewehrungsstäbe werden durch denselben Bewehrungsstabsatz erstellt
• Bewehrungsstäbe verlaufen parallel, sind radial platziert oder verlaufen parallel und entlang eines Bogens verteilt
• Bewehrungsstäbe haben identische Eigenschaften, einschließlich Länge
• Bewehrungsstäbe haben dieselbe Positionsnummer

Linear konische Bewehrungsstäbe werden unter folgenden Umständen gruppiert:

• Bewehrungsstäbe werden durch denselben Bewehrungsstabsatz erstellt
• Bewehrungsstäbe haben bis auf die Länge identische Eigenschaften
• die Länge der Stäbe linear zunimmt
• Der Abstand zwischen den Stabenden und der konischen Linie ist kleiner gleich dem durch XS_REBARSET_TAPERED_LINEAR_GROUPING_TOLERANCE für das Modell oder durch das benutzerdefinierte Attribut Konisch lineare Toleranz für einen Bewehrungsstabsatz oder Eigenschaftenänderungen eingestellten Wert.
• eine Gruppe mindestens 3 Stäbe enthält

Bewehrungsstäbe, die entlang eines Bogens konisch verlaufen, werden unter folgenden Umständen gruppiert:

• Bewehrungsstäbe werden durch denselben Bewehrungsstabsatz erstellt
• Bewehrungsstäbe haben bis auf die Länge identische Eigenschaften
• Die Länge der Stäbe wird durch die Bogenform verlängert
• Der Abstand zwischen den Stabenden und des Bogens ist kleiner gleich dem durch XS_REBARSET_TAPERED_CURVED_GROUPING_TOLERANCE für das Modell oder durch das benutzerdefinierte Attribut Konisch kurvenförmige Toleranz für einen Bewehrungsstabsatz oder Eigenschaftenänderungen eingestellten Wert.

Der Abstand der Stäbe wird beim Gruppieren berücksichtigt, wenn die erweiterte Option XS_​REBARSET_​ENABLE_​BAR_​GROUPING_​WHEN_​SPACING_​DIFFERS auf FALSE eingestellt ist. Anschließend werden nur Stäbe mit demselben Abstand gruppiert, und jede Abstandszone eines Bewehrungsstabsatzes erzeugt automatisch eine separate Gruppe. Wenn die erweiterte Option auf TRUE eingestellt ist, wird der Abstand ignoriert, und Gruppen können Stäbe aus mehr als einer benachbarten Abstandzone enthalten.

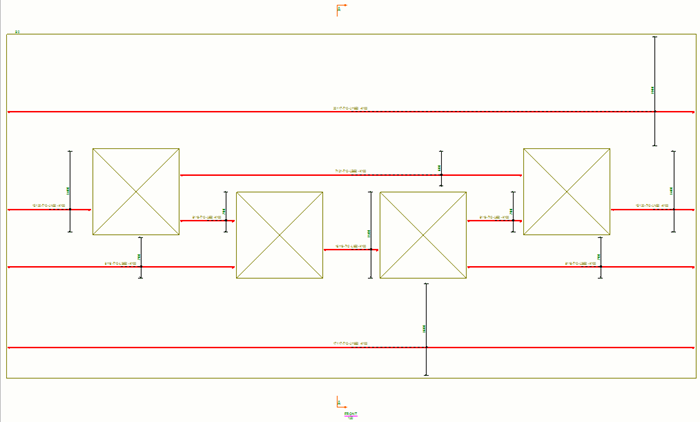

Arbeiten mit Bewehrungsstabsatzgruppen in Zeichnungen

Automatisch erstellte Gruppen verhalten sich in Zeichnungen auf ähnliche Weise wie Bewehrungsgruppen:

• Es gibt nur eine Bezeichnung für die Stabgruppe; der Bewehrungsbezeichnungsinhalt stammt aus der Inhaltseinstellung Gruppe in den Eigenschaften Bewehrungsbezeichnung.

  Hinweis: Ist XS_REBARSET_USE_GROUP_NUMBER_FOR_BARS_IN_TAPERED_GROUPS auf FALSE eingestellt, weisen Stäbe in konischen Stabgruppen innerhalb von Bewehrungsstabsätzen keine gemeinsame Positionsnummer auf (GROUP_POS), damit die Positionsangabe nicht in Bewehrungsbezeichnungen enthalten ist.

• Sie können die Sichtbarkeit der Bewehrung anpassen (in den Eigenschaften der Bewehrung). Sie können zum Beispiel festlegen, dass mittlerer Stab der Gruppe angezeigt wird.
• Je nach Bewehrungsgruppe können folgende interaktive Bemaßungsbefehle für Bewehrungsgruppen verwenden:
  • Bezeichnung hinzufügen > Maßbezeichnung im Kontextmenü.
  • Bewehrungsmaßbezeichnung hinzufügen im Schnellstart.
• Sie können assoziative Bezeichnungen erstellen.
