Biegeformskizzen in Bewehrungsbezeichnungen hinzufügen

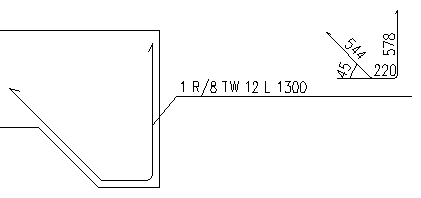

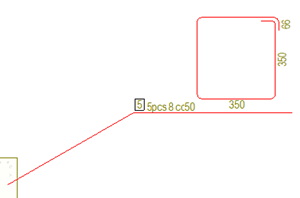

Um Form und Maße des Stabs in der Zeichnung anzuzeigen, kann in der Bewehrungsbezeichnung eine Biegeformskizze hinzugefügt werden.

Biegeformskizzen können in automatisch und manuell erstellten Bewehrungsbezeichnungen hinzugefügt werden.

Anmerkung:

Eine Biegeformskizze wird nur für den Fall bemessen, dass eine konische Gruppe Stäbe mit derselben Schenkelanzahl enthält. Bei einer konischen Gruppe mit Stäben mit unterschiedlicher Schenkelanzahl teilen Sie die Gruppe mit Hilfe der Eigenschaftenänderung in kleinere Gruppen auf.

Tipp:

Um die Führungslinienlänge, die Farbe, den Linientyp oder die Darstellung einer Biegeformskizze zu ändern, öffnen Sie die Datei rebar_config.inp im durch die erweiterte Option XS_SYSTEM definierten Systemordner, und ändern Sie die folgenden Zeilen: PullOutLeaderLineMinLength, PulloutColor, PulloutVisibleLinetype und PulloutRepresentation.

Biegeformskizzen in Bewehrungsbezeichnungen automatisch hinzufügen

Klicken Sie auf der Registerkarte Zeichnungen & Listen auf Zeichnungseigenschaften, und wählen Sie den Zeichnungstyp aus.
Laden Sie Zeichnungseigenschaften, die den benötigten möglichst gut entsprechen.
Bauteilzeichnungen: Klicken Sie in der Optionsstruktur links auf Ansicht erstellen, wählen Sie die Ansicht und die Eigenschaften aus, die Sie ändern möchten, und klicken Sie auf Ansichtseigenschaften.
Klicken Sie in der Optionsstruktur auf Bewehrungsbezeichnung.
Per Doppelklick auf das Element Biegeformskizze der Liste Verfügbare Elemente fügen Sie der Bewehrungsbezeichnung eine Biegeformskizze hinzu.
Definieren Sie die Einstellungen der Biegeformskizze im Dialogfeld Biegeformskizze.

Weitere Informationen über die Einstellungen finden Sie unten im Abschnitt „Einstellungen Biegeformskizze”.
Klicken Sie auf OK.
Speichern Sie die Bezeichnungseigenschaften zur späteren Verwendung unter einem eindeutigen Namen.
Bauteilzeichnungen: Klicken Sie auf Speichern, um die Änderungen in den Ansichtseigenschaften zu speichern, und dann auf Schließen, um zu den Zeichnungseigenschaften zurückzukehren.

Übersichtszeichnungen: Klicken Sie auf OK.
Klicken Sie zum Speichern der Zeichnungseigenschaften auf Speichern und dann zum Erstellen der Zeichnung auf OK.

Biegeformskizzen in Bewehrungsbezeichnungen manuell hinzufügen

Doppelklicken Sie in einer geöffneten Zeichnung mit Bewehrungen und Bewehrungsbezeichnungen eine Bewehrungsbezeichnung an.
Die Eigenschaften der Bewehrungsbezeichnung werden im Eigenschaftenbereich angezeigt.
Klicken Sie in der Vorschau des Bezeichnungs-Editors auf eine Position, an der Sie die Biegeformskizze hinzufügen möchten.
Um eine Biegeformskizze in der Bezeichnung hinzuzufügen, klicken Sie im Editor auf die Schaltfläche Neues Element und wählen Biegeformskizze aus.
Definieren Sie die Einstellungen der Biegeformskizze im Dialogfeld Biegeformskizze.
Weitere Informationen über die Einstellungen finden Sie unten unter „Einstellungen Biegeformskizze”.
Klicken Sie auf OK.
Um die Änderungen an der Bewehrungsbezeichnung zu übernehmen, klicken Sie im Eigenschaften-Bereich auf Ändern.

Tekla Structures fügt der Bezeichnung eine Biegeformskizzen hinzu.

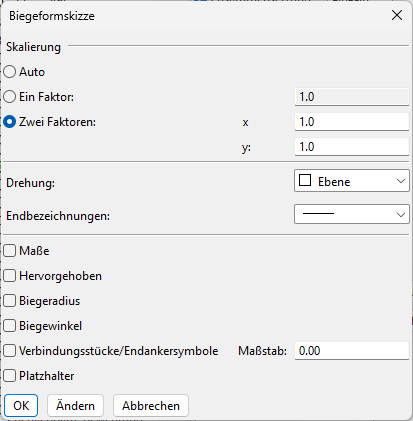

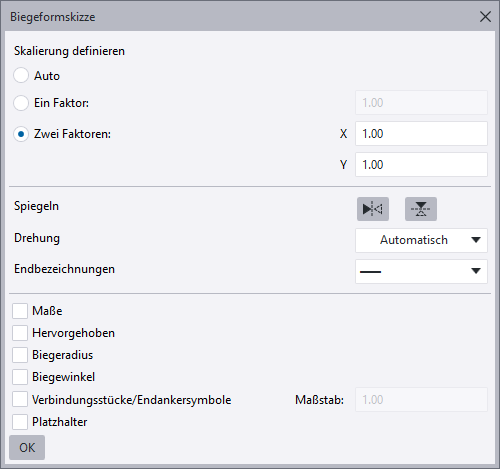

Einstellungen für Biegeformskizzen


Einstellung	Beschreibung
Skalierung	Wählen Sie die Skalierungsoption aus: Mit Auto wird die Biegeformskizze automatisch skaliert. Ein Faktor und Zwei Faktoren skalieren die Biegeformskizze gemäß den von Ihnen angegebenen Werten. Der Maßstab der Biegeformskizze ist im Verhältnis zum Maßstab der Zeichnungsansicht. Falls beispielsweise der Maßstab der Zeichnungsansicht 1/10 und der Maßstab der Biegeformskizze 2 ist, so ist der tatsächliche Maßstab der Biegeformskizze in der Zeichnungsansicht 1/5.
Spiegeln	Biegeformskizzen horizontal oder vertikal spiegeln. Klicken Sie zum Spiegeln die Schaltfläche Spiegeln an: Die Spiegelung ist nur in den Eigenschaften auf Objektebene, in den Modi Ein Faktor und Zwei Faktoren verfügbar.
Drehung	Wählen Sie unter die Drehung der Biegeformskizze aus: Automatisch, Ebene oder 3D. Wenn die Skizze in 3D vorliegt und Sie Automatisch auswählen, stellt Tekla Structures die Biegeformskizze automatisch in 3D dar.
Endbezeichnungen	Wählen Sie die gewünschte Form der Stabenden in der Biegeformskizze.
Maße	Wählen Sie Maße aus, um die Stabmaße in der Biegeformskizze anzuzeigen.
Hervorgehoben	Wählen Sie Hervorgehoben aus, um die Haken der Bewehrungsstäbe in der Biegeformskizze noch deutlicher darzustellen.
Biegeradius	Wählen Sie Biegeradius aus, um den Biegeradius als Durchmesser der Biegerolle anzuzeigen.
Biegewinkel	Wählen Sie Biegewinkel aus, um die Biegewinkel der Stäbe in der Biegeformskizze anzuzeigen.
Symbole für Verbindungsstücke/Endanker	Wählen Sie Verbindungsstück-/Endankersymbole aus, um grafische Symbole für Bewehrungsverbindungsstücke und Endanker in Biegeformskizzen darzustellen.
Platzhalter	Wählen Sie Platzhalter aus, um Platzhalter anstelle von Bemaßungen in Biegeformskizzen anzuzeigen. Im Dialogfeld Biegeformskizze der Eigenschaften Bewehrungsbezeichnung auf Objektebene ist die Option Platzhalter nur verfügbar, wenn die erweiterte Option XS_ENABLE_PULLOUT_PLACEHOLDERS auf `TRUE` eingestellt ist. Im Dialogfeld Biegeformskizze der Eigenschaften der Bewehrungsbezeichnung auf Ansichtsebene ist diese Option immer verfügbar.

Beispiele

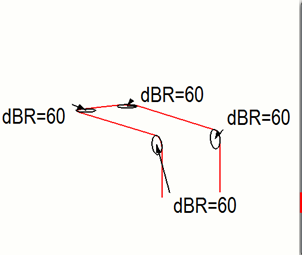

Eine 3D-Biegeformskizze, in der der Biegeradius angezeigt wird:

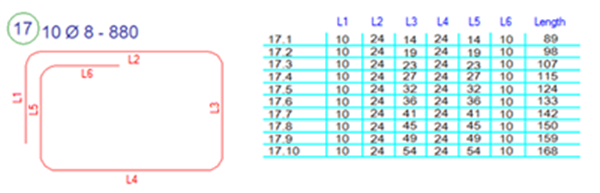

Platzhalter werden anstelle von Anmaßungen angezeigt:
