Hinzufügen von Vorlagen in automatischen Bezeichnungen

Sie können mit dem Vorlagen-Editor benutzerdefinierte grafische Vorlagen (tpl) erstellen und diese allen Bezeichnungen, Maßbezeichnungen und assoziativen Bezeichnungen in allen Zeichnungstypen als Elemente hinzufügen.

In Bezeichnungsvorlagen können Sie detaillierte Informationen zu einem Einbau- oder Montageteil einfügen, z. B. Informationen zum enthaltenen Material. Alternativ können Sie eine Vorlage verwenden, mit der die Einheit und die Anzahl der Dezimalstellen in Messwerten einer Bezeichnung geändert werden. mit Hilfe der Werkzeuge des Vorlagen-Editors können Sie auch grafische Objekte einfügen.

Zum Hinzufügen von Vorlagen zu Maßbezeichnungen oder Bezeichnungen ändern Sie in einer geöffneten Zeichnung die Bemaßungseigenschaften im Eigenschaftenbereich. Sie können die Bemaßungseigenschaften speichern und anschließend die gespeicherten Eigenschaften beim Erstellen automatischer Bemaßungen verwenden.

Die Größe der Vorlagen in Teilebezeichnungen wird anhand der tatsächlichen Größe der Vorlageninhalte berechnet. Bei der Berechnung der exakten Größe werden lediglich Linien und Texte in den Vorlagen berücksichtigt. Das bedeutet beispielsweise, dass Kreise oder Bitmaps in der Vorlage keinerlei Auswirkungen haben.

Einschränkungen: Bezeichnungsvorlagen unterstützen keine Bilddateien wie andere grafische Zeichnungsvorlagen.

Stellen Sie vor dem Hinzufügen einer Vorlage zu einer Bezeichnung sicher, dass die verwendete Vorlage keine Randabstände enthält.

Vorlagen in Bezeichnungen hinzufügen

  1. Klicken Sie auf der Registerkarte Zeichnungen & Listen auf Zeichnungs­eigenschaften, und wählen Sie den Zeichnungstyp aus.
  2. Laden Sie Zeichnungseigenschaften, die den benötigten möglichst gut entsprechen.
  3. Einzelteil-, Bauteil- und Zusammenbauzeichnungen: Klicken Sie in der Optionsstruktur links auf Ansicht erstellen, wählen Sie die Ansicht und die Eigenschaften aus, die Sie ändern möchten, und klicken Sie auf Ansichtseigenschaften.
  4. Klicken Sie auf den Bezeichnungstyp, den Sie ändern möchten.

    Klicken Sie zum Beispiel auf Teilbezeichnung.

  5. Doppelklicken Sie im Dialogfeld mit den Bezeichnungseigenschaften auf das Element Vorlage aus der Liste Verfügbare Elemente, um es der Bezeichnung hinzuzufügen.

    Hierdurch werden alle anderen Elemente aus der Bezeichnung entfernt.

  6. Wählen Sie eine Vorlage aus der Liste im Dialogfeld Bezeichnungsinhalt - Vorlage aus.
    Wenn Sie bisher noch keine Vorlage erstellt haben oder eine Vorlage bearbeiten möchten, können Sie zu diesem Zweck Neue erstellen... oder Bearbeiten ... auswählen.

    Beachten Sie, dass eine Änderung dieser Vorlage alle Zeichnungen beeinflusst, in denen Bezeichnungen mit der geänderten Vorlage enthalten sind.

  7. Klicken Sie auf OK, um zu den Bezeichnungseigenschaften zurückzukehren.
  8. Speichern Sie die Bezeichnungseigenschaften zur späteren Verwendung unter einem eindeutigen Namen.
  9. Wählen Sie abhängig vom Zeichnungstyp eine der folgenden Möglichkeiten:
    • Einzelteil-, Bauteil- und Zusammenbauzeichnungen: Klicken Sie auf Speichern, um die Änderungen in den Ansichtseigenschaften zu speichern, und dann auf Schließen, um zu den Zeichnungseigenschaften zurückzukehren.
    • Übersichtszeichnungen: Klicken Sie auf OK.
  10. Klicken Sie zum Speichern der Zeichnungseigenschaften auf Speichern und dann zum Erstellen der Zeichnung auf OK.
  11. Erforderlichenfalls kopieren Sie die gespeicherten Bezeichnungseigenschaftsdateien aus dem Ordner <model>\attributes in Ihren Firmen- oder Projektordner.
Tipp:

Standardmäßig werden folgende Ordner in nachstehender Reihenfolge nach den Bezeichnungsvorlagen durchsucht:

%XS_TEMPLATE_DIRECTORY%\mark

ModelDir\mark

%XS_PROJECT%\mark

%XS_FIRM%\mark

%XS_TEMPLATE_DIRECTORY_SYSTEM%\mark

%XS_SYSTEM%\mark

Der Bezeichnungsordnername kann mit Hilfe der erweiterten Option XS_TEMPLATE_MARK_SUB_DIRECTORY geändert werden.

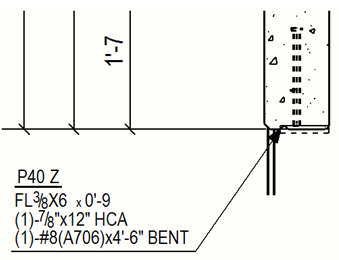

Beispiel für eine Vorlage in einer Bezeichnung

Beispiel 1: Eine Bezeichnungsvorlage mit separaten Wertfeldern und Textelementen erstellen

Mithilfe einer Bezeichnungsvorlage können Sie Dezimalzahlen anstelle von Bruchzahlen in Ihren Teilbezeichnungen in der Umgebung US mit imperialem Maßsystem verwenden. Die Vorlage enthält separate Wertfelder und Textelemente, die Bruchzahlen in Dezimalzahlen umwandeln und die Anzahl der Dezimalstellen ändern.

  1. Befolgen Sie die oben aufgeführten Schritte 1–5 von „Bezeichnungen Vorlagen hinzufügen“, bis zum Doppelklick auf das Element Vorlage in der Liste Verfügbare Elemente.
  2. Klicken Sie im Dialogfeld Bezeichnungsinhalt – Vorlage auf Neue erstellen.

    Daraufhin wird der Vorlagen-Editor geöffnet.

  3. Klicken Sie auf Datei > Neu, und erstellen Sie eine neue grafische Vorlage.
  4. Klicken Sie auf Einfügen > Komponente > Zeile.
  5. Wählen Sie als Inhaltstyp TEIL aus.
  6. Klicken Sie auf Einfügen > Text, geben Sie L ein und platzieren Sie ihn in der zuvor hinzugefügten Zeile.
  7. Klicken Sie auf Einfügen > Wertfeld, und platzieren Sie das Wertfeld rechts vom Text L.
  8. Scrollen Sie im angezeigten Dialogfeld Attribut auswählen [Teil] herunter zu PROFILE – Profil, öffnen Sie das Profilverzeichnis, wählen Sie die Eigenschaft HEIGHT – Höhe aus und klicken Sie auf OK.
  9. Doppelklicken Sie auf das Wertfeld. Die Einstellungen im Dialogfeld Wertfeld Eigenschaften ändern Sie folgendermaßen:
    • Einheit: Zoll
    • Dezimalstellen: 1
    • Länge: 8
  10. Klicken Sie auf OK.
  11. Klicken Sie auf Einfügen > Text, geben Sie als Text X ein, und platzieren Sie diesen rechts vom Wertfeld.
  12. Fügen Sie auf dieselbe Weise ein weiteres Wertfeld für die Breitenangabe (Profileigenschaft WIDTH – Breite) hinzu.
  13. Klicken Sie auf Einfügen > Text, und fügen Sie das zweite X zwischen den Wertfeldern ein.
  14. Fügen Sie das dritte Wertfeld für die Profilflanschdicke durch Auswählen der Profileigenschaft FLANGE_THICKNESS_1 – Flanschdicke1 hinzu, und ändern Sie die Einstellungen folgendermaßen:
    • Einheit: Zoll
    • Dezimalstellen: 2
    • Länge: 4
  15. Klicken Sie auf Bearbeiten > Eigenschaften, und minimieren Sie Höhe und Breite der Zeile.
  16. Klicken Sie zum Speichern der Vorlage auf Datei > Speichern.

    Die Vorlage wird standardmäßig als .tpl-Datei im Ordner \mark im Modellordner gespeichert. Sie können diese Vorlage beliebig in andere Modelle kopieren.

  17. Zum Anzeigen der erstellten Vorlage klicken Sie in Tekla Structures im Dialogfeld Bezeichnungsinhalt – Vorlage auf Liste aktualisieren.
  18. Wählen Sie die Vorlage aus, und klicken Sie auf OK.
  19. Speichern Sie die Bezeichnungseigenschaften zur späteren Verwendung unter einem eindeutigen Namen.
  20. Wählen Sie abhängig vom Zeichnungstyp eine der folgenden Möglichkeiten:

    • Einzelteil-, Bauteil- und Zusammenbauzeichnungen: Klicken Sie auf Speichern, um die Änderungen in den Ansichtseigenschaften zu speichern, und dann auf Schließen, um zu den Zeichnungseigenschaften zurückzukehren.

    • Übersichtszeichnungen: Klicken Sie auf OK.

  21. Klicken Sie zum Speichern der Zeichnungseigenschaften auf Speichern und dann zum Erstellen der Zeichnung auf OK.

Beispiel 2: Im Wertfeld eine Bezeichnungsvorlage mit Formel erstellen

Verwenden Sie Dezimalzahlen anstelle von Bruchzahlen in Teilbezeichnungen in der Umgebung US mit imperialem Maßsystem, indem Sie eine Formel im Wertfeld der Bezeichnungsvorlage hinzufügen.

  1. Befolgen Sie die oben aufgeführten Schritte 1–5 von „Bezeichnungen Vorlagen hinzufügen“, bis zum Doppelklick auf das Element Vorlage in der Liste Verfügbare Elemente.
  2. Klicken Sie im Dialogfeld Bezeichnungsinhalt – Vorlage auf Neue erstellen.

    Daraufhin wird der Vorlagen-Editor geöffnet.

  3. Klicken Sie auf Datei > Neu, und erstellen Sie eine neue grafische Vorlage.
  4. Klicken Sie auf Einfügen > Komponente > Zeile.
  5. Wählen Sie als Inhaltstyp TEIL aus.
  6. Klicken Sie auf Einfügen > Wertfeld, und platzieren Sie das Feld.
  7. Klicken Sie im angezeigten Dialogfeld Eigenschaften auswählen [Teil] auf die Schaltfläche Formel.
  8. Im Feld Formel geben Sie die folgende Formel ein und klicken auf OK:

    "L " + format(GetValue("HEIGHT"),"Length","inch",1) + " x "+ format(GetValue("WIDTH"),"Length","inch",1) + " x " + format(GetValue("PROFILE.FLANGE_THICKNESS_1"),"Length","inch",2)

  9. Öffnen Sie per Doppelklick auf das Wertfeld das Dialogfeld Wertfeld Eigenschaften.
  10. Hier stellen Sie den Datentyp auf Text ein, geben einen Namen für das Feld – z. B. PART_MARK – ein und vergewissern sich, dass der im Feld Länge angegebene Längenwert allen enthaltenen Buchstaben und Zahlen entsprechend hoch genug ist, z. B. 20.
  11. Klicken Sie auf OK.
  12. Klicken Sie auf Bearbeiten > Eigenschaften, und minimieren Sie Höhe und Breite der Zeile.
  13. Klicken Sie zum Speichern der Vorlage auf Datei > Speichern.

    Die Vorlage wird standardmäßig als .tpl-Datei im Ordner \mark im Modellordner gespeichert. Sie können diese Vorlage beliebig in andere Modelle kopieren.

  14. Zum Anzeigen der erstellten Vorlage klicken Sie in Tekla Structures im Dialogfeld Bezeichnungsinhalt – Vorlage auf Liste aktualisieren.
  15. Wählen Sie die Vorlage aus, und klicken Sie auf OK.
  16. Speichern Sie die Bezeichnungseigenschaften zur späteren Verwendung unter einem eindeutigen Namen.
  17. Wählen Sie abhängig vom Zeichnungstyp eine der folgenden Möglichkeiten:

    • Einzelteil-, Bauteil- und Zusammenbauzeichnungen: Klicken Sie auf Speichern, um die Änderungen in den Ansichtseigenschaften zu speichern, und dann auf Schließen, um zu den Zeichnungseigenschaften zurückzukehren.

    • Übersichtszeichnungen: Klicken Sie auf OK.

  18. Klicken Sie zum Speichern der Zeichnungseigenschaften auf Speichern und dann zum Erstellen der Zeichnung auf OK.
