Hinzufügen von automatischen Bemaßungen auf Ansichtsebene
Die folgenden Beispiele behandeln den grundlegenden Ablauf für das Erstellen automatischer Bemaßungen auf Ansichtsebene. Damit sollen Zeichnungseigenschaften erstellt werden, mit denen Sie später ähnliche Zeichnungen erstellen können, einschließlich aller erforderlichen Ansichten und mit den gewünschten Bemaßungen, indem Sie die entsprechende Zeichnungseigenschaftendatei laden und dann die Zeichnung erstellen.
Weitere Informationen zur Verwendung von integrierte Bemaßungen finden Sie unter Hinzufügen automatischer Bemaßungen auf Ansichtsebene mit dem integrierten Bemaßungstyp und zur Bemaßung von spiralförmigen Trägern unter Bemaßen von spiralförmigen Trägern.
Der Arbeitsablauf umfasst vier Aufgaben:
- Erstellen der Zeichnungseigenschaften
- Festlegen von Zeichnungsansichten und von Zeichnungsansichtseinstellungen
- Definieren von Bemaßungsregeln
- Erstellen und Anwenden von Bemaßungsregeleigenschaften
Wenn Ihnen die Bemaßungen in der abschließenden Zeichnung nicht gefallen, können Sie die Bemaßungen ändern, neue Bemaßungen erstellen oder Bemaßungen löschen.
Zeichnungseigenschaftsdatei definieren
Erstellen Sie eine Zeichnungseigenschaftsdatei, die alle Einstellungen zusammenfasst, die Sie in den Zeichnungseigenschaften festlegen, einschließlich der Bemaßungseinstellungen auf Ansichtsebene.
Jetzt haben Sie eine Zeichnungseigenschaftsdatei erstellt, in der Sie die neuen Bemaßungseinstellungen speichern können.
Zu erstellende Zeichnungsansichten definieren
Erstellen Sie die gewünschten Ansichten, und definieren Sie die zu verwendenden Ansichtseigenschaften:
-
Klicken Sie im nächsten Bereich auf Zeile hinzufügen, um Ihrer Zeichnung neue Ansichten hinzuzufügen.
Jetzt haben Sie die Ansichten für die zu erstellende Zeichnung definiert. Sie können die Liste der Ansichten mit Speichern speichern und später laden, wenn Sie denselben Satz von Ansichten in einer anderen Zeichnung benötigen.
Bemaßungen der Ansicht definieren
Definieren Sie die für die soeben erstellten Zeichnungsansichten zu verwendenden Bemaßungsregeleigenschaften.
Der Modellordner ist der Arbeitsordner. Bemaßungsregeldateien können auch aus Firmen- und Projektordnern gelesen werden, die durch die erweiterten Optionen XS_FIRM und XS_PROJECTdefiniert sind. Sie können auch relative Pfade definieren, z. B. kann XS_FIRM=".\ts" zum Lesen von Dateien aus dem Ordner 'ts' innerhalb des Modellordners verwendet werden.
Wenn Sie die Teile, die Sie bemaßen möchten, mit Filtern auswählen möchten, müssen Sie zuerst die Filter für die Zeichnungsansicht erstellen, z. B. für die Auswahl von Einbettungen, inneren oder äußeren Platten.
Sie müssen für jeden Maßlinientyp separate Bemaßungsregeln erstellen. Beispielsweise sind die Regeln, die mit Gesamtbemaßungen erstellt werden, nur für Gesamtbemaßungen gültig, nicht für Teilbemaßungen.
-
Wählen Sie Maßlinientyp für die ausgewählten Regeln aus.

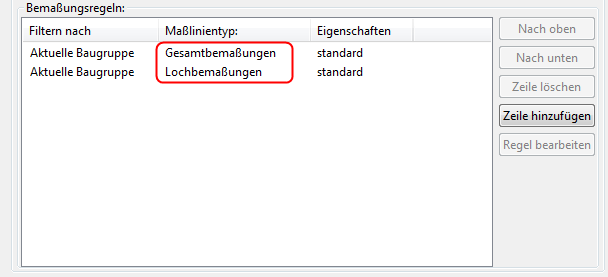

Hier wählen wir die Gesamtmaße und die Lochmaße aus:
-

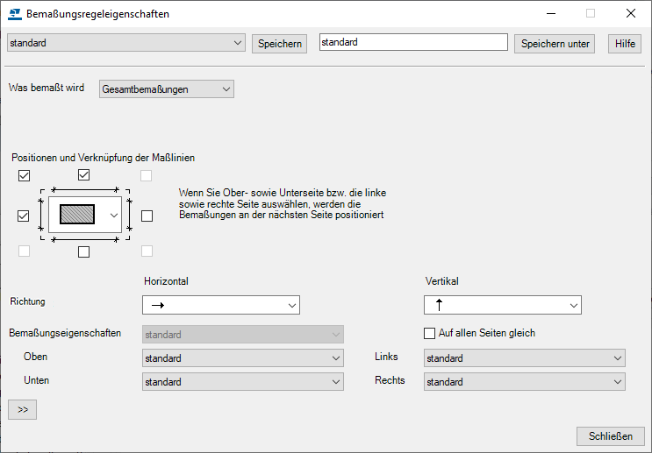

Abhängig vom ausgewählten Maßlinientyp wird ein bestimmtes Dialogfeld mit Bemaßungsregeleigenschaften angezeigt. Sie haben folgende Möglichkeiten:
-
Für die meisten Maßlinientypen müssen Sie festlegen, was Sie bemaßen möchten und angeben, wo und wie die Maßlinien platziert werden. Wählen Sie aus der Liste Bemaßungseigenschaften einen passenden Satz gespeicherter Bemaßungseigenschaften aus, um z. B. die Schriftgröße oder Farbe der Bemaßung zu ändern. Wenn Sie möchten, können Sie unterschiedliche Maßlinieneigenschaften pro Seite festlegen, indem Sie Auf allen Seiten gleich deaktivieren und unterschiedliche Bemaßungseigenschaften auswählen.

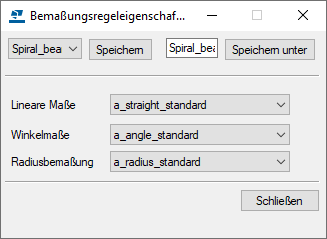

- Wenn Sie den Maßlinientyp Abmessungen spiralförmiger Träger ausgewählt haben, müssen Sie vordefinierte Bemaßungseigenschaften auswählen. Wenn keine der verfügbaren Eigenschaften Ihren Anforderungen entspricht, öffnen Sie eine Zeichnung, klicken Sie bei geöffneter Zeichnung auf , und bearbeiten und speichern Sie die erforderlichen Bemaßungseigenschaften, damit diese im Dialogfeld Bemaßungsregeleigenschaften für spiralförmige Träger in den drei Bemaßungseigenschaften zur Verfügung stehen.
-
-
Wählen Sie die richtigen Eigenschaften für die Regeln aus.
Obschon Maßlinien normalerweise in der von Ihnen im Bereich Ansicht erstellen festgelegten Reihenfolge erzeugt und platziert werden, sucht Tekla Structures gemäß den Platzierungs- und Schutzeinstellungen nach dem ersten geeigneten Freiraum für die Maßlinien. Daher folgt die Bemaßungsplatzierung möglicherweise nicht immer der Erstellungsreihenfolge. Prüfen Sie das Ergebnis, und passen Sie die Lage der Maßlinien ggf. an.
Ansichtseigenschaften mit Ansichten verbinden und Zeichnungseigenschaften speichern
Verbinden Sie anschließend die neuen Ansichtseigenschaften mit Zeichnungsansichten, und speichern Sie die Zeichnungseigenschaften.
-
Wählen Sie im Bereich Ansicht erstellen die korrekten Ansichtseigenschaften für die Ansichten aus, die Sie erstellen.
Im Beispiel unten werden eine Vorderansicht und eine Schnittansicht erzeugt und die Ansichten wurden mit den Ansichtseigenschaften
cu_FRONTundcu_SECTIONverbunden.
Tekla Structures erstellt die Zeichnung entsprechend den Definitionen in verschiedenen Eigenschaftendateien.
Beispiel für einen Arbeitsablauf: Automatisches Erstellen von Gesamt- und Lochbemaßungen auf Ansichtsebene
Dieser Arbeitsablauf dient als Beispiel für das Erstellen einer Zeichnung für Wandelement-Bauteil mit Folgendem:
- eine Vorderansicht mit automatischen Gesamt- und Lochbemaßungen
- eine Schnittansicht mit Gesamtbemaßungen
Bei den Gesamt- und Lochbemaßungsregeln wenden Sie die Bemaßungseigenschaften an, die Sie zuvor erstellt und manuell in einer Bauteilzeichnung gespeichert haben. Als Nächstes erstellen Sie neue Bemaßungsregeleigenschaften und wenden diese an: Abschließend speichern Sie die erstellten Ansichtseigenschaften in den Zeichnungseigenschaften und erstellen eine Bauteilzeichnung.
Öffnen Sie vor Beginn in einer geöffneten Bauteilzeichnung den Eigenschaftenbereich und wählen Sie Lineares Maß aus der Objektliste aus. Stellen Sie die Schriftgröße des Bemaßungstexts auf 5.00 ein und speichern Sie die Eigenschaften unter dem Namen dim_font_5. Stellen Sie anschließend die Bemaßungsfarbe auf rot ein, und speichern Sie die Eigenschaften unter dem Namen dim_red.

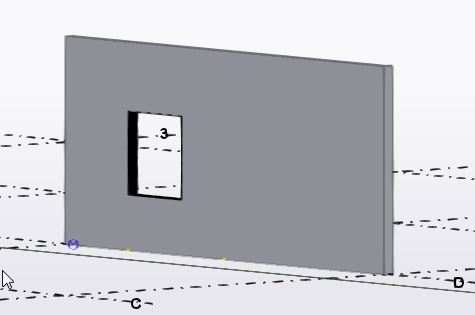

Bei diesem Beispiel wird folgendes Wandelement-Bauteil im Modell bemaßt:
Definieren der zu erstellenden Ansichten
-
Klicken Sie auf der Registerkarte Zeichnungen & Listen auf.
- Laden Sie Zeichnungseigenschaften, die den benötigten möglichst gut entsprechen.
-
Klicken Sie in der Optionsstruktur auf Ansicht erstellen.
-

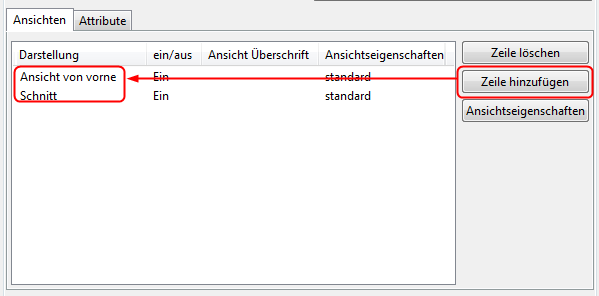

Klicken Sie im Bereich Ansicht erstellen auf Zeile hinzufügen, um Ihrer Zeichnung neue Ansichten hinzuzufügen.
Bei diesem Beispiel werden zwei Ansichten hinzugefügt: eine Vorderansicht und eine Schnittansicht.
-
Legen Sie für die Ansichten, die Sie erstellen möchten, die Option ein/aus auf Ein fest.
Wenn die Liste zusätzliche Ansichten enthält, setzen Sie diese auf Aus oder verwenden Sie die Schaltfläche Zeile löschen, um sie zu löschen.
Jetzt haben Sie die zu erstellenden Ansichten definiert. Nun sind die Bemaßungen zu definieren, die in der Vorder- und Schnittansicht enthalten sein sollen.
Definieren der Bemaßungen der Vorderansicht
-
Wählen Sie eine Ansicht aus der Liste Ansicht erstellen aus.
Wählen Sie in diesem Beispiel eine Vorderansicht aus.
-
Klicken Sie auf Ansichtseigenschaften und anschließend in der Optionsstruktur auf Bemaßung, um die in der Vorderansicht zu erzeugenden Bemaßungen zu definieren.
-
Verwenden Sie im Bereich Bemaßung die Option Zeile hinzufügen, um zwei neue Bemaßungsregeln in der Bemaßungsregelliste hinzuzufügen.
-
Wählen Sie für die erste Regel Gesamtbemaßungen aus, für die zweite Lochbemaßungen.
Die Reihenfolge der Regeln in der Liste bestimmt die Reihenfolge der Bemaßungslinien in der Zeichnung: Die anhand der ersten Regel erstellten Bemaßungen werden am nächstgelegenen Teil platziert.
Behalten Sie Aktuelle Baugruppe in der Spalte Filter für beide Regeln bei.
-
Klicken Sie zum Definieren der Gesamtbemaßungsregeln in die Zeile Gesamtbemaßungen und dann auf Regel bearbeiten.
-

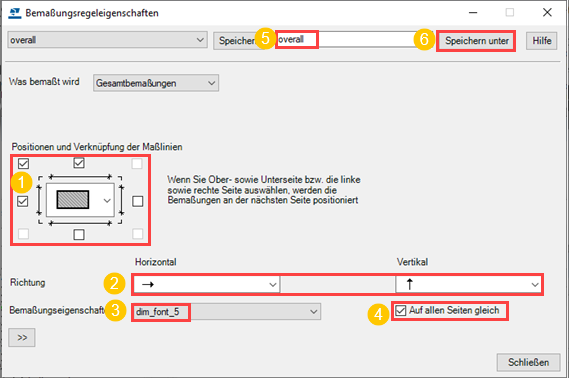

Definieren Sie im Dialogfeld Bemaßungsregeleigenschaften, welche Objekte bemaßt werden sollen, wie bemaßt werden soll und wo die Bemaßungen platziert werden sollen. Außerdem können Sie festlegen, welche Bemaßungseigenschaften verwendet werden sollen.
-
Aktivieren Sie die Kontrollkästchen oben und auf der linken Seite des Objekts sowie das Kontrollkästchen in der oberen linken Ecke, um die Bemaßungen zu verknüpfen.
-
Verwenden Sie die Standardwerte in den Startpunkt-Listen. Die Standardwerte sind links für die Bemaßung Horizontal und unten für die Bemaßung Vertikal.
-
Wählen Sie aus der Liste Bemaßungseigenschaften einen geeigneten Satz mit gespeicherten Bemaßungseigenschaften aus. Wählen Sie in diesem Beispiel die Bemaßungseigenschaftendatei dim_font_5 aus, die eine Definition für eine größere Schrift enthält.
-
Geben Sie der Bemaßungsregel einen eindeutigen Namen, und klicken Sie auf Speichern unter.
Bei diesem Beispiel wird der Name overall verwendet.
-
-
Klicken Sie auf Schließen.
-
Definieren Sie als Nächstes die Lochbemaßungen. Wählen Sie im Bereich Bemaßung den Eintrag Lochbemaßungen aus der Bemaßungsregelliste, und klicken Sie auf Regel bearbeiten.
-

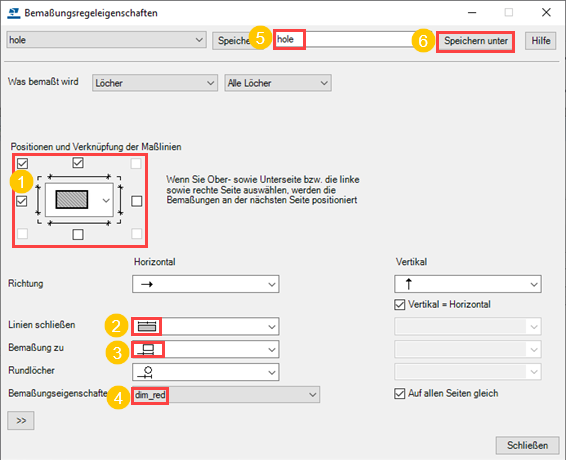

Erstellen Sie Bemaßungsregeln für Lochbemaßungen:
-
Aktivieren Sie die Kontrollkästchen oben und auf der linken Seite des Objekts sowie das Kontrollkästchen in der oberen linken Ecke, um die Bemaßungen zu verknüpfen.
-
Verwenden Sie die Standardwerte in den Startpunkt-Listen.
-
Wählen Sie unter Linien schließen die Einstellung aus, mit der Maßlinien bis zum anderen Ende des Bauteils verlängert werden.
-
Wählen Sie unter Bemaßung zu die Einstellung aus, die zu beiden Enden bemaßt.
-
Wählen Sie aus der Liste Bemaßungseigenschaften einen geeigneten Satz mit gespeicherten Bemaßungseigenschaften aus. Wählen Sie bei diesem Beispiel die Bemaßungseigenschaftendatei dim_red mit der Definition für rote Bemaßungen aus.
-
Geben Sie der Lochbemaßungsregel einen eindeutigen Namen, und klicken Sie auf Speichern unter.
Bei diesem Beispiel wird der Name hole verwendet.
-
-
Klicken Sie auf Schließen.
-

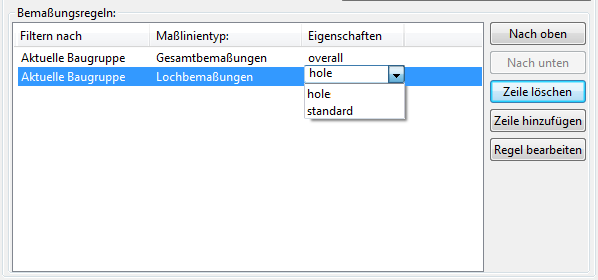

Wählen Sie für die Regel Gesamtbemaßungen die Eigenschaften overall und für die Regel Lochbemaßungen die Eigenschaften hole in der Spalte Eigenschaften aus.
-
Geben Sie im Dialogfeld Ansichtseigenschaften den Vorderansichtseigenschaften einen eindeutigen Namen und klicken Sie auf Speichern.
Bei diesem Beispiel werden die Eigenschaften der Vorderansicht unter dem Namen CU_Front gespeichert.
Jetzt haben Sie die Ansichtseigenschaften für die Vorderansicht mit den Gesamt- und Lochbemaßungen gespeichert. Lassen Sie das Dialogfeld Ansichtseigenschaften für weitere Änderungen geöffnet.
Definieren von Bemaßungen der Schnittansicht
Eine Schnittansicht wird ebenfalls in der Bauteilzeichnung benötigt, wenn die Wanddicke angezeigt werden soll. Erstellen Sie dann die Gesamtbemaßungen für die Schnittansicht.
-
Wählen Sie im Bereich Ansicht erstellen die Zeile Schnittansichten aus, und klicken Sie auf Ansichtseigenschaften.
-
Laden Sie die Ansichtseigenschaftsdatei CU_Front.
Sie können nun neue Ansichtseigenschaften anhand von bereits bestehenden Ansichtseigenschaften erstellen.
-
Klicken Sie in der Optionsstruktur auf Bemaßung.
-
Löschen Sie im Bereich Bemaßung die nicht benötigte Lochbemaßungsregel, indem Sie in die Zeile Lochbemaßungen und dann auf Zeile löschen klicken.
Sie benötigen nur die Gesamtbemaßungen in der Schnittansicht.
-
Klicken Sie in die Zeile Gesamtbemaßungen und dann auf Regel bearbeiten.
-

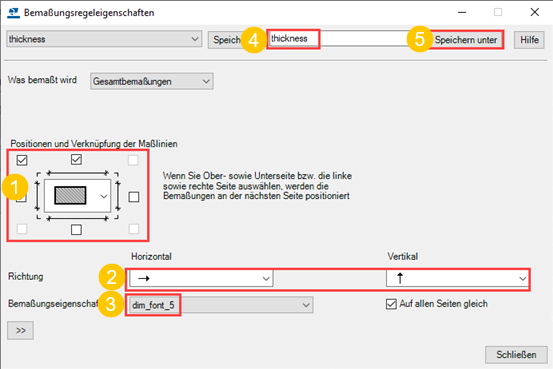

Erstellen Sie eine Bemaßungsregel für die Gesamtbemaßungen in der Schnittansicht:
-
Aktivieren Sie das Kontrollkästchen unter dem Objekt nur, wenn Sie die Dicke anzeigen lassen möchten.
-
Wählen Sie dieselben Bemaßungseigenschaften wie für die Gesamtbemaßungen in der Vorderansicht, denn Sie möchten den Bemaßungstext mit einer etwas größeren Schrift anzeigen lassen. dim_font_5.
-
Geben Sie der Regel einen eindeutigen Namen, und klicken Sie auf Speichern unter.
Bei diesem Beispiel wird der Name thickness verwendet.
-
-
Klicken Sie auf Schließen.
-
Wählen Sie im Bereich Bemaßung den Eintrag thickness in der Spalte Eigenschaften als Eigenschaftsdatei für die Gesamtbemaßungsregel aus.
-
Geben Sie den Schnittansichtseigenschaften einen eindeutigen Namen, und klicken Sie auf Speichern unter.
Bei diesem Beispiel wird der Name CU_Section verwendet.
-
Klicken Sie auf OK.
Sie haben nun die Ansichtseigenschaften für die Schnittansicht mit den Gesamt- und Lochbemaßungen gespeichert.
Verbinden von Ansichtseigenschaften mit Ansichten und Speichern von Zeichnungseigenschaften
-

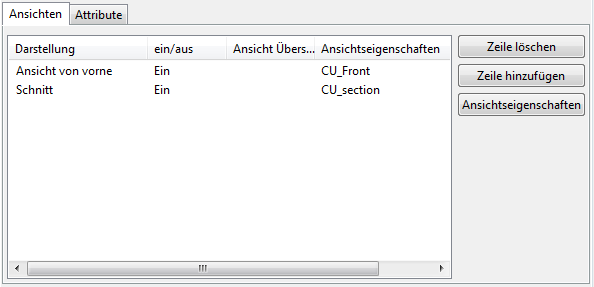

Wählen Sie im Bereich Ansicht erstellen für die Vorderansicht CU_Front und für die Schnittansicht CU_Section aus.
-

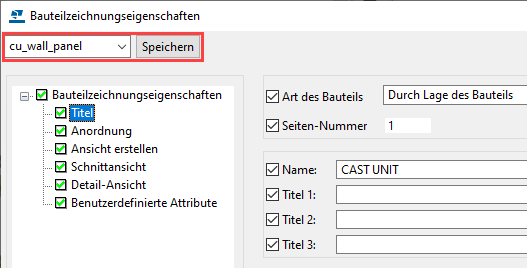

Geben Sie im Dialogfeld Zeichnungseigenschaften den Zeichnungseigenschaften einen eindeutigen Namen, und klicken Sie auf Speichern.
Bei diesem Beispiel wird der Name cu_wall_panel verwendet.
-
Klicken Sie auf OK, und erstellen Sie die Bauteilzeichnung.

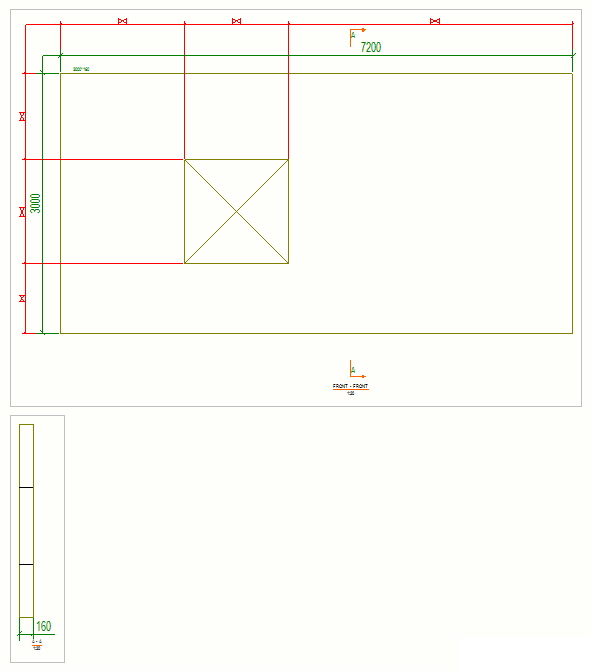

Tekla Structures erstellt die Bauteilzeichnung anhand der Definitionen der verschiedenen Eigenschaftsdateien. Die Bauteilzeichnung enthält eine Vorderansicht und eine Schnittansicht. Die Gesamtbemaßungen haben in beiden Ansichten eine etwas größere Schrift und die Schriftfarbe der Lochbemaßungen ist rot. In der Schnittansicht wird nur die Wanddicke bemaßt.
Die Zeichnungseigenschaftendatei cu_wall_panel können Sie später für Zeichnungen mit ähnlichen Einstellungen verwenden.
Tip:
Nach Erstellung der Bauteilzeichnung können Sie die Bemaßungseinstellungen immer noch ändern:
-
Doppelklicken Sie auf den Zeichnungsansichtsrahmen, um das Dialogfeld mit den Ansichtseigenschaften zu öffnen.
-
Klicken Sie in der Optionsstruktur auf Bemaßung, um den Bereich Bemaßung zu öffnen, in dem Sie die Bemaßungsregeln auswählen und dann bearbeiten können.
