Einbetonierte Platte (1069)

Einbetonierte Platte (1069) erstellt eine einbetonierte Platte am ausgewählten Ende eines Trägers. Dem Blech können Bolzen, Schrauben, gebogene Ankerschrauben oder Nagellöcher hinzugefügt werden.

Erzeugte Objekte

Einbet. Platte
Lasche
Winkel
Schrauben
Bolzen
Anker
Unterlegblech
Schweißnähte

Verwendung


Situation	Beschreibung
	Geschraubter Winkel an der vorderen und hinteren Seite des Trägers. Der Winkel wird mit Hilfe von gebogenen Ankerschrauben im Beton verankert.
	Verankerung mit vier Bolzen.
	Die Lasche wird an einen schrägen Träger geschraubt.

Auswahlreihenfolge

Wählen Sie das Hauptteil aus (Träger).
Picken Sie eine Position am vorderen Ende des Trägers.

Beachten Sie, dass über den gewählten Punkt festgelegt wird, von welchem Ende des Trägers aus das Blech positioniert werden soll. Es wird dadurch nicht das Blech selbst positioniert.

Die Verbindung wird beim Picken der Position automatisch erstellt.

Teilerkennung


	Beschreibung
1	Einbet. Platte
2	Winkel oder Lasche

Registerkarte Abbildung

Definieren Sie über die Registerkarte Abbildung den Verbindungstyp und die Abmessungen.

Trägerverbindungstyp


Option	Beschreibung
	Für die Verbindung zwischen Träger und einbetonierte Platte wird ein Winkel verwendet.
	Über eine Lasche wird der Träger mit der einbetonierten Platte verbunden.

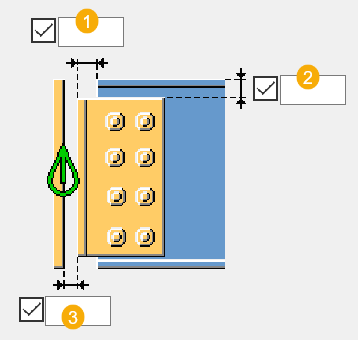

Abmessungen/Bemaßungen


	Beschreibung	Standard
1	Kantenabstand zwischen Trägerende und Lasche oder Winkelprofilende.	`1-2"`
2	Kantenabstand zwischen Oberseite Träger und Oberseite Winkelprofil. Diese Option gilt nur für Winkelprofile, nicht für Laschen.	`1-3/4"`
3	Abstand zwischen einbetonierter Platte und Lasche oder Winkelprofil.	`0`

Trägerendschnitt

Definieren Sie, wie das Ende des Nebenträgers geschnitten wird. Der Träger wird von der Seite betrachtet.


Option	Beschreibung
	Standard Schräg AutoDefaults kann diese Option ändern.
	Automatisch Wenn der Nebenträger weniger als 10 Grad geneigt ist, wird das Trägerende senkrecht geschnitten. Andernfalls wird das Trägerende schräg geschnitten.
	Quadrat Schneidet das Ende des Nebenträgers senkrecht ab.
	Schräg Schneidet das Ende des Nebenträgers parallel zur Kante des Hauptteils.

Ausrichtung der einbetonierten Platte


Option	Beschreibung
	Standard Einbetonierte Platte wird entlang der Trägerebene ausgerichtet und erstellt. AutoDefaults kann diese Option ändern.
	Einbetonierte Platte wird entlang der Trägerebene ausgerichtet und erstellt.
	Einbetonierte Platte wird im globalen Koordinatensystem erstellt.

Versatz der einbetonierten Platte


Option	Beschreibung
	Höhenversatz der einbetonierten Platte ab Blechebene.
	Ebenenversatz der einbetonierten Platte ab Blechebene.

Drehung der einbetonierten Platte


Option	Beschreibung
	Drehung des einbetonierten Platte in Grad ab Blechebene.
	Drehung des einbetonierten Platte aus der Ebene in Grad ab Blechebene.

Registerkarte Teile

Auf der Registerkarte Teile legen Sie die Eigenschaften für die Teile fest.

Teile


Option	Beschreibung
Einbet. Platte	Dicke, Breite und Höhe der einbetonierten Platte.
Profil N/S	Wählen Sie das Profil aus dem Profilkatalog aus.
Profil F/S	Wählen Sie das Profil aus dem Profilkatalog aus.
Lasche	Dicke, Breite und Höhe der Lasche.
Blechscheibe	Dicke, Breite und Höhe des Unterlegblechs.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

Spalt zwischen Winkeln


	Beschreibung
1	Spalt zwischen Nebenteilsteg und Winkeln. Das wirkt sich nur auf Verbindungen mit zwei Winkeln aus.

Position des Winkels


Option	Beschreibung
	Standard Es wird ein Winkel oder eine Lasche an der vorderen Seite erstellt. AutoDefaults kann diese Option ändern.
	Automatisch Es wird ein Winkel oder eine Lasche an der vorderen Seite erstellt.
	Rückseite Es wird ein Winkel oder eine Lasche an der hinteren Seite erstellt.
	Beide Seiten Es werden zwei Winkel oder Laschen an der vorderen oder hinteren Seite erstellt.
	Vorderseite Es wird ein Winkel oder eine Lasche an der vorderen Seite erstellt.

Winkelschenkelrichtung


Rückseite	Vorderseite	Beschreibung
		Standard Nicht vertauscht Der längere Schenkel des Winkels wird mit dem Nebenteil verbunden. AutoDefaults kann diese Option ändern.
		Nicht vertauscht Der längere Schenkel des Winkels wird mit dem Nebenteil verbunden.
		Vertauscht Der längere Schenkel des Winkels wird mit der einbetonierten Platte verbunden.

Blechscheibe

Definieren Sie Blechscheiben für Schrauben, und wählen Sie die Blechscheibenseite aus.


Option	Beschreibung
	Standard Keine Blechscheibe AutoDefaults kann diese Option ändern.
	Keine Blechscheibe
	Eine Blechscheibe
	Einzelne rechteckige Blechscheiben für jede Schraube
	Einzelne runde Blechscheiben für jede Schraube


Option	Beschreibung
	Wählen Sie aus, ob die Blechscheibe für eine Lasche oder für beide Laschen erstellt wird.

Registerkarte Bolzen/Anker

Über die Registerkarte Bolzen/Anker definieren Sie, ob Bolzen oder Anker und gegebenenfalls mit welchen Eigenschaften erstellt werden sollen.

Eigenschaften


Option	Beschreibung
Bolzengröße	Bolzendurchmesser.
Bolzenstandard	Bolzenname.
Bolzenlänge	Bolzenlänge.
Baustelle/Werkstatt.	Ort, wo die Schrauben montiert werden sollen.
Bol/Ank	Wählen Sie aus, ob Bolzen, Anker oder keines von beidem erstellt werden sollen.
Bolzen/Ankerprofile	Wählen Sie das Profil aus dem Profilkatalog aus.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

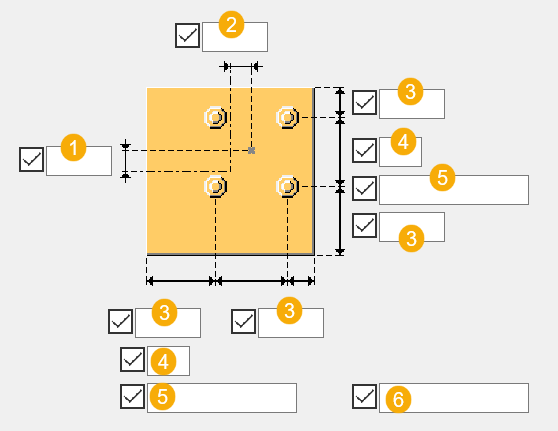

Maße Schraubengruppe


	Beschreibung
1	Vertikale Schraubengruppenabmessung ab Mittellinie des Blechs.
2	Horizontale Schraubengruppenabmessung ab Mittellinie des Blechs.
3	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
4	Anzahl der Schrauben.
5	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
6	Definieren Sie, welche Schrauben aus der Schraubengruppe gelöscht werden. Geben Sie die Nummern der zu löschenden Schrauben ein, und trennen Sie die Nummern jeweils durch ein Leerzeichen. Die Schrauben sind von links nach rechts und von oben nach unten nummeriert.

Ankerbiegerichtung


Option	Beschreibung
	Standard Anker werden nach innen gebogen. AutoDefaults kann diese Option ändern.
	Anker werden nach innen gebogen.
	Anker werden nach außen gebogen.
	Anker werden nicht gebogen. Bolzen werden erstellt.

Länge der gebogenen Ankerschrauben


	Beschreibung	Standard
1	Biegeradius.	`3/8"`
2	Länge der gebogenen Ankerschrauben.	`4"`
3	Hakenlänge.	`1-1/2"`

Bolzenlänge


	Beschreibung	Standard
1	Definieren Sie die Bolzenlänge.	`4"`

Registerkarte Nagellöcher

Definieren Sie über die Registerkarte Nagellöcher die Positionen und Abmessungen des Nagellochs.

Nagellochpositionen


Option	Beschreibung
	Standard Keine Nagellöcher. AutoDefaults kann diese Option ändern.
	Keine Nagellöcher.
	Erstellt Nagellöcher in der oberen rechten und unteren linken Ecke des Blechs.
	Erstellt Nagellöcher in der oberen linken und unteren rechten Ecke des Blechs.
	Erstellt Nagellöcher in allen vier Ecken des Blechs.

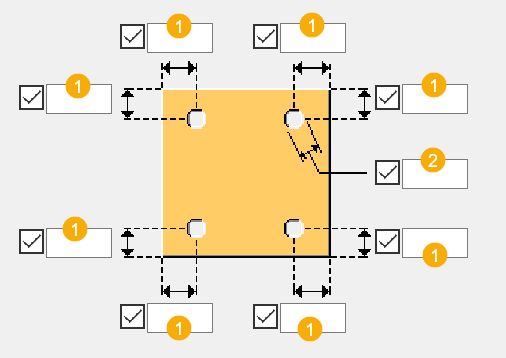

Nagellochabmessungen


	Beschreibung
1	Nagelloch-Kantenabstand.
2	Nagellochdurchmesser.

Registerkarte Schrauben

Definieren Sie auf der Registerkarte Schrauben die Schraubengruppenabmessungen und die Schraubeneigenschaften.

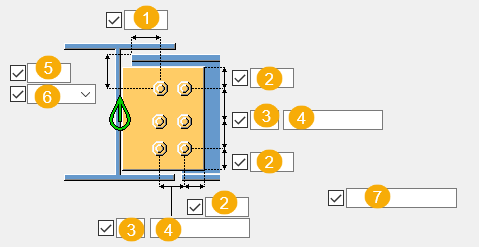

Maße Schraubengruppe


	Beschreibung
1	Abmessung für horizontale Schraubengruppenposition.
2	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
3	Anzahl der Schrauben.
4	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
5	Abmessung für vertikale Schraubengruppenposition.
6	Wählen Sie, wie die Maße für die Position der vertikalen Schraubengruppe gemessen werden. Oben: Von der oberen Kante des Nebenteils zur obersten Schraube. Mitte: Von der Mittellinie der Schrauben zur Mittellinie des Nebenteils. Unten: Von der unteren Kante des Nebenteils zur untersten Schraube.
7	Definieren Sie, welche Schrauben aus der Schraubengruppe gelöscht werden. Geben Sie die Nummern der zu löschenden Schrauben ein, und trennen Sie die Nummern jeweils durch ein Leerzeichen. Die Schrauben sind von links nach rechts und von oben nach unten nummeriert.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.

Schraubenversatz


Option	Beschreibung
	Standard Nicht versetzt AutoDefaults kann diese Option ändern.
	Nicht versetzt
	Versetzung 1
	Versetzung 2
	Versetzung 3
	Versetzung 4

Schraubengruppenausrichtung


Option	Beschreibung
	Standard Quadrat AutoDefaults kann diese Option ändern.
	Automatisch Quadrat
	Geschrankt Die Schrauben werden in Richtung des Nebenteils versetzt.
	Quadrat Eine senkrechte Schraubengruppe wird horizontal angeordnet.
	Geneigt Eine senkrechte Schraubengruppe wird in Richtung des Nebenteils geneigt.

Registerkarte Allgemein

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Allgemein

Registerkarte Design-Typ

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarten Entwurf und Berechnung

Registerkarte Berechnung

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Berechnung

Schweißnähte

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Erstellen von Schweißnähten
