Fußplatte Typ 8 (1066)

Mit Fußplatte Typ 8 (1066) wird eine Fußplatte für eine rechteckige oder runde Stütze erstellt, die in Beton eingebettet ist.

Erzeugte Objekte

Fußplatte
Steifen
Durchgangslöcher
Schrauben
Schweißnähte

Verwendung


Situation	Beschreibung

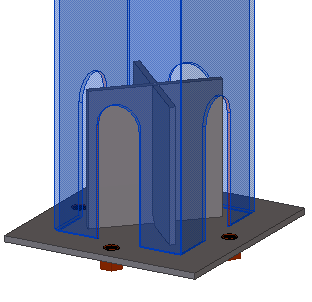

	Fußplatte mit einer rechteckigen Stütze
	Fußplatte mit einer rechteckigen Stütze
	Fußplatte mit einer runden Stütze
	Fußplatte mit einer runden Stütze

Bevor Sie beginnen

Erstellen Sie eine Stütze.

Auswahlreihenfolge

Wählen Sie das Hauptteil aus (Stütze).
Wählen Sie eine Position aus.

Das Detail wird automatisch erstellt.

Teilerkennung


Anzahl	Teil
1	Fußplatte
2	Steife

Registerkarte Abbildung

Verwenden Sie die Registerkarte Abbildung, um die Position der Fußplatte festzulegen.

Abmessungen


	Beschreibung	Standard
1	Abstand zwischen der Kante der Stütze und der Kante der Fußplatte.	`50 mm`

Registerkarte Teile

Steuern Sie über die Registerkarte Teile die Abmessungen der runden Fußplatte, der langen und der kurzen Steife.

Blech


Option	Beschreibung	Standard
Fußplatte	Dicke der Fußplatte.
Lange Steife	Dicke der langen Steife.	`9 mm`
Kurze Steife	Dicke der kurzen Steife.	`9 mm`


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Registerkarte Parameter

Steuern Sie über die Registerkarte Parameter die Abmessungen von Fußplatte und Steife.

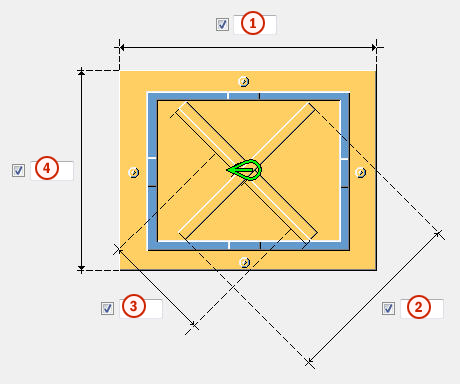

Abmessungen von Fußplatte und Steife


	Beschreibung
1	Breite der Fußplatte.
2	Länge der langen Steife.
3	Länge der kurzen Steifen.
4	Höhe der Fußplatte.

Steifenerstellung


Option	Beschreibung
	Standard Es werden keine Steifen erstellt. AutoDefaults kann diese Option ändern.
	Es werden keine Steifen erstellt.
	Steifen werden erstellt.

Fußplattenerstellung


Option	Beschreibung
	Standard Rechteckige Fußplatte AutoDefaults kann diese Option ändern.
	Automatisch
	Runde Fußplatte
	Rechteckige Fußplatte

Registerkarte Durchgangslöcher

Steuern Sie über die Registerkarte Durchgangslöcher den Abstand zwischen Fußplatte und Stütze.

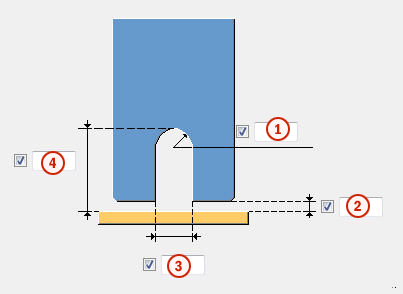

Eigenschaften der Durchgangslöcher


	Beschreibung
1	Rundung des Durchgangslochs der Stütze.
2	Schweißnahtspalt.
3	Breite des Durchgangslochs der Stütze.
4	Höhe des Durchgangslochs der Stütze.

Erstellung von Durchgangslöchern


Option	Beschreibung
	Standard Durchgangslöcher werden erstellt. AutoDefaults kann diese Option ändern.
	Durchgangslöcher werden nicht erstellt.
	Durchgangslöcher werden erstellt.

Registerkarte Schrauben

Verwenden Sie die Registerkarte Schrauben, um die Schraubeneigenschaften festzulegen.

Schraubenpositionen


	Beschreibung
1	Vertikales Abstandsmaß der Schrauben.
2	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
3	Horizontales Abstandsmaß der Schrauben.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Schnittlänge

Legt die Tiefe fest, in der Tekla Structures nach den Querschnitten der verschraubten Teile sucht. Damit können Sie bestimmen, ob die Schraube einen oder zwei Flansche verbindet.

Kommentar

Sie können einen Kommentar definieren.

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.

Erstellen als

Verwenden Sie diese Option, um zwischen Schrauben und benutzerdefinierten Komponenten zu wechseln.

Wählen Sie die benutzerdefinierte Komponente aus dem Katalog Anwendungen und Komponenten aus, und definieren Sie die benutzerdefinierten Einstellungen, die Aufwärtsrichtung, die Drehung und die Ankerlänge.

Registerkarte Steifenhöhe

Steuern Sie über die Registerkarte Steifenhöhe die Höhe der kurzen und der langen Steifen.

Steifenhöhe


	Beschreibung	Standard
1	Höhe der langen Steife.	`200 mm`
2	Höhe der kurzen Steifen.	`200 mm`

Eckschnitt der kurzen Steife


Option	Beschreibung
	Standard Gerader Eckschnitt wird erstellt. AutoDefaults kann diese Option ändern.
	Eckschnitt wird nicht erstellt.
	Gerader Eckschnitt wird erstellt.
	Bogen-Eckschnitt wird erstellt.

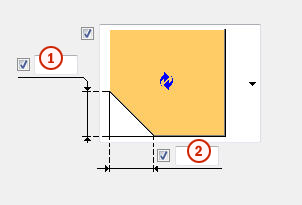

Abmessungen des Eckschnitts


	Beschreibung	Standard
1	Eckschnitthöhe.	`15 mm`
2	Eckschnittbreite.	`15 mm`

Registerkarte Allgemein

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Allgemein

Registerkarte Berechnung

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Berechnung

Registerkarte Schweißnähte

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Erstellen von Schweißnähten
