Konsole Typ 10 (1049)

Mit Konsole Typ 10 (1049) erstellen Sie ein Konsolenprofil entlang einer rechtwinklig zur Stütze verlaufenden Linie. Sie können dann die Konsole verwenden, um einen Träger mit der Stütze zu verbinden. Die Träger und Stützen können gedreht und abgeschrägt werden.

Erzeugte Objekte

Winkelkonsole
Steifen
Schrauben
Schweißnähte

Verwendung


Situation	Beschreibung
	Sitzdetail mit WT-Profil.
	Gedrehte Winkelkonsole. Steifenoption verfügbar.

Auswahlreihenfolge

Wählen Sie das Hauptteil aus (Stütze).
Picken Sie eine Position.

Das Detail wird beim Picken der Position automatisch erstellt.

Teilerkennung


	Beschreibung
1	Winkelkonsole

Registerkarte Abbildung

Definieren Sie auf der Registerkarte Abbildung die Abmessungen.


	Beschreibung
1	Vertikaler Versatz des Auflagers von der Stütze
2	Horizontaler Konsolenversatz von der Stütze


	Beschreibung
1	Länge der Konsole
2	Versatz zwischen Auflager und Hauptteil

Registerkarte Teile

Auf der Registerkarte Teile können Sie die Eigenschaften für die Teile definieren.

Teile


Option	Beschreibung	Standard
Steifen	Dicke, Breite und Höhe der Steifen	Standardmäßig richten sich die Werte für Höhe und Breite nach den Abmessung des Konsolenprofils. Standardmäßig beträgt die Steifendicke `¼”` bzw. `6 mm`, je nachdem, ob metrische oder imperiale Einheiten im Modell verwendet werden.
Auflager Profil	Wählen Sie das Profil aus dem Profilkatalog aus.	Das Standard-Sitzprofil ist ein WT6X15-T-Stück.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Registerkarte Parameter

Auf der Registerkarte Parameter definieren Sie Ausklinkung, Position und Ausrichtung der Konsole sowie Position, Form und Eckschnitte der Steife.

Konsolenausklinkung


Option	Beschreibung
Sitzkerbe	Hier wählen Sie aus, ob die Konsole an der Stütze ausgeklinkt ist. Standard: Die Konsole wird ausgeklinkt und der Stütze angepasst. Nur ausklinken: Die Konsole wird ausgeklinkt und der Stütze angepasst. Keine Ausklinkung: Die Konsole wird nicht ausgeklinkt.

Konsolenseiten


Option	Beschreibung
Konsolenseite	Hierüber definieren Sie die Seite der Stütze, an der die Konsole erstellt werden soll. Die Seiten sind entgegen dem Uhrzeigersinn nummeriert. Dabei weist das Verbindungssymbol zur Seite 1. Zum Erstellen von Konsolen auf den Seiten 1, 2 und 4 der Stütze geben Sie im Feld 1 2 4 ein. Standardmäßig wird die Konsole auf Seite 1 erstellt.

Konsolenlage


Option	Beschreibung
	Standardmäßig Die Konsole wird unten am Träger erstellt. AutoDefaults kann diese Option ändern.
	Die Konsole wird unten am Träger erstellt.
	Die Konsole wird oben am Träger erstellt.
	Die Konsole wird sowohl oben als auch unten am Träger erstellt.

Konsolenausrichtung

Hier definieren Sie die Ausrichtung des Auflagers. Handelt es sich bei der Konsole beispielsweise um einen Winkel mit ungleichen Schenkeln, weist mit der Standardoption der kürzere Schenkel des Winkels zum Träger hin.


Option	Beschreibung
	Standardmäßig Standardauflager, nicht gedreht AutoDefaults kann diese Option ändern.
	Standardauflager, nicht gedreht
	Konsole wird gedreht.

Steifenpositionen


Option	Beschreibung
	Standard Die Steife wird nicht am Auflager angeordnet. AutoDefaults kann diese Option ändern.
	Die Steife wird nicht am Auflager angeordnet.
	Die Steife wird an der rechten Seite angebracht.
	Die Steife wird mittig angebracht.
	Die Steife wird an der linken Seite angebracht.

Versteifungsform


Option	Beschreibung
	Standard Rechtwinklige Steife AutoDefaults kann diese Option ändern.
	Rechtwinklige Steife
	Dreieckige Steife

Steifenversätze


	Beschreibung
1	Versatz Endsteifen zu den Auflagerabschlüssen
2	Versatz Mittleren Steife zu Mittellinie Auflager

Abmessungen Steifeneckschnitt


	Beschreibung
1	Horizontales Eckschnittmaß
2	Vertikales Eckschnittmaß

Eckschnitt-Form


Option	Beschreibung
	Standard Gerader Eckschnitt AutoDefaults kann diese Option ändern.
	Gerader Eckschnitt
	Konvexer Eckschnitt
	Konkaver Eckschnitt

Registerkarte Schrauben

Auf der Registerkarte Schrauben definieren Sie Schraubengruppenabmessungen und Schraubeneigenschaften.

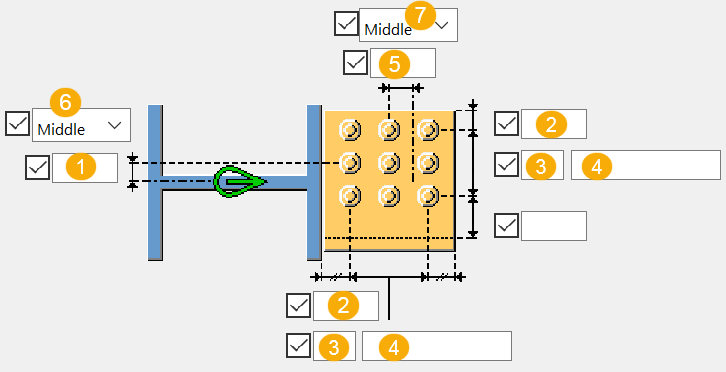

Maße Schraubengruppe


	Beschreibung
1	Abmessung für vertikale Schraubengruppenposition.
2	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
3	Anzahl der Schrauben.
4	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
5	Abmessung für horizontale Schraubengruppenposition.
6	Wählen Sie, wie die Maße für die Position der vertikalen Schraubengruppe gemessen werden. Oben: Von der oberen Kante des Nebenteils zur obersten Schraube. Mitte: Von der Mittellinie der Schrauben zur Mittellinie des Nebenteils. Unten: Von der unteren Kante des Nebenteils zur untersten Schraube.
7	Wählen Sie aus, wie die Abmessungen für die Position der horizontalen Schraubengruppe festgelegt werden sollen. Links: Von der linken Kante des Nebenteils zur äußersten linken Schraube. Mitte: Von der Mittellinie des Nebenteils zu der Mittellinie der Schrauben. Rechts: Von der rechten Kante des Nebenteils zur äußersten rechten Schraube.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.
