US-Fußplatte (1047)

Mit US-Fußplatte (1047) wird an einem ausgewählten Punkt an der Stütze eine Fußplatte erstellt.

Erzeugte Objekte

Fußplatte
Steifen (können nur hinzugefügt werden, wenn die Stütze ein I-Profil ist)
Futterbleche (optional)
Auflageblech (optional)
Schubknagge (optional)
Bleche, die die Ankerstäbe verbinden
Ankerstäbe
Schrauben
Schweißnähte
Zusätzliche Komponente (optional)

Verwendung


Situation	Beschreibung
	Fußplatte für Stütze mit einem Vergussloch.
	Fußplatte für Stütze mit einem Vergussloch und einer Schubknagge.
	Fußplatte für Stütze mit einem Vergussloch, einer Schubknagge und Steifen.
	Versetzte Fußplatte für Stütze mit einem Vergussloch und einer Schubknagge.
	Fußplatte für Stütze mit Löchern und Eckschnitt.

Bevor Sie beginnen

Erstellen Sie eine Stütze.

Auswahlreihenfolge

Wählen Sie das Hauptteil aus (Stütze).
Wählen Sie eine Position aus.

Das Detail wird automatisch erzeugt.

Teilerkennung


	Teil
1	Fußplatte
2	Steifen 1, 2, 4, 5
3	Steifen 3, 6, 7, 8

Registerkarte Abbildung

Verwenden Sie die Registerkarte Abbildung, um die Eckschnitte der Steifen, der Fußplatten sowie die Position und Größe des Mörtellochs einzustellen.

Eckschnitte Steifen


	Beschreibung
1	Obere Eckschnittbreite für die Steifen 1, 2, 4, 5.
2	Obere Eckschnitthöhe für die Steifen 1, 2, 4, 5.
3	Untere Eckschnitthöhe für die Steifen 1, 2, 4, 5
4	Untere Eckschnittbreite für die Steifen 1, 2, 4, 5.
5	Obere Eckschnittbreite für die Steifen 3, 6, 7, 8.
6	Obere Eckschnitthöhe für die Steifen 3, 6, 7, 8.
7	Untere Eckschnitthöhe für die Steifen 3, 6, 7, 8.
8	Untere Eckschnittbreite für die Steifen 3, 6, 7, 8
9	Schweißnahtspalt.
10	Wählen Sie die Eckschnittform aus.

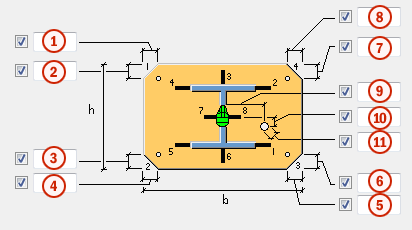

Eckschnitte der Fußplatte


	Beschreibung
1	Breite des Fußplatteneckschnitts 1.
2	Höhe des Fußplatteneckschnitts 1.
3	Höhe des Fußplatteneckschnitts 2.
4	Breite des Fußplatteneckschnitts 2.
5	Breite des Fußplatteneckschnitts 3.
6	Höhe des Fußplatteneckschnitts 3.
7	Höhe des Fußplatteneckschnitts 4.
8	Breite des Fußplatteneckschnitts 4.
9	Horizontaler Abstand des Mörtellochs von der Stützenmitte.
10	Vertikaler Abstand des Mörtellochs von der Stützenmitte.
11	Durchmesser des Mörtellochs.

Registerkarte Teile

Verwenden Sie die Registerkarte Teile, um die Abmessungen der Fußplatte, Schubknaggen, Auflageblech und Futterblechen festzulegen.

Blech


Option	Beschreibung	Standard
Blech	Dicke, Breite und Länge der Fußplatte. Sie können dem Teil eine Anmerkung beifügen.	Dicke = `20 mm` Die Breite ist abhängig vom größten Querschnittsmaß der Stütze. Die Länge ist abhängig vom größten Querschnittsmaß der Stütze.
Steifen 1,2,4,5	Dicke, Breite und Höhe der Steifen 1, 2, 4, 5.	Die Dicke ist abhängig von der Dicke des Stützenflansches. Die Breite ist abhängig von dem Abstand zwischen der Kante des Blechs und der Kante der Stütze. Höhe = `1.75 x Breite`
Steifen 3,6,7,8	Dicke, Breite und Höhe der Steifen 3, 6, 7, 8.	Die Dicke ist abhängig von der Dicke des Stützenflansches. Die Breite ist abhängig von dem Abstand zwischen der Kante des Blechs und der Kante der Stütze. Höhe = `1.75 x Breite`
Schlüsselprofil	Profil der Schubknagge durch Auswahl im Profilkatalog.
Auflageblech	Dicke, Breite und Länge des Auflageblechs. Sie können dem Teil eine Anmerkung beifügen.
Futterblech	Dicke, Breite und Länge des Futterblechs. Definieren Sie bis zu drei unterschiedliche Futterbleche.
Anzahl Futterbleche	Anzahl der Futterbleche für jede Dicke.	`1`
Futterblech Lochdurchmesser	Futterblech Lochdurchmesser.
Schubknagge geschweißt an	Definieren Sie, an welches Blech die Schubknagge geschweißt wird.


Option	Beschreibung	Standard
Pos.-Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Klasse	Teil-Klassennummer.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.
Anmerkung	Enthält eine Anmerkung für das Teil.

Schraubenrandabstände in dem Futterblech

Definieren Sie die Schraubenrandabstände für die Futterbleche. Wenn diese Felder keine Werte enthalten, haben die Futterbleche die gleiche Größe wie die Fußplatte.


	Beschreibung	Standard
1	Horizontaler Schraubenrandabstand im Futterblech.	`30 mm`
2	Vertikaler Schraubenrandabstand im Futterblech.	`30 mm`

Form des Futterblechs


Option	Beschreibung
	Standard Die Löcher basieren auf der Schraubengruppe der Verbindung. AutoDefaults kann diese Option ändern.
	Die Löcher basieren auf der Schraubengruppe der Verbindung.
	Futterblech mit horizontalen Schlitzen. Das Blech kann von der linken oder rechten Seite der Verbindung installiert werden.
	Futterblech mit vertikalen Schlitzen. Das Blech kann von der Oberseite der Verbindung installiert werden.
	Zwei separate horizontal geschlitzte Futterbleche.
	Zwei separate vertikal geschlitzte Futterbleche.

Lochspiel

Definieren Sie das Lochspiel für die Schlitze in Kantblechen. Die Schlitzbreite wird wie folgt ermittelt: Schraubendurchmesser + Lochspiel.

Fußplatten-Montagenuten


Option	Beschreibung
	Standard Montagenuten werden nicht erstellt. AutoDefaults kann diese Option ändern.
	Montagenuten werden nicht erstellt.
	Montagenuten werden horizontal erstellt.
	Montagenuten werden vertikal für die erste und letzte Reihe der Schrauben erstellt. Für andere Schraubenreihen werden die Montagenuten horizontal erstellt.

Toleranz für Montagenuten

Definieren Sie die Toleranz für die Montagenuten in den Fußplatten. Die Nutenbreite wird wie folgt ermittelt: Schraubendurchmesser + Lochspiel. Wenn Sie keinen Wert eingeben, wird der Schraubentoleranzwert verwendet.

Registerkarte Parameter

Verwenden Sie die Registerkarte Parameter, um die Eigenschaften und Optionen des Blechs, den Versatz, die Drehung sowie Länge der Schubknagge, die Schraubeneigenschaften und die Drehung der Fußplatte festzulegen.

Blech-Eigenschaften


Option	Beschreibung
Eckschnitte (1-4)	Schnitte, die an den Ecken der Fußplatte vorgenommen werden. Wenn Sie eine Nummer eingeben, die sich auf eine der Ecken der Fußplatte bezieht, verfügt die Ecke über einen Eckausschnitt anstatt eines diagonalen Eckschnitts. Sie können die Nummern für eine oder alle Ecken eingeben.
Gussplatte schneiden	Legen Sie fest, ob die Eckschnitte der Fußplatte auf die Gussplatte übertragen werden sollen. Wählen Sie Ja aus, um die Schnitte zu übernehmen.

Schraubeneigenschaften


Option	Beschreibung
Schrauben eliminieren (Zahl)	Definieren Sie, welche Schrauben aus der Schraubengruppe gelöscht werden. Geben Sie die Nummern der zu löschenden Schrauben ein und trennen Sie die Nummern jeweils durch ein Leerzeichen. Die Schrauben sind von links nach rechts und von oben nach unten nummeriert. Setzen Sie bei mehr als 10 Schrauben die Nummern der Schrauben in Anführungszeichen. Wenn Sie beispielsweise die Schrauben der Nummer 13 und 15 löschen möchten, geben Sie `"13" "15"` ein.
Externe Schrauben eliminieren	Definieren Sie, ob externe Schrauben gelöscht werden.

Versatz der Fußplatte


	Beschreibung
1	Horizontaler Versatz der Fußplatte von der Stützenmitte. Geben Sie einen negativen Wert ein, um die Fußplatte in die entgegengesetzte Richtung zu verschieben
2	Vertikaler Versatz der Fußplatte von der Stützenmitte. Geben Sie einen negativen Wert ein, um die Fußplatte in die entgegengesetzte Richtung zu verschieben

Versatz und Drehung der Schubknagge


	Beschreibung
1	Vertikaler Versatz der Schubknagge. Geben Sie einen negativen Wert ein, um die Schubknagge in die entgegengesetzte Richtung zu verschieben.
2	Drehwinkel der Schubknagge (in Grad). Bei einem positiven Winkel wird die Schubknagge gegen den Uhrzeigersinn gedreht, bei einem negativen Winkel wird sie im Uhrzeigersinn gedreht.
3	Horizontaler Versatz der Schubknagge. Geben Sie einen negativen Wert ein, um die Schubknagge in die entgegengesetzte Richtung zu verschieben.

Länge der Schubknagge


	Beschreibung
1	Länge der Schubknagge, um die Schubknagge an der Fußplatte zu befestigen. Definieren Sie die Länge und das Profil der Schubknagge auf der Registerkarte Teile, um die Schubknagge an der Fußplatte zu befestigen.

Schraubengruppendrehung

Sie können die Schraubengruppendrehung um ihren Mittelpunkt definieren. Geben Sie den Drehwinkel (in Grad) ein, um die Schraubengruppe zu drehen.

Bei einem positiven Winkel werden die Schrauben gegen den Uhrzeigersinn gedreht, bei einem negativen Winkel werden sie im Uhrzeigersinn gedreht.


	Beschreibung
1	Schraubengruppendrehwinkel.

Verwenden zusätzlicher Komponenten

Sie können zusätzliche System- oder benutzerdefinierte Komponenten verwenden, um das Stützenende oder die Fußplatte zu ändern. Beispielsweise können Sie spezielle Verstärkungsbleche, Schweißvorbereitungen und Schweißzugangslöcher am Stützenende erstellen.

Wenn Sie zusätzliche System- oder Benutzerdefinierte Komponenten verwenden, müssen Sie die Eigenschaften des Stützenendes oder der Fußplatte in der jeweiligen zusätzlichen Komponente verwalten. Bei der Verwendung mehrerer Komponenten können mehrere Schweißnähte und Schnitte vorhanden sein.


Option	Beschreibung
Komponente	Definieren Sie eine System- oder Benutzerdefinierte Komponente, indem Sie diese im Komponentenkatalog auswählen.
Attribute	Geben Sie den Namen der Eigenschaftsdatei für die ausgewählte Komponente ein.
Eingabe	Legen Sie fest, für welche Teile die ausgewählte Komponente angewandt wird. Standard entspricht Fußplatte + Stütze. Stütze legt die Stütze als Hauptteil fest. Verwenden Sie diese Option für Details. Stütze + Fußplatte legt die Stütze als Hauptteil und die Fußplatte als Nebenteil fest. Fußplatte + Stütze legt die Fußplatte als Hauptteil und die Stütze als Nebenteil fest. Fußplatte legt die Fußplatte als Hauptteil fest.

Registerkarte Schrauben

Verwenden Sie die Registerkarte Schrauben, um die Schraubeneigenschaften festzulegen.

Maße Schraubengruppe


	Beschreibung
1	Wählen Sie aus, wie die Abmessungen für die Position der horizontalen Schraubengruppe festgelegt werden sollen. Links: Von der linken Kante des Nebenteils zur äußersten linken Schraube. Mitte: Von der Mittellinie des Nebenteils zu der Mittellinie der Schrauben. Rechts: Von der rechten Kante des Nebenteils zur äußersten rechten Schraube.
2	Abmessung für horizontale Schraubengruppenposition.
3	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
4	Anzahl der Schrauben.
5	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
6	Wählen Sie, wie die Maße für die Position der vertikalen Schraubengruppe gemessen werden. Oben: Von der oberen Kante des Nebenteils zur obersten Schraube. Mitte: Von der Mittellinie der Schrauben zur Mittellinie des Nebenteils. Unten: Von der unteren Kante des Nebenteils zur untersten Schraube.
7	Abmessung für vertikale Schraubengruppenposition.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Schnittlänge

Legt die Tiefe fest, in der Tekla Structures nach den Querschnitten der verschraubten Teile sucht. Damit können Sie bestimmen, ob die Schraube einen oder zwei Flansche verbindet.

Kommentar

Sie können einen Kommentar definieren.

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.

Schraubenversatz


Option	Beschreibung
	Standard Nicht versetzt AutoDefaults kann diese Option ändern.
	Nicht versetzt
	Versetzung 1
	Versetzung 2
	Versetzung 3
	Versetzung 4

Registerkarte Steifen

Verwenden Sie die Registerkarte Steifen, um die Positionen und Versätze der Steifen festzulegen.

Steifenpositionen (1-8)


Option	Beschreibung
Steifenpositionen (1-8)	Platzierung der Steifen. Nur die Steifen, deren Nummern in das Feld eingegeben werden, werden mit der Stütze verbunden.

Versatz der Steifen

Der Steifenversatz ermöglicht das Verschieben der Steifen. Geben Sie einen negativen Wert ein, um die Steife in die entgegengesetzte Richtung zu verschieben.


	Beschreibung
1	Versatz der Steife 1.
2	Versatz der Steife 2.
3	Versatz der Steife 3.
4	Versatz der Steife 4.
5	Versatz der Steife 5.
6	Versatz der Steife 6.
7	Versatz der Steife 7.
8	Versatz der Steife 8.

Registerkarte Ankerstäbe

Verwenden Sie die Registerkarte Ankerstäbe, um die Erstellung verschiedener Typen von Ankerstäben festzulegen.

Ankerstababmessungen


Option	Beschreibung
Stangenprofil	Ankerstabprofil. Sie können dem Teil eine Anmerkung beifügen.
Mutter Profil	Mutternprofil.
Scheibe Profil	Scheiben-Profil.
Blechscheibe	Dicke, Breite und Höhe der Blechscheibe.
Gussplatte	Dicke, Breite und Höhe der Gussplatte.
Mörtel	Fugendicke. Die Mörtelfuge hilft Ihnen bei der Modellierung von Stützen auf der Oberseite von Betonteilen und der richtigen Platzierung der Fußplatte. Zudem vereinfacht dies die Bemaßung von Details in Übersichtszeichnungen. Die Bauteil-Bauart des Mörtels ist Ortbeton. Standardmäßig wird keine Mörtelfuge erstellt. Wählen Sie aus, ob die Fugen mit oder ohne Gefälle über oder unter dem Detailerstellungspunkt erstellt werden sollen. Dies beeinflusst auch die Futterbleche.

Ankerstabeigenschaften


Option	Beschreibung	Standard
Pos.-Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Klasse	Teil-Klassennummer.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.
Anmerkung	Enthält eine Anmerkung für das Teil.

Fußplatte mit

Geben Sie an, ob die Fußplatte mit Schrauben, Ankerstäben oder einer benutzerdefinierten Komponente erzeugt wird.

Standardmäßig wird die Fußplatte mit Schrauben erstellt.

Ankerstababmessungen


	Beschreibung	Standardmäßig
1	Größe oder Länge der Mutter.	`Ankerstab-Durchmesser`
2	Größe oder Dicke der Scheibe.	`Hälfte der Muttergröße`
3	Spalt zwischen der Fußplatte und der über der Fußplatte erstellten Mutter oder Scheibe.
4	Länge des Ankerstabs.	`500 mm`
5	Länge des Ankerstabs über der Fußplatte.	`50 mm`
6	Abstand zwischen der Gussplatte und der Fußplatte.	`60 mm`
7	Länge des oberen Gewindes.	`0 mm`
8	Ankerstabtypen.
9	Ankerstababmessungen.

Ankerstabtypen


Option	Beschreibung
	Standard Typ 1 AutoDefaults kann diese Option ändern.
	Typ 1
	a Radius des Hakens b Breite des Hakens	a = `2 x Ankerstab-Durchmesser` b = `1/5 der Ankerstab-Länge`
	a Radius des Hakens b Breite des Hakens c Höhe des Hakens	c = `entspricht der Breite des Hakens`
	d Länge des Ankerstabs unter der zusätzlichen Platte e Länge des unteren Gewindes	d = `2 x Größe der Mutter` e = `4 × Größe der Mutter plus Dicke der zusätzlichen Platte`

Hakenrichtung


Option	Beschreibung
	Standard Typ 1 AutoDefaults kann diese Option ändern.
	Typ 1
	Typ 2
	Typ 3
	Typ 4

Verschraubungsrichtung

Note:

Sie können die Verschraubungsrichtung festlegen, wenn Sie die Fußplatte mit Schrauben erstellt haben.


Option	Beschreibung
	Standard Schraubenrichtung 1 AutoDefaults kann diese Option ändern.
	Schraubenrichtung 1
	Schraubenrichtung 2

Lochspiel der Gussplattenlöcher


Option	Beschreibung	Standard
Gussplatte Lochspiel	Lochspiel der Gussplattenlöcher.	`entspricht dem Lochspiel der Schrauben`

Scheiben Lochspiel


Feld	Beschreibung
Loch in Scheibe erzeugen	Standardmäßig wird kein Loch in der Unterlegscheibe erstellt. Lochspiel des Scheibenlochs.

Montageteil von allen Ankern erzeugen

Definieren Sie, ob Anker in einer Ankerstabbaugruppe enthalten sind. Sie können auch Ausgleichsplatten in die Baugruppe einfügen.

Erstellen


	Beschreibung
1	Erstellt das Mutter-Profil. Sie können auswählen, ob zwei Muttern oben an den Ankerstäben erstellt werden sollen.
2	Erstellt das Scheiben-Profil.
3	Erstellt das Unterlegblech.

Ankerstabbaugruppe

Definieren Sie, welche Teile des Ankerstabs in der Ankerstabbaugruppe enthalten sind.

Sie können die Unterlegscheiben oberhalb und unterhalb der Fußplatte anschweißen.

Registerkarte Füllbleche

Verwenden Sie die Registerkarte Füllbleche, um Platzierung, Drehung und Typ der Profile (zusätzliches Profil 1) festzulegen, die an der Unterseite der Ankerstäbe erzeugt werden, sowie der Profile (zusätzliches Profil 2), die die Reihen der Ankerstäbe verbinden.

Teilmaße


Option	Beschreibung	Standard
Zusätzl. Profil 1	Definieren Sie das erste zusätzliche Profil durch Auswahl im Profilkatalog.	`PL10*100`
Zusätzl. Profil 2	Definieren Sie das zweite zusätzliche Profil durch Auswahl im Profilkatalog.	`PL10*100`

Teil Eigenschaften


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Klasse	Teil-Klassennummer.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

Randabstand des zusätzlichen Profils 1


	Beschreibung	Standard
1	Randabstand des zusätzlichen Profils 1.	`50 mm`

Typ und Richtung des zusätzlichen Profils 1


Option	Beschreibung
	Standard Typ 1 AutoDefaults kann diese Option ändern.
	Typ 1
	Typ 2
	Typ 3

Randabstand des zusätzlichen Profils 2


	Beschreibung	Standard
1	Abstand des zusätzlichen Profils 2 von der Achse des Ankerstabs.	`Hälfte der Muttergröße oder des Ankerstab-Durchmessers`

Typ des zusätzlichen Profils 2


Option	Beschreibung
	Standard Typ 1 AutoDefaults kann diese Option ändern.
	Typ 1
	Typ 2
	Typ 3
	Typ 4
	Typ 5
	Typ 6

Länge des zusätzlichen Profils 2


	Beschreibung	Standard
1	Länge des zusätzlichen Profils 2 von der Achse des Ankerstabs.	`50 mm`

Richtung des zusätzlichen Profils 2


Option	Beschreibung
	Standard Typ 1 AutoDefaults kann diese Option ändern.
	Typ 1
	Typ 2

Eigenschaften des zusätzlichen Profils 1


Option	Beschreibung	Standard
Lochspiel	Lochspiel des zusätzlichen Profils 1.	`entspricht dem Lochspiel der Schrauben`
Kreisförmige Profilhöhe	Geben Sie die Höhe eines runden zusätzlichen Profils 1 ein.
Profil-Ansicht	Profil-Ansicht des zusätzlichen Profils 1.	`Vorne`

Ansicht Zusätzliches Profil 2


Option	Beschreibung	Standard
Zusätzliches Profil 2 Drehung	Profil-Ansicht des zusätzlichen Profils 2.	`Vorne`

Registerkarte Allgemein

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Allgemein

Registerkarte Berechnung

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Berechnung

Schweißnähte

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Schweißnähte erstellen
