Eck-Stützenkopf Typ 3 (1044)

Eck-Stützenkopf Typ 3 (1044) erstellt eine Auflagerplatte mit Stegsteifen für einen Träger entweder mit Schrauben oder mit geschweißten Bolzen.

Erzeugte Objekte

Knagge Typ 2
Steifen
Schrauben
Bolzen
Ankerstäbe
Schweißnähte

Verwendung


Situation	Beschreibung
	Die Auflagerplatte wird an einen Träger geschraubt. Eine Steife wird erstellt.
	Am Trägerende wird eine Aufllagerplatte erstellt.

Auswahlreihenfolge

Wählen Sie den Träger aus.
Picken Sie eine Position.

Die Verbindung wird beim Picken der Position erstellt.

Teilerkennung


	Beschreibung
1	Knagge Typ 2
2	Stegaussteifung
3	Schrauben oder geschweißte Bolzen

Registerkarte Abbildung

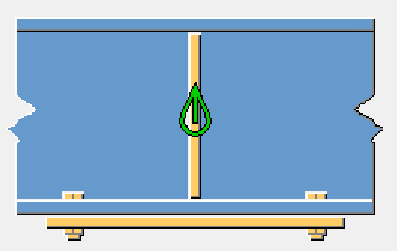

Auf der Registerkarte Abbildung wird das Detail der Auflagerplatte angezeigt.

Registerkarte Bleche

Definieren Sie auf der Registerkarte Bleche die Abmessungen und Eigenschaften des Blechs.

Teil


Option	Beschreibung
Knagge Typ 2	Dicke der Auflagerplatte.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Klasse	Teil-Klassennummer.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

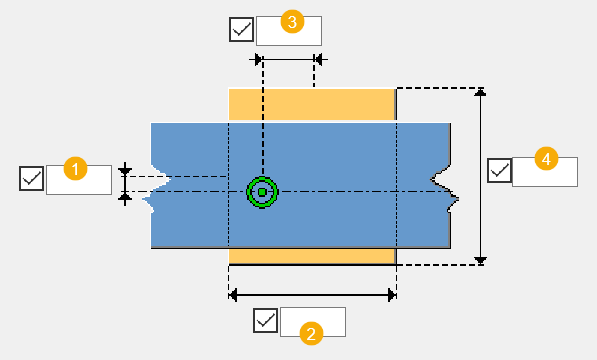

Abmessungen/Bemaßungen


	Beschreibung
1	Vertikale Abmessung der Verschiebung der Auflagerplatte.
2	Länge der Auflagerplatte. Die Länge wird anhand der Größe des Hauptteils berechnet.
3	Horizontale Abmessung der Verschiebung der Auflagerplatte.
4	Breite der Auflagerplatte. Die Breite wird anhand der Größe des Hauptteils berechnet.

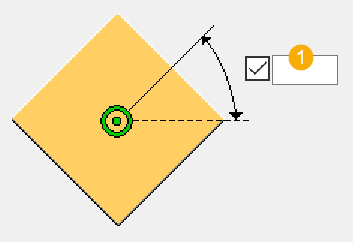

Rotation der Auflagerplatte


	Beschreibung
1	Gemessene Rotation der Auflagerplatte in Grad auf Plattenebene.

Position der Auflagerplatte


Option	Beschreibung
	Standard Es wird eine geneigte Auflagerplatte erstellt. AutoDefaults kann diese Option ändern.
	Es wird eine geneigte Auflagerplatte erstellt.
	Es wird eine horizontale Auflagerplatte erstellt.

Registerkarte Steifen

Definieren Sie auf der Registerkarte Steifen die Positionen und Eigenschaften der Trägerstegsteifen.

Teile


Option	Beschreibung
Steifen	Dicke, Breite und Höhe der Steifen.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Klasse	Teil-Klassennummer.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

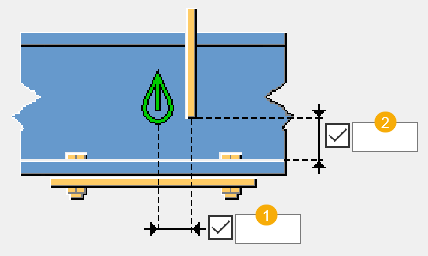

Steifenversätze


	Beschreibung
1	Horizontaler Versatz der Steife ab dem auf der Auflagerplatte gepickten Punkt.
2	Vertikaler Versatz der Steife ab Trägersteg.

Steifenwinkel


	Beschreibung
1	Winkel der rechten Steife.
2	Winkel der linken Steife.

Steifenpolygon drehen

Stellen Sie die Drehung des Steifenpolygons der rechten und linken Steife ein.

Der eingegebene Wert bestimmt die Anzahl der Punkte, um die der Startpunkt des Polygons in der durch die Pfeile angezeigten Richtung verschoben wird.

Registerkarte Steifen 2

Auf der Registerkarte Steifen 2 werden die Erstellung der Steifen sowie deren Abmessungen und Eckschnitte für beide Seiten des Teils definiert.

Erstellen von Steifen


Option	Beschreibung
	Standard Vollständige Steife AutoDefaults kann diese Option ändern.
	Vollständige Steife
	Teil der Steife, oberes Ende
	Teil der Steife, unteres Ende
	Teil der Steife, Schrägung
	Es werden keine Steifen erstellt.

Steifenabmessungen


	Beschreibung
1	Abstand zwischen Steifenkante und Trägerkante.
2	Abstand zwischen Steifenkante und Trägersteg.
3	Abstand zwischen Steifenkante und oberer Trägerflansch.
4	Abstand zwischen Steifenkante und unterer Trägerflansch.

Eckschnitt-Form

Sie können für jeder Steifenecke den Eckschnitttyp auswählen. Der Standardtyp richtet sich nach der Steifenecke.


Option	Beschreibung
	Standard Kein Eckschnitt AutoDefaults kann diese Option ändern.
	Kein Eckschnitt
	Gerader Eckschnitt
	Konvexer Eckschnitt
	Konkaver Eckschnitt
	Quadratischer Eckschnitt

Abmessungen des Eckschnitts


	Beschreibung
1	Horizontales Eckschnittmaß.
2	Vertikales Eckschnittmaß.

Registerkarte Schrauben

Definieren Sie auf der Registerkarte Schrauben die Schraubengruppenabmessungen sowie die Eigenschaften der Schrauben und Bolzen.

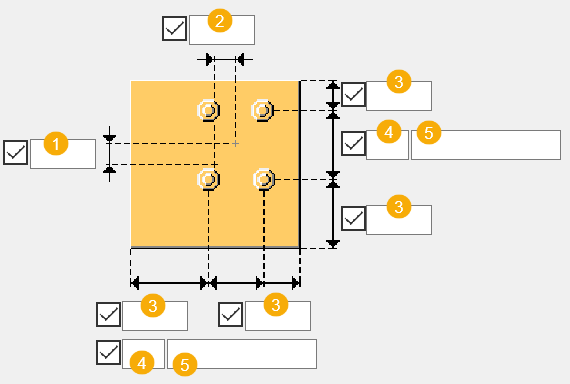

Maße Schraubengruppe


	Beschreibung
1	Abmessung für vertikale Schraubengruppenposition.
2	Abmessung für horizontale Schraubengruppenposition.
3	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
4	Anzahl der Schrauben.
5	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Grundlegende Bolzeneigenschaften


Option	Beschreibung
Bolzengröße	Wählen Sie die Bolzengröße aus.
Bolzenstandard	Innerhalb der Komponente ist der Bolzenstandard anzuwenden.
Bolzenlänge	Wählen Sie die Bolzenlänge.
Baustelle/Werkstatt	Position, an dem die Bolzen angebracht werden sollen.

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.

Kommentar

Sie können einen Kommentar definieren.

Registerkarte Ankerstäbe

Definieren Sie auf der Registerkarte Ankerstäbe, ob Schrauben, Bolzen, Ankerstäbe oder benutzerdefinierte Komponenten verwendet werden sollen sowie gegebenenfalls deren Eigenschaften.

Erstellen als

Wählen Sie aus, ob die Auflagerplatte mit Schrauben, Ankerstäben oder einer benutzerdefinierten Komponente erstellt werden soll.


Option	Beschreibung
Schrauben	Definieren Sie auf der Registerkarte Schrauben die Abmessungen und Schraubeneigenschaften der Schraubengruppe.
Bolzen	Definieren Sie auf der Registerkarte Schrauben die Eigenschaften der Bolzen.
Anker	Wählen Sie das Ankerprofil aus dem Profilkatalog aus, und definieren Sie die Eigenschaften.
Benutzerdefinierte Komponente	Wählen Sie die benutzerdefinierte Komponente aus dem Komponentenkatalog aus, und definieren Sie die benutzerdefinierten Einstellungen, die Aufwärtsrichtung und die Drehung.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Klasse	Teil-Klassennummer.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

Ankerbiegerichtung


Option	Beschreibung
	Standard Anker werden nach innen gebogen. AutoDefaults kann diese Option ändern.
	Anker werden nach innen gebogen.
	Anker werden nach außen gebogen.
	Anker werden nicht gebogen. Bolzen werden erstellt.
